Element graficzny wskaźnika poziomu prania
reprezentuje wartość procentową osiągniętego
żądanego poziomu. Pionowy pasek wskaźnika
wypełniony jest kolorem niebieskim po osiągnięciu
zaprogramowanego poziomu, a kolorem białym, gdy
u
rządzenie zostanie opróżnione z wody.
Strzałka wskaźnika kierunku poziomu jest skierowana
w górę, gdy wzrasta aktualny poziom prania w
urządzeniu (wypełnianie urządzenia) oraz
skierowana w dół w trakcie opróżniania. Strzałka nie
jest widoczna po osiągnięciu poziomu i w czasie
w
irowania.
Między elementami graficznymi wskaźników
temperatury i poziomu kontroler wyświetla
temperaturę prania i dane dotyczące poziomu.
Pierwszy wiersz zawiera aktualnie uzyskaną wartość
temperatury i poziom w urządzeniu, a dolny żądane
w
artości.
Kroki formuły i wstrzyknięcie środka
2.1.6.4.
chemicznego
dolnym obszarze ekranu kontroler wyświetla
pierwsze sześć kroków na liście kroków formuły.
Jeśli program składa się z większej liczby kroków,
których jednoczesne wyświetlenie nie jest możliwe,
po zakończeniu już wyświetlanych kroków należy
przewinąć listę w celu wyświetlenia pozostałych.
Z
aznaczony jest aktualny krok.
Podczas każdego wstrzyknięcia listę
zaprogramowanych wstrzyknięć środka chemicznego
zastępuje lista kroków formuły. Zaznaczony jest
a
ktualnie wstrzykiwany środek chemiczny.
R ozładowanie urządzenia
2.1.7.
Po zakończeniu formuły generowany jest sygnał dla
operatora i wyświetlany komunikat dotyczący
oczekiwania na rozładowanie (patrz
Aby rozładować urządzenie należy wykonać
p
rocedurę zbliżoną do opisanej poniżej.

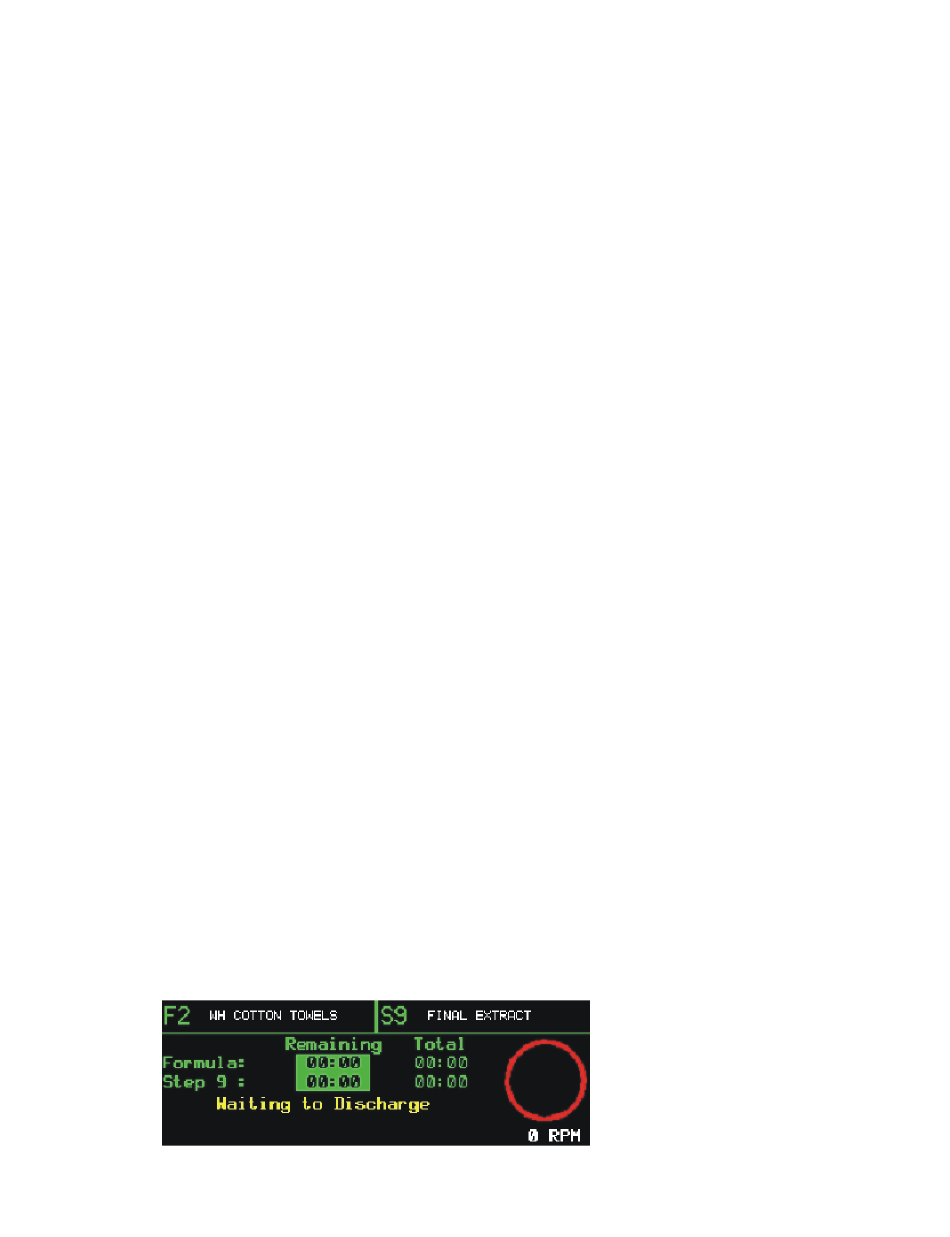

Rysunek [Figure] 15: Typowe komunikaty wyświetlane po zakończeniu formuły [Typical Message
when Formula Ends]
—Po rozpoczęciu formuły w lewym
Rysunek
Rozdział 2. Normalna eksploatacja
the cooldown output is enabled.
The graphic bath level indicator shows the
percentage of the desired level that's
achieved. The vertical indicator bar is solid
blue when the programmed level is achieved,
and solid white when there is no water in the
machine.
The level direction indicator arrow points
upward when the actual bath level in the
machine is increasing (when the machine is
filling), and points downward when the drain
opens. The arrow is not visible when level is
achieved, or during extract steps.
The controller displays bath temperature and
level data between the temperature and level
graphic indicators. The top line displays the
temperature and level that are currently
achieved in the machine, and the bottom line
displays the desired values.
Formula Steps and Chemical
Injection
—When a formula begins, the
controller displays the first six steps in the
formula steps list in the lower left area of the
screen. If the program contains more steps
than can be displayed at one time, the list
scrolls to display more steps as the earlier
ones end. The current step is highlighted.
The list of programmed chemical injections
replaces the formula steps list during each
injection, with a highlight box on the
chemical that's currently injecting.
Unload the Machine
When the formula ends, the operator signal
sounds and the machine displays a message
15).
that it is waiting to discharge (see
Use a procedure similar to the one outlined
below to unload the goods.
197
Figure
15).
