Milnor 36026X8J Handbuch
Verwandte Anleitungen für Milnor 36026X8J
Inhaltszusammenfassung für Milnor 36026X8J

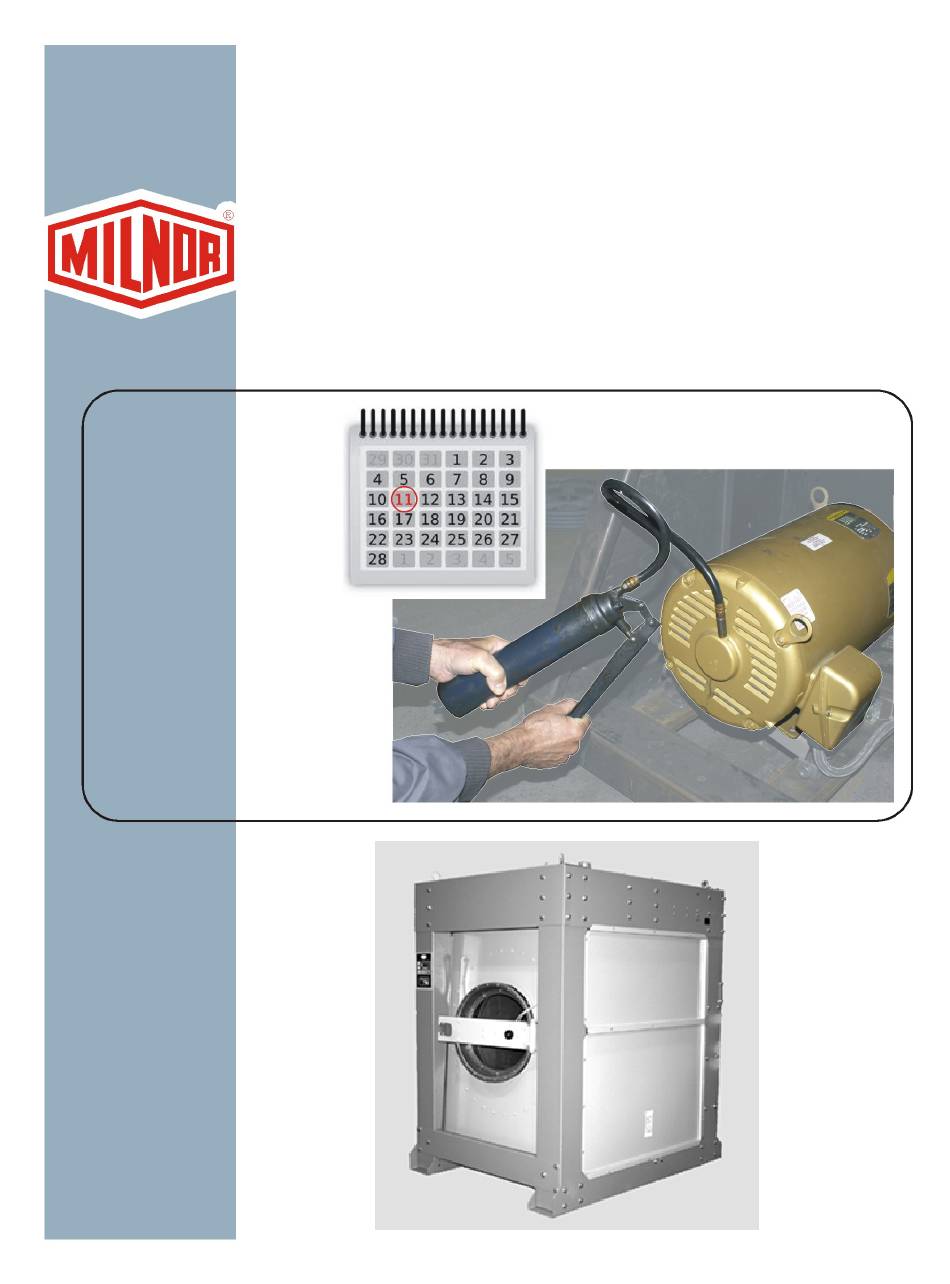

- Seite 3 MQMXBM01UU/14332A 1. English Maintenance Guide—36- and 42-series, Rubber Spring-hung Washer-extractor MQMXBM01EN/20120626 2. Deutsch Wartung—36- und 42-Serie, Waschschleudermaschine mit Gummifederaufhängung MQMXBM01DE/20120626...
- Seite 5 English...
- Seite 39 Deutsch...
- Seite 41 Milnor hat darüber hinaus keinen Versuch unternommen, die in der nichtenglischen Version enthaltenen Informationen zu prüfen, da diese vollständig durch Dritte erstellt wurde. Milnor ist daher ausdrücklich nicht für inhaltliche oder formale Fehler haftbar und trägt keine Verantwortung für das Vertrauen auf, oder die Folgen der Verwendung von, Informationen in der nichtenglischen Version.
-
Seite 42: Gilt Für Die Milnor
® Gilt für die Milnor -Produkte mit den folgenden Modellnummern: 36026X8J 36026X8R 36026X8W 42026X7J 42026X7R 42026X7W 42032X7J 42032X7R 42032X7W... - Seite 43 Inhaltsverzeichnis Inhaltsverzeichnis Abschnitte Abbildungen, Tabellen und Ergänzungen Kapitel 1. Maschinenbeschreibung, Kennzeichnung und Zertifizierung ® 1.1. Über diese Milnor Maschine— (Dokument BIUUUF01) 1.1.1. Funktionsbeschreibung 1.1.2. Maschinenkennzeichnung Abbildung 1: Maschinentypenschild 1.2. Allgemeine Inhalt der EC Konformitaetserklaerung (Dokument BIWUUL01) Kapitel 2. Sicherheit 2.1.
-
Seite 44: Abschnitte
Tabelle 3: Filter, Vorfilter und empfindliche Teile Tabelle 4: Verschleißanfällige Komponenten Tabelle 5: Lager und Buchsen Für Motoren siehe Tabelle 6. Tabelle 6: Motorschmierplan Zum Ausfüllen dieser Tabelle die Daten in Abschnitt 3.1.4.3 verwenden. Tabelle 7: Vorrichtungen und Einstellungen PELLERIN MILNOR CORPORATION... - Seite 45 Abbildung 13: Zulaufvorfilter für Druckluft Dies sind nur Beispiele, Ihre Anlage kann anders aussehen. 3.1.6. Wartung von Komponenten — Große Abbildung 14: Schmiernippel für das nur Schleudermaschine zu schmierende Lagergehäuse (Dokument BIWUUM03) Abbildung 15: Beidseitige Federungselemente der Waschschleudermaschine mit Gummifederaufhängung PELLERIN MILNOR CORPORATION...
-
Seite 46: Kapitel 1. Maschinenbeschreibung, Kennzeichnung Und Zertifizierung
Book specs- Dates: 20120626 / 20120626 / 20140801 Lang: GER01 Applic: MXB MXC MXD ® 1.1. Über diese Milnor Maschine— Dieses Handbuch bezieht sich auf die Milnor-Produkte, deren Modellnummern auf der Innenseite der vorderen Umschlagseite aufgeführt sind und die zu den im Folgenden definierten Maschinenfamilien gehören. Funktionsbeschreibung 1.1.1. -
Seite 47: 1.2. Allgemeine Inhalt Der Ec Konformitaetserklaerung
2004/108/EG (15. Dezember 2004) - Elektromagnetische Verträglichkeit 2006/95/EG (12. Dezember 2006) - Niederspannungsrichtlinie Pellerin Milnor Corporation bestaetigt, dass die unten aufgefuehrte(n) Maschine(n), die in Kenner, Louisiana 70063 USA hergestellt ist(sind), gemäß der Prüfungsordnung ISO 10472-1:1997 - Sicherheitsanforderungen für industrielle Wäschereimaschinen - Teil 1: Gemeinsame Anforderungen ISO 10472-2:1997 - Sicherheitsanforderungen für industrielle Wäschereimaschinen... - Seite 48 Kapitel 1. Maschinenbeschreibung, Kennzeichnung und Zertifizierung Die Sicherheitsuebereinstimmung mit den Standards ist im Milnor Handbuch (siehe die Erklärung für Ihre Maschine) beschrieben. Dieses Schreiben bestaetigt, dass die Maschine(n) lediglich den geforderten vorgenannten Standards entspricht (entsprechen). Es ist die Verantwortung der installierenden Firma oder des Eigentuemers der Maschine(n) sicherzustellen, dass alle auf die Verwendung am Aufstellungsort bezogenen Vorschriften fuer die Vorbereitung, Installation und den Betrieb erfuellt werden.
-
Seite 49: Kapitel 2. Sicherheit
Betrieb und ihre ordnungsgemäße Wartung sicherzustellen. Der Betreiber/Benutzer hat sich mit dem Inhalt aller Anleitungen bezüglich der Maschine vertraut zu machen. Etwaige Fragen bezüglich solcher Anleitungen sind an eine Milnor®-Vertriebsniederlassung oder den Milnor®-Kundendienst zu richten. Die meisten zuständigen Behörden für Regelwerke machen den Betreiber/ Benutzer für die Aufrechterhaltung der Sicherheit am Arbeitsplatz verantwortlich. -
Seite 50: Wäschereitechnische Anlage
Maschinensicherheitsschildern, in den Sicherheitsrichtlinien und anderen Maschinenhandbüchern enthalten. Teilnummern der Sicherheitsschilder sind dem Maschinenwartungshandbuch zu entnehmen. Zur Bestellung von Ersatzschildern oder Ersatzhandbüchern wenden Sie sich bitte an die Ersatzteilabteilung von Milnor. Wartung —Stellen Sie sicher, daß die Maschine nach bewährten Methoden der Praxis und gemäß dem 2.1.1.5. -
Seite 51: Sicherheitswarnmeldungen-Gefahren Innerhalb Der Elektrik Und Mechanik
• Berühren Sie keine Artikel, die sich innerhalb der drehenden Trommel befinden oder teilweise heraushängen. • Setzen Sie die Maschine nicht bei schadhafter Türverriegelung in Betrieb. • Machen Sie sich mit der Plazierung aller Not-Stopp-Schalter, Zugleinen und/oder Trittplatten PELLERIN MILNOR CORPORATION... -
Seite 52: Sicherheitswarnmeldungen-Gefährliche Bedingungen
WARNUNG 10 : Todes- und Verbrennungsgefahr durch Stromschlag—Türen von elektrischen Schaltkästen-Bei Betrieb der Maschine mit geöffneter Tür eines Schaltkastens sind Hochspannungskontakte gegen Berührung innerhalb des Kasten ungeschützt. • Entriegeln oder öffnen Sie nicht die Türen der Schaltkästen. PELLERIN MILNOR CORPORATION... -
Seite 53: Gefahren Durch Beschädigte Teile Der Mechanik
• Wenn eine Blockierung (Verriegeln / Ausschalten) der Maschine in der Wartungsanleitung gefordert wird, ist nach der gegenwärtigen OSHA-Blockierungs-/Auslösungsnorm zu verfahren. Außerhalb der USA ist die OSHA-Norm bei Abwesenheit anderer geltender Normen weiterhin zu befolgen. PELLERIN MILNOR CORPORATION... -
Seite 54: Vermeiden Von Schäden Durch Chemische Betriebsmittel Und Systeme (Dokument Biwuui06)
• Das Schreiben von Waschformeln, die die Chemikalien Konzentrationen kontrollieren. Die Firma, die diese Verfahren durchführt muss sicherstellen, dass diese Verfahren keinen Schaden verursachen. Pellerin Milnor Corporation übernimmt keine Verantwortung für Chemikalien Schaden an den Maschinen oder den Gütern in den Maschinen. - Seite 55 Abbildung 2: Falsche Konfigurationen , die die Chemikalien Betriebsmittel über ein Siphon in die Maschine gelangen lassen Schematische Ansichten Legende Pumpe Chemischer Tank Der Siphon kommt hier vor. Flüssigkeit in den grauen Bereichen des Chemikalien Rohrs und Tanks können in die Maschine gelangen. PELLERIN MILNOR CORPORATION...
-
Seite 56: Ausrüstung Und Verfahren, Die Schaden Verhindern Können
Die Benutzung des Chemikalien Sammelrohrs. —Es gibt ein Sammelrohr an der Maschine, 2.2.2.1. das die Chemikalien Rohre vom Chemikalien-Pumpsystem festmacht. Abbildung 3 zeigt 3 Beispiele. Das Sammelrohr hat eine Quelle an Wasser zum Spülen der chmischen Betriebsmittel mit Wasser. PELLERIN MILNOR CORPORATION... -
Seite 57: Leitung Schließen
Chemischer Tank Lecks verhindern. —Wenn Sie das chemische Pumpsystem warten: 2.2.2.6. • Die korrekten Komponenten verwenden. • Stellen Sie sicher, dass alle Verbindungen korrekt passen. • Stellen Sie sicher, dass alle Verbindungen fest sind. — Ende BIWUUI06 — PELLERIN MILNOR CORPORATION... -
Seite 58: Kapitel 3. Regelmäßige Wartung
Maschine sicher ist, die Garantie eingehalten ist und die Maschine einwandfrei funktioniert. Dadurch werden Reparaturaufwand und unerwünschte Abschaltungen verringert. Wenn Reparaturen erforderlich sind, den Händler oder die Fa. Milnor verständigen. WARNUNG 20 : Gefahr schwerer Verletzungen—Die Vorrichtungen können den Körper erfassen und verletzen. -
Seite 59: Wartungsüberblick
Fundamentschrauben und Abdichtung muss einwandfrei sein. Schrauben Fundamentmörtel. müssen festgezogen sein. Tag* Türverriegelung Wenn die Maschine bei offener Tür läuft: Macht sofort entfernen. Lassen Sie keine Verwendung. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. PELLERIN MILNOR CORPORATION... - Seite 60 Leitungen und Schläuche Schläuche und Verbinder auf Leckstellen prüfen. 200 Stunden Gummifedern und Stoßdämfpfer Siehe dazu Abbildung 15. Falls erforderlich, ersetzen Sie verschlissene Komponenten. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. Dies ist keine Routinewartung. PELLERIN MILNOR CORPORATION...
- Seite 61 Verbindungen achten. Siehe dazu Abschnitt 3.1.3 200 Stunden Wasserdruckregulierer für Siehe dazu Abbildung 10. Wert: 28 PSI (193 kPa). optionalen Versorgungsinjektor 200 Stunden Füllstandssensor, der Luftdruck Untersuichen Sie das Luftrohr und Verbindungen. nutzt Siehe dazu Abbildung 11 PELLERIN MILNOR CORPORATION...
-
Seite 62: Entfernung Von Verunreinigungen
Edelstahl Serie 300 Chemische Gehäuseinneres, Passivieren und Beizen Wenden Sie sich an Ihren Händler oder an die Fa. Korrosion Zylinder Milnor.Dies ist keine Routinewartung. Lackierte Metalle, Staub, Schmutz, Rahmenträger Warme Seifenlösung, Saubere Tücher verwenden. Kein Wasser auf blankes Aluminium Fett anschließend mit Wasser... -
Seite 63: Kennzeichnung Der Schmiermittel Und Schmierverfahren
Stelle ist das Fett auf die Lagerkomponenten aufzubringen. Das Fett ist während des Betriebs der Maschine aufzubringen, wenn sich die Trommel im Waschgang befindet. Dabei sind folgende Vorsichtmaßnahmen zu befolgen: • Die sonstige Schmierwartung ist nur durchzuführen, die Maschine spannungsfrei ist. PELLERIN MILNOR CORPORATION... -
Seite 64: Durchführung Für Motoren
Tabelle 10 finden Sie die Schmierintervalle für die Motoren sowie die Schmiermittelmengen mit den Rahmengrößen und Drehzahlen. Diese Daten vom Motortypenschild entnehmen. Mit Tabelle 6 in Abschnitt 3.1.2 die Daten für die Motoren an der Maschine notieren. PELLERIN MILNOR CORPORATION... - Seite 65 Nachschmieren zu entfernen. Fett wie folgt auftragen: 1. Die Maschine betätigen oder den Motor per Hand in Betrieb nehmen, bis er warm ist. 2. Die Maschine abschalten 3. Wenn der Motor Schmiermittelablassschrauben hat, diese herausdrehen. Siehe dazu Vorsichtshinweis PELLERIN MILNOR CORPORATION...
-
Seite 66: Wartung Von Komponenten - Maschinen Und Steuergruppe (Dokument Biuuum10)
• Ein Riemen muss ausreichend gespannt sein, damit er während des Betriebs nicht auf der Riemenscheibe rutscht. Ein rutschender Riemen ist in der Regel am Geräusch zu erkennen. Über den Austausch von Komponenten und Spannungseinstellung —Eine korrekte Anpassung ist PELLERIN MILNOR CORPORATION... - Seite 67 Kapitel 3. Regelmäßige Wartung sehr wichtig für die Betriebszeit von Teilen und der Lebensdauer der Maschine. Ihr Milnor Spezialist kann dies übernehmen. Wenn Sie wissen, wie es funktioniert (z. B. das korrekte Justieren von Riemen und Riemenscheiben) und wenn sie es selbst machen möchten, fragen Sie Ihren Anbieter oder Milnor nach Teilenummern.
- Seite 68 ACHTUNG 25 : Gefahr von Korrosion für Maschine und Wäsche— • Chemische Rohre nur mit Chemikalien Saugrohren verbinden. • Lecks abdichten. Ausgetretene Flüssigkeiten von Oberflächen entfernen. • Wenn Korrosionsschäden festgestellt wurden, den Händler oder die Fa. Milnor verständigen. PELLERIN MILNOR CORPORATION...
- Seite 69 • Sicherstellen, dass der Druck so eingestellt ist, wie in der Wartungszusammenfassung angegeben. Abbildung 11: Luftrohr für den Wasser-Sensor. Dies sind nur Beispiele, Ihre Anlage kann anders aussehen. 30022T5E 42044SP2 36030F8_ Waschschleudermaschine Waschschleudermaschine Waschschleudermaschine 30022V6J Waschschleudermaschine Legende Füllstandschalter Druckwandler Luftrohr. Siehe Vorsichtshinweis Luftkammer PELLERIN MILNOR CORPORATION...
- Seite 70 Modellen verwendet Maschinenrahmens Maschinenrahmens Legende Vorsichtshinweis Siehe dazu . Verschlussschraube entfernen, um den Vorfilter herauszunehmen Druckluft-Zuführung. ACHTUNG 29 : Gefahr von Personen- und Sachschäden— • Das externe Absperrventil schließen und den Restdruck entspannen, bevor Wartungsarbeiten durchgeführt werden. PELLERIN MILNOR CORPORATION...
-
Seite 71: Wartung Von Komponenten - Große Schleudermaschine
Bringen sie Fett in den Schmiernippel der Kugelbüchsen (jeweils 2 auf beiden Seiten der Maschine) ein. Bei Rissen im Gummi muss die Gummifeder ausgetauscht werden. Tritt an dieser Stelle oder am Schaft Flüssigkeit aus, sind die Dichtungsringe verschlissen und die Stoßdämpfer müssen ersetzt werden. — Ende BIUUUM09 — PELLERIN MILNOR CORPORATION...
