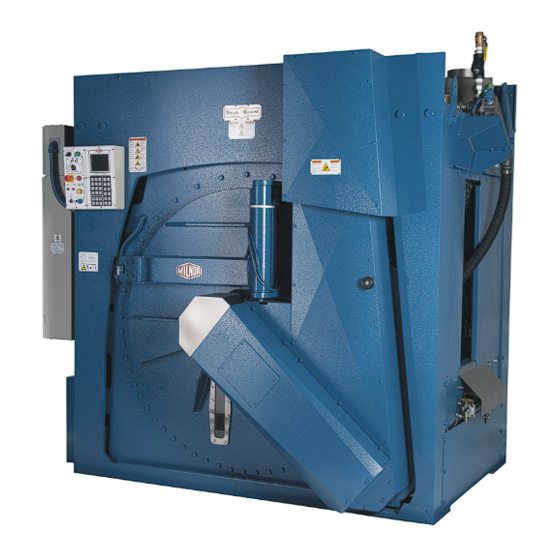

Milnor 60044SP2 Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für 60044SP2:
- Wartung (131 Seiten) ,
- Betriebshandbuch (239 Seiten) ,
- Bedienungsanleitung (91 Seiten)
Verwandte Anleitungen für Milnor 60044SP2
Inhaltszusammenfassung für Milnor 60044SP2
- Seite 3 MQHD6M01U1/15334A English Maintenance Guide—60-series, Divided Cylinder Washer-extractor MQHD6M01EN/20120626 Deutsch Wartung—Waschschleudermaschine mit geteilter Trommel der Serie 60 MQHD6M01DE/20120626 한국어 유지보수 가이드 — 60-시리즈, 분할 실린더 방식 세탁-탈수기 MQHD6M01KO/20120626...
- Seite 5 English...
- Seite 47 Deutsch...
-
Seite 49: Wartung
Milnor hat darüber hinaus keinen Versuch unternommen, die in der nichtenglischen Version enthaltenen Informationen zu prüfen, da diese vollständig durch Dritte erstellt wurde. Milnor ist daher ausdrücklich nicht für inhaltliche oder formale Fehler haftbar und trägt keine Verantwortung für das Vertrauen auf, oder die Folgen der Verwendung von, Informationen in der nichtenglischen Version. -
Seite 50: Gilt Für Die Milnor
Gilt für die Milnor ® -Produkte mit den folgenden Modellnummern: 60044SP2 60044SP3 60044WP2 60044WP3... - Seite 51 Inhaltsverzeichnis Inhaltsverzeichnis Abschnitte Abbildungen, Tabellen und Ergänzungen Kapitel 1. Maschinenbeschreibung, Kennzeichnung und Zertifizierung ® 1.1. Über diese Milnor Maschine— (Dokument BIUUUF01) 1.1.1. Funktionsbeschreibung 1.1.2. Maschinenkennzeichnung Abbildung 1: Maschinentypenschild 1.2. Allgemeine Inhalt der EC Konformitaetserklaerung (Dokument BIWUUL01) Kapitel 2. Sicherheit 2.1.
-
Seite 52: Abschnitte
Teile Tabelle 4: Fluidbehälter Tabelle 5: Verschleißanfällige Komponenten Tabelle 6: Lager und Buchsen Für Motoren siehe Tabelle 7. Tabelle 7: Motorschmierplan Zum Ausfüllen dieser Tabelle die Daten in Abschnitt 3.1.4.2 verwenden. Tabelle 8: Vorrichtungen und Einstellungen PELLERIN MILNOR CORPORATION... - Seite 53 Druckluft Dies sind nur Beispiele, Ihre Anlage kann anders aussehen. Ergänzung 2: Prüfung der Druckluftvorrichtungen Abbildung 14: Druckluftvorrichtungen Dies sind nur Beispiele, Ihre Anlage kann anders aussehen. Abbildung 15: Annäherungsschalter Dies sind nur Beispiele, Ihre Anlage kann anders aussehen. PELLERIN MILNOR CORPORATION...
- Seite 54 Ergänzung 4: Über das Push-down System bei geteilten Zylindermodellen ™ Ergänzung 5: Hydrocushion Ölwartung Abbildung 20: Schmiernippel, Ölanschlüsse und ungefähre Ölmenge ™ der Hydrocushion Zylinder Ergänzung 6: Prüfung der mechanischen Bremse Abbildung 21: Beispiel einer Scheibenbremse Ihre Anlage kann anders aussehen. PELLERIN MILNOR CORPORATION...
-
Seite 55: Kapitel 1. Maschinenbeschreibung, Kennzeichnung Und Zertifizierung
Book specs- Dates: 20120626 / 20120626 / 20150812 Lang: GER01 Applic: HD6 ® 1.1. Über diese Milnor Maschine— Dieses Handbuch bezieht sich auf die Milnor-Produkte, deren Modellnummern auf der Innenseite der vorderen Umschlagseite aufgeführt sind und die zu den im Folgenden definierten Maschinenfamilien gehören. Funktionsbeschreibung 1.1.1. -
Seite 56: 1.2. Allgemeine Inhalt Der Ec Konformitaetserklaerung
2004/108/EG (15. Dezember 2004) - Elektromagnetische Verträglichkeit 2006/95/EG (12. Dezember 2006) - Niederspannungsrichtlinie Pellerin Milnor Corporation bestaetigt, dass die unten aufgefuehrte(n) Maschine(n), die in Kenner, Louisiana 70063 USA hergestellt ist(sind), gemäß der Prüfungsordnung ISO 10472-1:1997 - Sicherheitsanforderungen für industrielle Wäschereimaschinen - Teil 1: Gemeinsame Anforderungen ISO 10472-2:1997 - Sicherheitsanforderungen für industrielle Wäschereimaschinen... - Seite 57 Kapitel 1. Maschinenbeschreibung, Kennzeichnung und Zertifizierung Die Sicherheitsuebereinstimmung mit den Standards ist im Milnor Handbuch (siehe die Erklärung für Ihre Maschine) beschrieben. Dieses Schreiben bestaetigt, dass die Maschine(n) lediglich den geforderten vorgenannten Standards entspricht (entsprechen). Es ist die Verantwortung der installierenden Firma oder des Eigentuemers der Maschine(n) sicherzustellen, dass alle auf die Verwendung am Aufstellungsort bezogenen Vorschriften fuer die Vorbereitung, Installation und den Betrieb erfuellt werden.
-
Seite 58: Kapitel 2. Sicherheit
Betrieb und ihre ordnungsgemäße Wartung sicherzustellen. Der Betreiber/Benutzer hat sich mit dem Inhalt aller Anleitungen bezüglich der Maschine vertraut zu machen. Etwaige Fragen bezüglich solcher Anleitungen sind an eine Milnor®-Vertriebsniederlassung oder den Milnor®-Kundendienst zu richten. Die meisten zuständigen Behörden für Regelwerke machen den Betreiber/ Benutzer für die Aufrechterhaltung der Sicherheit am Arbeitsplatz verantwortlich. -
Seite 59: Wäschereitechnische Anlage
Maschinensicherheitsschildern, in den Sicherheitsrichtlinien und anderen Maschinenhandbüchern enthalten. Teilnummern der Sicherheitsschilder sind dem Maschinenwartungshandbuch zu entnehmen. Zur Bestellung von Ersatzschildern oder Ersatzhandbüchern wenden Sie sich bitte an die Ersatzteilabteilung von Milnor. Wartung —Stellen Sie sicher, daß die Maschine nach bewährten Methoden der Praxis und gemäß dem 2.1.1.5. -
Seite 60: Sicherheitswarnmeldungen-Gefahren Innerhalb Der Elektrik Und Mechanik
• Legen oder stellen Sie keine Gegenstände in die drehende Trommel. • Setzen Sie die Maschine nicht bei schadhafter Türverriegelung in Betrieb. • Nur bei Maschinen mit geteilter Trommel-Halten Sie sich und andere während des Inching- oder Autospot-Betriebes von der Trommel fern. PELLERIN MILNOR CORPORATION... -
Seite 61: Sicherheitswarnmeldungen-Gefährliche Bedingungen
Verletzung oder Tod von Personen führen, zu weiterer Beschädigung oder gar Zerstörung der Maschine oder anderer Gegenstände und zum Erlöschen der Garantie. • Setzen Sie keine beschädigte oder fehlerhafte Maschine in Betrieb. Fordern Sie eine Instandsetzung durch autorisierte Fachkräfte an. PELLERIN MILNOR CORPORATION... -
Seite 62: Gefahren Durch Unvorsichtige Anwendung
• Die Maschine darf ausschließlich von qualifiziertem und autorisiertem Personal instandgesetzt werden. Sie müssen die Gefahrenquellen eindeutig verstanden haben und wissen, wie Gefahren zu vermeiden sind. • Wenn eine Blockierung (Verriegeln / Ausschalten) der Maschine in der Wartungsanleitung gefordert wird, ist nach der gegenwärtigen OSHA-Blockierungs-/Auslösungsnorm zu verfahren. PELLERIN MILNOR CORPORATION... -
Seite 63: Vermeiden Von Schäden Durch Chemische Betriebsmittel Und Systeme
• Das Schreiben von Waschformeln, die die Chemikalien Konzentrationen kontrollieren. Die Firma, die diese Verfahren durchführt muss sicherstellen, dass diese Verfahren keinen Schaden verursachen. Pellerin Milnor Corporation übernimmt keine Verantwortung für Chemikalien Schaden an den Maschinen oder den Gütern in den Maschinen. - Seite 64 Abbildung 2: Falsche Konfigurationen , die die Chemikalien Betriebsmittel über ein Siphon in die Maschine gelangen lassen Schematische Ansichten Legende Pumpe Chemischer Tank Der Siphon kommt hier vor. Flüssigkeit in den grauen Bereichen des Chemikalien Rohrs und Tanks können in die Maschine gelangen. PELLERIN MILNOR CORPORATION...
-
Seite 65: Ausrüstung Und Verfahren, Die Schaden Verhindern Können
Die Benutzung des Chemikalien Sammelrohrs. —Es gibt ein Sammelrohr an der Maschine, 2.2.2.1. das die Chemikalien Rohre vom Chemikalien-Pumpsystem festmacht. Abbildung 3 zeigt 3 Beispiele. Das Sammelrohr hat eine Quelle an Wasser zum Spülen der chmischen Betriebsmittel mit Wasser. PELLERIN MILNOR CORPORATION... -
Seite 66: Leitung Schließen
Chemischer Tank Lecks verhindern. —Wenn Sie das chemische Pumpsystem warten: 2.2.2.6. • Die korrekten Komponenten verwenden. • Stellen Sie sicher, dass alle Verbindungen korrekt passen. • Stellen Sie sicher, dass alle Verbindungen fest sind. — Ende BIWUUI06 — PELLERIN MILNOR CORPORATION... -
Seite 67: Kapitel 3. Regelmäßige Wartung
Maschine sicher ist, die Garantie eingehalten ist und die Maschine einwandfrei funktioniert. Dadurch werden Reparaturaufwand und unerwünschte Abschaltungen verringert. Wenn Reparaturen erforderlich sind, den Händler oder die Fa. Milnor verständigen. WARNUNG 21 : Gefahr schwerer Verletzungen—Die Vorrichtungen können den Körper erfassen und verletzen. -
Seite 68: Wartungsüberblick
Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. 600 Stunden mechanical brake Siehe dazu Ergänzung 6. Mechanische Bremse prüfen. Wenn diese nicht korrekt funktioniert, reparieren. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. Dies ist keine Routinewartung. PELLERIN MILNOR CORPORATION... - Seite 69 Abbildung 12 ist bei einigen Modellen optional.) x 2400 Stunden Annäherungsschalter Siehe dazu Abbildung 15 40 bis 60 Entlüftung für Siehe dazu Abbildung 16 Betriebsstunde Lagergehäuse—vordere und hintere 200 Stunden Fett Relief-Ports—vordere und Siehe dazu Abbildung 16 hintere PELLERIN MILNOR CORPORATION...
- Seite 70 (Tabelle 10) auffüllen. Wenn das Öl verunreinigt ist, die Bremsanlage entlüften. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. Dies ist keine Routinewartung. Tabelle 5: Verschleißanfällige Komponenten Prüfen. Festziehen oder Austauschen, um Abschaltungen und Leistungsverluste zu vermeiden. Ersatzteile beim Händler bestellen.
- Seite 71 ® Guard nur Modellen—zwei Stellen 200 Stunden Lager-Siegel Hinzufügen 0,12 oz (3,6 mL) für Scheibenbremsenmontage auf Zwischenwelle—nur 60044SP2 und 72044SP2 200 Stunden Bremsband Buchsen—zwei Hinzufügen 0,06 oz (1,8 mL) Stellen—nur 60044WP2 und 72044WP2 ® Siehe dazu Abbildung 17 für diese Türwartungsgegenstände. Bei Staph Guard Modellen werden diese Teile bei verschmutzten Seitentüren und sauberen Seitentüren verwendet.
- Seite 72 Bewegung der Hülle gibt. Siehe dazu Ergänzung 4 600 Stunden Türschloss-System, das Achten Sie auf die Türen, während die Maschine Druckluft nutzt läuft, um sicherzustellen, dass es keine Anzeichen eines Lecks an der Tür gibt. Siehe dazu Ergänzung PELLERIN MILNOR CORPORATION...
-
Seite 73: Entfernung Von Verunreinigungen
Edelstahl Serie 300 Chemische Gehäuseinneres, Passivieren und Beizen Wenden Sie sich an Ihren Händler oder an die Fa. Korrosion Zylinder Milnor.Dies ist keine Routinewartung. Lackierte Metalle, Staub, Schmutz, Rahmenträger Warme Seifenlösung, Saubere Tücher verwenden. Kein Wasser auf blankes Aluminium Fett anschließend mit Wasser... -
Seite 74: Kennzeichnung Der Schmiermittel Und Schmierverfahren
Zur genauen Messung eine ausreichende Fettmenge abgeben. Die Anzahl der Zyklen der Fettpresse mitzählen (wie oft der Auslöser betätigt wurde). Die Menge für jeden Zyklus der Fettpresse berechnen. Beispiel: 2 fl. oz/64 Zyklen = 0,031 fl. oz/Zyklus, Beispiel: 59 ml/64 Zyklen = 0,92 ml/Zyklus PELLERIN MILNOR CORPORATION... - Seite 75 Fett in die Wicklungen eingepresst werden und den Motor verbrennen. • Wenn der Motor Schmiermittelablassschrauben hat, diese herausdrehen und erst dann nachschmieren. Wenn der Motor Schmiermittelentlastungsbohrungen mit Druckentlastung hat, ist es nicht notwendig, diese zum Nachschmieren zu entfernen. PELLERIN MILNOR CORPORATION...
-
Seite 76: Wartung Von Komponenten - Maschinen Und Steuergruppe
• auf Ablagerungen von Fett, Öl, Staub und Schmutz prüfen. Verunreinigungen beseitigen. • Riemenschäden wie in Abbildung 7 suchen. • Auf verschlissene Riemenscheiben wie in Abbildung 7 achten. Bei laufender Maschine—die Maschine nicht berühren. Anschauen und zuhören: PELLERIN MILNOR CORPORATION... - Seite 77 Über den Austausch von Komponenten und Spannungseinstellung —Eine korrekte Anpassung ist sehr wichtig für die Betriebszeit von Teilen und der Lebensdauer der Maschine. Ihr Milnor Spezialist kann dies übernehmen. Wenn Sie wissen, wie es funktioniert (z. B. das korrekte Justieren von Riemen und Riemenscheiben) und wenn sie es selbst machen möchten, fragen Sie Ihren Anbieter oder Milnor...
- Seite 78 26 : Gefahr von Korrosion für Maschine und Wäsche— • Chemische Rohre nur mit Chemikalien Saugrohren verbinden. • Lecks abdichten. Ausgetretene Flüssigkeiten von Oberflächen entfernen. • Wenn Korrosionsschäden festgestellt wurden, den Händler oder die Fa. Milnor verständigen. PELLERIN MILNOR CORPORATION...
- Seite 79 Einstellschraube Wasserdruckmesser. Innensieb ACHTUNG 27 : Gefahr von Verletzung und Schäden—Chemische Betriebsmittel können auf Personen oder Maschinenoberflächen spritzen, wenn der Wasserdruck zu hoch ist. • Sicherstellen, dass der Druck so eingestellt ist, wie in der Wartungszusammenfassung angegeben. PELLERIN MILNOR CORPORATION...
- Seite 80 Dampfvorfilter Vor dem Entfernen der Verschlussschraube den Dampfdruck entspannen. Warnhinweis Siehe dazu Dampfventil WARNUNG 29 : Gefahr schwerer Verletzungen—Es kann versehentlich Dampf unter Druck austreten. • Das externe Absperrventil schließen und den Restdruck entspannen, bevor Wartungsarbeiten durchgeführt werden. PELLERIN MILNOR CORPORATION...
- Seite 81 Geschwindigkeitsänderungen oder einem Halt in der Mitte des Stellwegs. Eine Vorrichtung, die nicht korrekt funktioniert, verschlechtert die Leistung der Anlage. Wenn die Vorrichtung nicht einwandfrei funktioniert und das Problem nicht selbst repariert werden kann, den Händler oder die Fa. Milnor verständigen. Mögliche Ursachen für Fehlfunktionen: •...
- Seite 82 Kapitel 3. Regelmäßige Wartung Abbildung 14: Druckluftvorrichtungen Dies sind nur Beispiele, Ihre Anlage kann anders aussehen. Druckluftbetätigte Wasserventile Druckluftbetätigtes Ablassventil Druckluftbetätigte Bandbremse – – Druckluftzylinder von Milnor – Druckluftzylinder von Milnor Druckluftzylinder von Milnor Druckluftbetätigte Wasser- und Druckluftbetätigtes Wasserventil Legende Dampfventile –...
-
Seite 83: Wartung Von Komponenten - Große Schleudermaschine
3.1.6. BIWUUM03] Abbildung 16: Fett-Ports für Antriebslager—60044_ und 72044_ Modelle Vorderlager—60044WP_ und 72044WP_ Hinterlager—60044WP_ und 72044WP_ Verschmutztes Seitenlager—60044SP_ and Sauberes Seitenlager—60044SP_, 72044SP_ 72044SP_ Blindwellenlager—60044SP_ und 60044SP_ Zwischenwellenlager und andere Komponenten—60044SP_ und 72044SP_ Bremsband Legende Buchsen—60044WP_ und 72044WP_ PELLERIN MILNOR CORPORATION... - Seite 84 Fett-Port, eine Stelle an jeder Tür. Applizieren Sie einen dünnen Film Fett auf die Oberfläche des Stempels, eine Stelle an jeder Tür. Türstopp Fett-Port—42044SP_ Türhandrad—42044SP_ und Geben Sie Öl auf die und 42044WP_ 42044WP_ Gewinde, ein Stelle an jeder Tür. PELLERIN MILNOR CORPORATION...
- Seite 85 Riegel beschädigt ist oder abgenutzt, dann muss der Riegel ersetzt werden. (siehe ). Wenden Sie sich an Ihren Händler oder an die Fa. Milnor.Dies ist keine Routinewartung. Zylinder Tür bei einem 42044_ Modell 42044_ Modelle und alle 3-Taschen Modell haben zwei Riegel an jeder Zylinder Tür.
- Seite 86 Laut den Intervallen, die in der Wartungszusammenfassung stehen, muss die Maschine während des Betriebes beaufsichtigt werden. Falls ein oder zwei dieser Umstände auftreten, dann muss das Push-Down System repariert werden. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor.Dies ist keine Routinewartung.
- Seite 87 Maschine eine Anzeige für die Ablaufdrehzahl in Manueller Betrieb besitzt, diese statt der Waschformel verwenden. Wenn die Zylindertrommel nicht in der vorgegebenen Zeit stoppt, reparieren lassen. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. Dies ist keine Routinewartung. PELLERIN MILNOR CORPORATION...
- Seite 88 Bremswiderstände die Zylindertrommel. Wenn die Zylindertrommel nicht in der richtigen Zeit stoppt, wird eine Fehlermeldung angezeigt. Wenn sich dieser Fehler wiederholt, reparieren lassen. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. Dies ist keine Routinewartung. Abbildung 21: Beispiel einer Scheibenbremse Ihre Anlage kann anders aussehen.
- Seite 89 한국어...
