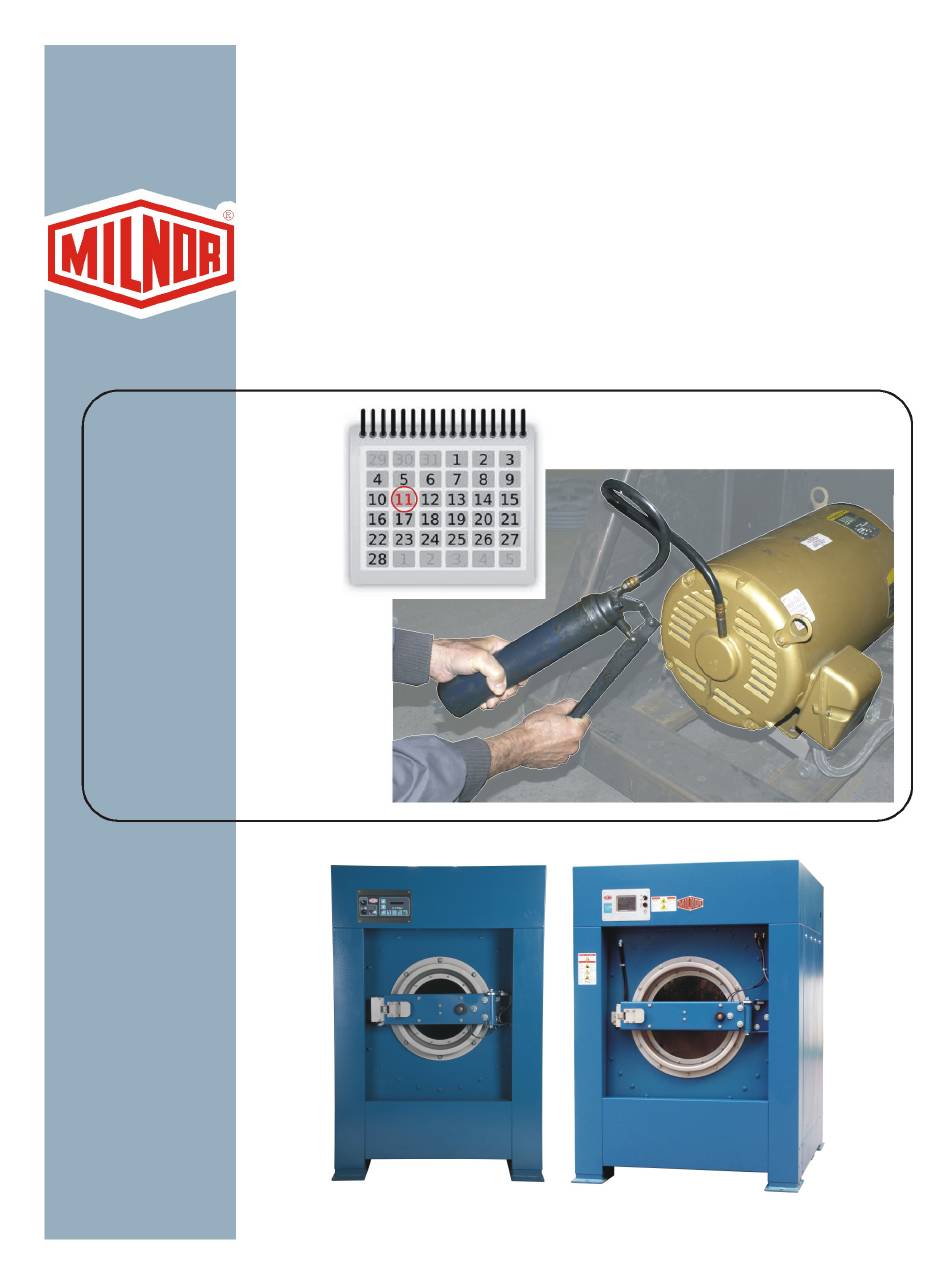

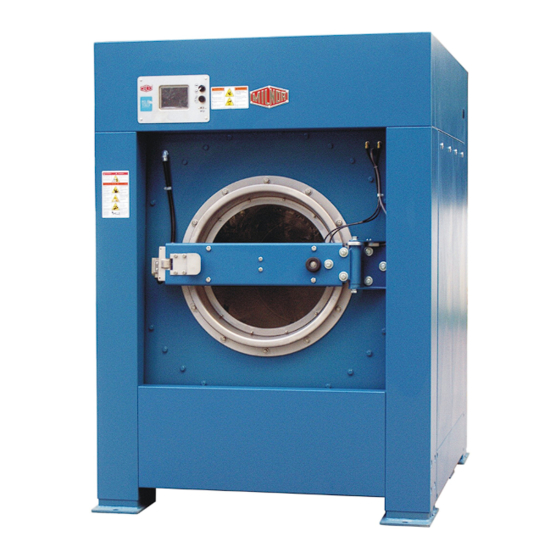

- Seite 3 MQIM4M01U1/16203A English Maintenance Guide—Rubber Spring-resting, 45Kg - 77Kg Washer-extractor MQIM4M01EN/20150514 中国的 维修保养—橡胶弹簧悬挂型45-77千克 洗衣脱水机 MQIM4M01ZH/20150514 Deutsch Wartung—Gummi Feder-Ruhe, 45Kg - 77Kg Waschschleudermaschinen MQIM4M01DE/20150514...
- Seite 5 English...
- Seite 44 适用的 Milnor 产品型号: ® MWF45J8- MWF45Z8- MWF63J7- MWF63Z7- MWF77J7- MWF77Z7-...
- Seite 71 Deutsch...
-
Seite 73: Wartung
Milnor hat darüber hinaus keinen Versuch unternommen, die in der nichtenglischen Version enthaltenen Informationen zu prüfen, da diese vollständig durch Dritte erstellt wurde. Milnor ist daher ausdrücklich nicht für inhaltliche oder formale Fehler haftbar und trägt keine Verantwortung für das Vertrauen auf, oder die Folgen der Verwendung von, Informationen in der nichtenglischen Version. -
Seite 74: Gilt Für Die Milnor
Gilt für die Milnor ® -Produkte mit den folgenden Modellnummern: MWF45J8- MWF45Z8- MWF63J7- MWF63Z7- MWF77J7- MWF77Z7-... - Seite 75 Inhaltsverzeichnis Inhaltsverzeichnis Abschnitte Abbildungen, Tabellen und Ergänzungen Kapitel 1. Maschinenbeschreibung, Kennzeichnung und Zertifizierung ® 1.1. Über diese Milnor Maschine— (Dokument BIUUUF01) 1.1.1. Funktionsbeschreibung 1.1.2. Maschinenkennzeichnung Abbildung 1: Maschinentypenschild 1.2. Allgemeine Inhalt der EC Konformitaetserklaerung (Dokument BIWUUL01) Kapitel 2. Sicherheit 2.1.
-
Seite 76: Abschnitte
Tabelle 6: Motorschmierplan Zum Ausfüllen dieser Tabelle die Daten in Abschnitt 3.1.4.3 verwenden. Tabelle 7: Vorrichtungen und Einstellungen 3.1.3. Entfernung von Verunreinigungen Tabelle 8: Arten von Verunreinigungen, Reinigungsmittel und Reinigungsverfahren 3.1.4. Kennzeichnung der Schmiermittel und Schmierverfahren Tabelle 9: Schmiermittelidentifikation PELLERIN MILNOR CORPORATION... - Seite 77 Not-Aus-Mechanismen 3.1.6. Wartung von Komponenten — Große Schleudermaschine Abbildung 13: Schmiernippel für das nur zu schmierende Lagergehäuse (Dokument BIWUUM03) Ergänzung 3: Zu den Stoßdämpfern Abbildung 14: Federungskomponenten auf jeder Seite der Waschschleudermaschine mit Gummifederlagerung (siehe Ergänzung 3) PELLERIN MILNOR CORPORATION...
-
Seite 78: Kapitel 1. Maschinenbeschreibung, Kennzeichnung Und Zertifizierung
Book specs- Dates: 20150514 / 20150514 / 20160510 Lang: GER01 Applic: IM4 IM6 IM7 ® 1.1. Über diese Milnor Maschine— Dieses Handbuch bezieht sich auf die Milnor-Produkte, deren Modellnummern auf der Innenseite der vorderen Umschlagseite aufgeführt sind und die zu den im Folgenden definierten Maschinenfamilien gehören. Funktionsbeschreibung 1.1.1. -
Seite 79: 1.2. Allgemeine Inhalt Der Ec Konformitaetserklaerung
2004/108/EG (15. Dezember 2004) - Elektromagnetische Verträglichkeit 2006/95/EG (12. Dezember 2006) - Niederspannungsrichtlinie Pellerin Milnor Corporation bestaetigt, dass die unten aufgefuehrte(n) Maschine(n), die in Kenner, Louisiana 70063 USA hergestellt ist(sind), gemäß der Prüfungsordnung ISO 10472-1:1997 - Sicherheitsanforderungen für industrielle Wäschereimaschinen - Teil 1: Gemeinsame Anforderungen ISO 10472-2:1997 - Sicherheitsanforderungen für industrielle Wäschereimaschinen... - Seite 80 Kapitel 1. Maschinenbeschreibung, Kennzeichnung und Zertifizierung Die Sicherheitsuebereinstimmung mit den Standards ist im Milnor Handbuch (siehe die Erklärung für Ihre Maschine) beschrieben. Dieses Schreiben bestaetigt, dass die Maschine(n) lediglich den geforderten vorgenannten Standards entspricht (entsprechen). Es ist die Verantwortung der installierenden Firma oder des Eigentuemers der Maschine(n) sicherzustellen, dass alle auf die Verwendung am Aufstellungsort bezogenen Vorschriften fuer die Vorbereitung, Installation und den Betrieb erfuellt werden.
-
Seite 81: Sicherheit
Betrieb und ihre ordnungsgemäße Wartung sicherzustellen. Der Betreiber/Benutzer hat sich mit dem Inhalt aller Anleitungen bezüglich der Maschine vertraut zu machen. Etwaige Fragen bezüglich solcher Anleitungen sind an eine Milnor®-Vertriebsniederlassung oder den Milnor®-Kundendienst zu richten. Die meisten zuständigen Behörden für Regelwerke machen den Betreiber/ Benutzer für die Aufrechterhaltung der Sicherheit am Arbeitsplatz verantwortlich. -
Seite 82: Wäschereitechnische Anlage
Maschinensicherheitsschildern, in den Sicherheitsrichtlinien und anderen Maschinenhandbüchern enthalten. Teilnummern der Sicherheitsschilder sind dem Maschinenwartungshandbuch zu entnehmen. Zur Bestellung von Ersatzschildern oder Ersatzhandbüchern wenden Sie sich bitte an die Ersatzteilabteilung von Milnor. Wartung —Stellen Sie sicher, daß die Maschine nach bewährten Methoden der Praxis und gemäß dem 2.1.1.5. -
Seite 83: Sicherheitswarnmeldungen-Gefahren Innerhalb Der Elektrik Und Mechanik
• Versuchen Sie nicht, die Tür zu öffnen oder in die Trommel zu greifen, bevor diese zum Stillstand gekommen ist. • Legen oder stellen Sie keine Gegenstände in die drehende Trommel. • Setzen Sie die Maschine nicht bei schadhafter Türverriegelung in Betrieb. PELLERIN MILNOR CORPORATION... -
Seite 84: Sicherheitswarnmeldungen-Gefährliche Bedingungen
Verletzung oder Tod von Personen führen, zu weiterer Beschädigung oder gar Zerstörung der Maschine oder anderer Gegenstände und zum Erlöschen der Garantie. • Setzen Sie keine beschädigte oder fehlerhafte Maschine in Betrieb. Fordern Sie eine Instandsetzung durch autorisierte Fachkräfte an. PELLERIN MILNOR CORPORATION... -
Seite 85: Gefahren Durch Unvorsichtige Anwendung
Außerhalb der USA ist die OSHA-Norm bei Abwesenheit anderer geltender Normen weiterhin zu befolgen. WARNUNG 16 : Enger Raum—Der Aufenthalt in der Trommel kann Personen töten oder verletzen. Folgende Gefahren treten u.a. auf: Platzangst, Verbrennungen, Vergiftung, Erstickung, Hitze, biologische Schädigungen, Stromschlag und Zerquetschung. PELLERIN MILNOR CORPORATION... -
Seite 86: Vermeiden Von Schäden Durch Chemische Betriebsmittel Und Systeme (Dokument Biwuui06)
• Das Schreiben von Waschformeln, die die Chemikalien Konzentrationen kontrollieren. Die Firma, die diese Verfahren durchführt muss sicherstellen, dass diese Verfahren keinen Schaden verursachen. Pellerin Milnor Corporation übernimmt keine Verantwortung für Chemikalien Schaden an den Maschinen oder den Gütern in den Maschinen. - Seite 87 Abbildung 2: Falsche Konfigurationen , die die Chemikalien Betriebsmittel über ein Siphon in die Maschine gelangen lassen Schematische Ansichten Legende Pumpe Chemischer Tank Der Siphon kommt hier vor. Flüssigkeit in den grauen Bereichen des Chemikalien Rohrs und Tanks können in die Maschine gelangen. PELLERIN MILNOR CORPORATION...
-
Seite 88: Ausrüstung Und Verfahren, Die Schaden Verhindern Können
Die Benutzung des Chemikalien Sammelrohrs. —Es gibt ein Sammelrohr an der Maschine, 2.2.2.1. das die Chemikalien Rohre vom Chemikalien-Pumpsystem festmacht. Abbildung 3 zeigt 3 Beispiele. Das Sammelrohr hat eine Quelle an Wasser zum Spülen der chmischen Betriebsmittel mit Wasser. PELLERIN MILNOR CORPORATION... -
Seite 89: Leitung Schließen
Chemischer Tank Lecks verhindern. —Wenn Sie das chemische Pumpsystem warten: 2.2.2.6. • Die korrekten Komponenten verwenden. • Stellen Sie sicher, dass alle Verbindungen korrekt passen. • Stellen Sie sicher, dass alle Verbindungen fest sind. — Ende BIWUUI06 — PELLERIN MILNOR CORPORATION... -
Seite 90: Kapitel 3. Regelmäßige Wartung
Garantie eingehalten ist und die Maschine einwandfrei funktioniert. Dadurch werden Reparaturaufwand und unerwünschte Abschaltungen verringert. Wenn Reparaturen erforderlich sind, den Händler oder die Fa. Milnor verständigen. WARNUNG 19 : Gefahr schwerer Verletzungen—Die Vorrichtungen können den Körper erfassen und verletzen. -
Seite 91: Wartungsüberblick
Fundamentschrauben und Abdichtung muss einwandfrei sein. Schrauben Fundamentmörtel. müssen festgezogen sein. Tag* Türverriegelung Wenn die Maschine bei offener Tür läuft: Macht sofort entfernen. Lassen Sie keine Verwendung. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. PELLERIN MILNOR CORPORATION... - Seite 92 Schmierplatte 01 10025Z für Lagergehäuse. Verwenden Sie diese Daten, wenn Ihr Gerät mit Schmierplatte. Siehe Abbildung 13 Abschnitt 3.1.4.2. 200 Stunden Dichtung Mit 1,8 ml Fett EPLF2 (Tabelle 9) schmieren. 200 Stunden Hinteres Lager Mit 3,6 ml Fett EPLF2 schmieren. 200 Stunden Vorderes Lager Mit 3,6 ml Fett EPLF2 schmieren. PELLERIN MILNOR CORPORATION...
- Seite 93 Verbindungen achten. Siehe dazu Abschnitt 3.1.3 200 Stunden Wasserdruckregulierer für Siehe dazu Abbildung 10. Wert: 28 PSI (193 kPa). optionalen Versorgungsinjektor 200 Stunden Füllstandssensor, der Luftdruck Untersuichen Sie das Luftrohr und Verbindungen. nutzt Siehe dazu Abbildung 11 PELLERIN MILNOR CORPORATION...
-
Seite 94: Entfernung Von Verunreinigungen
Edelstahl Serie 300 Chemische Gehäuseinneres, Passivieren und Beizen Wenden Sie sich an Ihren Händler oder an die Fa. Korrosion Zylinder Milnor.Dies ist keine Routinewartung. Lackierte Metalle, Staub, Schmutz, Rahmenträger Warme Seifenlösung, Saubere Tücher verwenden. Kein Wasser auf blankes Aluminium Fett anschließend mit Wasser... -
Seite 95: Kennzeichnung Der Schmiermittel Und Schmierverfahren
Stelle ist das Fett auf die Lagerkomponenten aufzubringen. Das Fett ist während des Betriebs der Maschine aufzubringen, wenn sich die Trommel im Waschgang befindet. Dabei sind folgende Vorsichtmaßnahmen zu befolgen: • Die sonstige Schmierwartung ist nur durchzuführen, die Maschine spannungsfrei ist. PELLERIN MILNOR CORPORATION... -
Seite 96: Durchführung Für Motoren
Tabelle 10 finden Sie die Schmierintervalle für die Motoren sowie die Schmiermittelmengen mit den Rahmengrößen und Drehzahlen. Diese Daten vom Motortypenschild entnehmen. Mit Tabelle 6 in Abschnitt 3.1.2 die Daten für die Motoren an der Maschine notieren. PELLERIN MILNOR CORPORATION... - Seite 97 Nachschmieren zu entfernen. Fett wie folgt auftragen: Die Maschine betätigen oder den Motor per Hand in Betrieb nehmen, bis er warm ist. Die Maschine abschalten Wenn der Motor Schmiermittelablassschrauben hat, diese herausdrehen. Siehe dazu Vorsichtshinweis PELLERIN MILNOR CORPORATION...
- Seite 98 18,4 zu 180) 1800 5000 3600 2000 7000 1200 6000 >280 zu 360 (180 0,87 24,6 zu 200) 1800 4000 3600 1000 5000 1200 4000 >360 zu 5000 (200 2.23 63.2 zu 300) 1800 2000 3600 1000 PELLERIN MILNOR CORPORATION...
-
Seite 99: Wartung Von Komponenten - Maschinen Und Steuergruppe (Dokument Biuuum10)
Über den Austausch von Komponenten und Spannungseinstellung —Eine korrekte Anpassung ist sehr wichtig für die Betriebszeit von Teilen und der Lebensdauer der Maschine. Ihr Milnor Spezialist kann dies übernehmen. Wenn Sie wissen, wie es funktioniert (z. B. das korrekte Justieren von Riemen und Riemenscheiben) und wenn sie es selbst machen möchten, fragen Sie Ihren Anbieter oder Milnor... - Seite 100 Gebläse an der Tür des Schaltschranks Tipp: Vor das Gebläse Streamer stellen, um die Funktion zu überprüfen. Vorsichtshinweis 23 Umrichterkühlgebläse und Entlüftungsöffnungen, Siehe dazu Gegebenenfalls Bremswiderstand ACHTUNG 23 : Gefahr von Beschädigungen—Ohne ausreichenden Luftstrom überhitzt sich der Umrichter. • Gebläse, Filter, Entlüftungsöffnungen und Bremswiderstände sauber halten. PELLERIN MILNOR CORPORATION...
- Seite 101 • Chemische Rohre nur mit Chemikalien Saugrohren verbinden. • Lecks abdichten. Ausgetretene Flüssigkeiten von Oberflächen entfernen. • Wenn Korrosionsschäden festgestellt wurden, den Händler oder die Fa. Milnor verständigen. Abbildung 10: Soap Chute und Optionaler 5-Fach Versorgungs-Injektor. Dies sind nur Beispiele, Ihre Anlage kann anders aussehen.
- Seite 102 Dampfvorfilter Vor dem Entfernen der Verschlussschraube den Dampfdruck entspannen. Warnhinweis Siehe dazu Dampfventil WARNUNG 27 : Gefahr schwerer Verletzungen—Es kann versehentlich Dampf unter Druck austreten. • Das externe Absperrventil schließen und den Restdruck entspannen, bevor Wartungsarbeiten durchgeführt werden. PELLERIN MILNOR CORPORATION...
- Seite 103 Kraft auf die Platte ausübt. Die Trittplatte ist in der Regel die erste Komponente des Pendelbands, das ein Objekt auf dem Pendelweg trifft. Alle Pendelbänder von Milnor, die links/rechts auf einem Pfad verlaufen, haben Trittplatten auf beiden Seiten der Maschine.
-
Seite 104: Wartung Von Komponenten - Große Schleudermaschine
Ergänzung 3 Zu den Stoßdämpfern Die Waschschleudermaschinen von Milnor mit Gummifederaufhängung haben auch Stoßdämpfer. Die Stoßdämpfer haben eine andere Anschlussart als jene für Automobile. Es ist nicht erforderlich, die Stoßdämpfer zu bestimmten Intervallen auszutauschen. Sie müssen nur dann ausgetauscht werden, wenn es Anzeichen für Schäden oder Verschleiß... - Seite 105 Legende Wenn Brüche in der Gummifeder auftreten, muss diese Komponente ausgetauscht werden. Wenden Sie sich an Ihren Händler oder an die Fa. Milnor. Dies ist keine Routinewartung. Wenn hier Öl vorhanden ist, sind die Dichtungen verschlissen. Replace the shock absorber.
