Kapitel 8
Speicherbelegung und Speicherorganisation
8.1
Adreßraumaufteilung der
CPU 9461947
2'5
0 OOOOH
1 OOOOH
2 OOOOH
3 OOOOH
4 OOOOH
5 OOOOH
6 OOOOH
7 OOOOH
8 OOOOH
9 OOOOH
A OOOOH
B OOOOH
C OOOOH
D OOOOH
E OOOOH
F OOOOH
F F F F F H
Anwender-RAM
integriert (64KW)
-
-
-
Anwender-RAM-Module
-
(max. 6 Stück a max. 64KW)
-
auf Speicherbaugruppe(n) 355
-
nicht belegt
-
Anwender-EPROM-Module
-
(max. 6 Stück a max. 64KW)
-
auf Speicherbaugruppe(n) 355
-
-
System-RAM
und System-EPROM
Peripherie-Bereich
Maximalausbau mit Modulen insgesamt: 6 Module a 64KW
Maximalausbau nur
mit RAM-Modulen
Maximalausbau nur
mit EPROM-Modulen

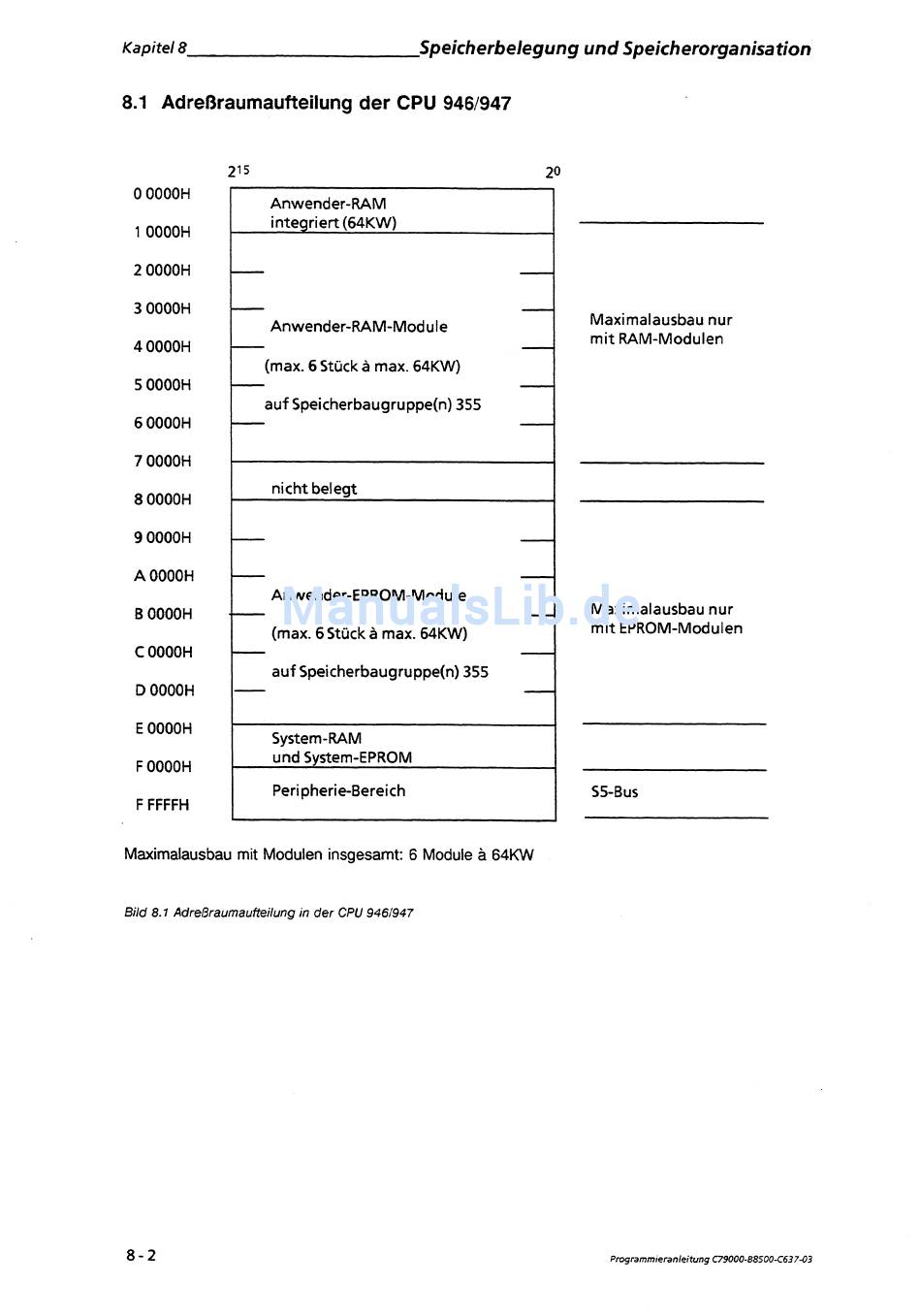

8.1
Adreßraumaufteilung in der CPU 946i947
Programmieranleitung
C79000-88500-C637-03
