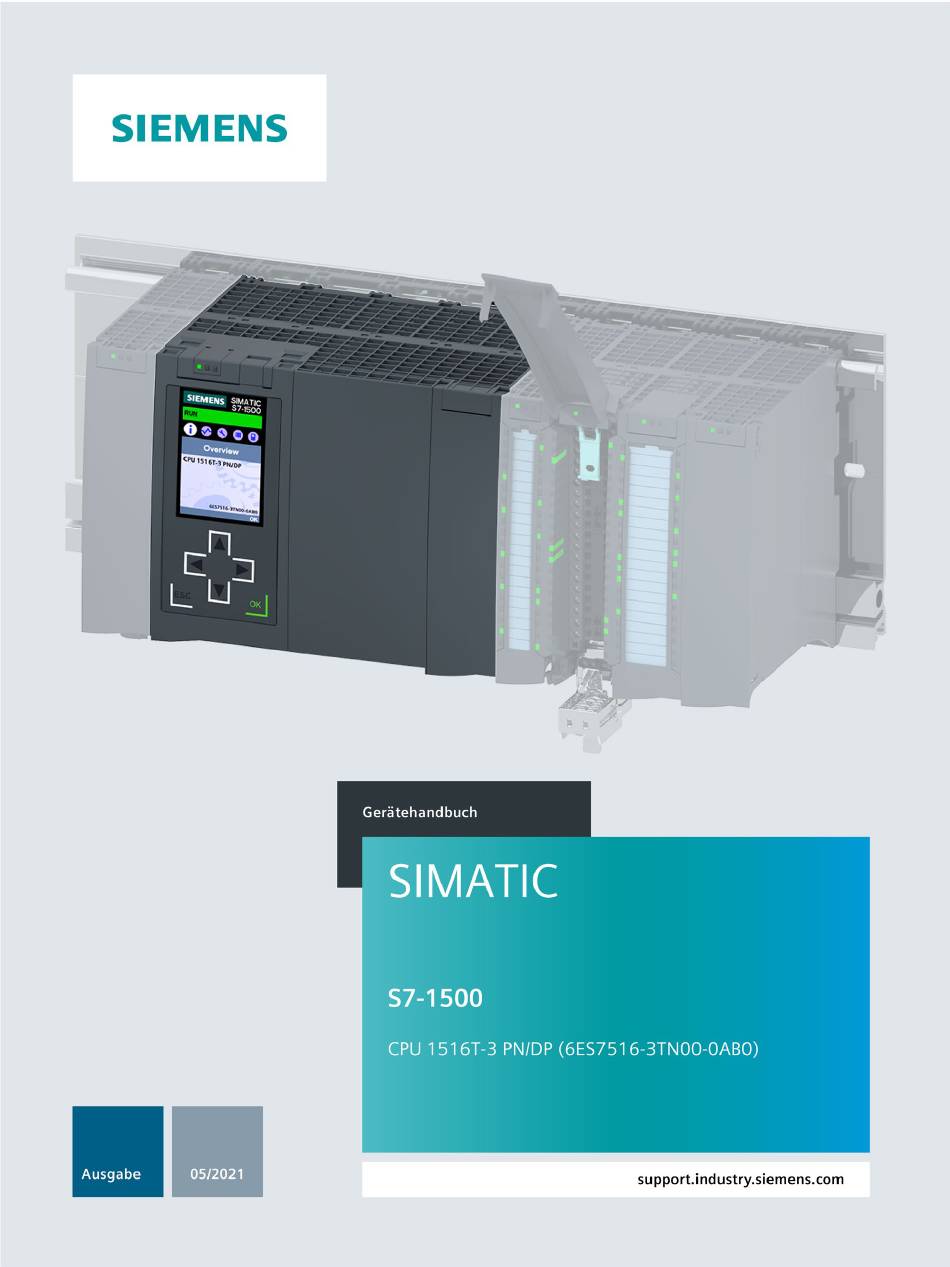

  • Seite 2 Vorwort Wegweiser Dokumentation SIMATIC Produktübersicht Anschließen S7-1500 CPU 1516T-3 PN/DP Alarme, Diagnose-, Fehler- (6ES7516-3TN00-0AB0) und Systemmeldungen Technische Daten Gerätehandbuch Maßbild 05/2021 A5E40898345-AB...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch des Automatisierungssystems S7-1500/Dezentralen Peripheriesystems ET 200MP, sowie die Funktionshandbücher. Das Gerätehandbuch enthält eine kompakte Beschreibung der modulspezifischen Informationen. Die systembezogenen Funktionen sind im Systemhandbuch beschrieben. Alle systemübergreifenden Funktionen sind in den Funktionshandbüchern beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und des Systemhandbuchs ermöglichen Ihnen, die CPU 1516T-3 PN/DP in Betrieb zu nehmen.
  • Seite 5 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
  • Seite 6 Vorwort Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP). Kataloge zu allen Produkten der Automatisierungs- und Antriebstechnik finden Sie im Internet (https://mall.industry.siemens.com).

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 9 Neue Funktionen ......................... 9 Anwendungsbereich der S7-1500 CPUs ................15 Hardware-Eigenschaften ....................22 Firmware-Funktionen ......................24 Bedien- und Anzeigeelemente ................... 29 2.5.1 Frontansicht der CPU mit geschlossener Frontklappe ............29 2.5.2 Frontansicht der CPU ohne Frontklappe ................

  • Seite 8: Wegweiser Dokumentation

    Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Systemhandbuch und Getting Started beschreiben ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP. Die Online- Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung. Geräteinformationen Gerätehandbücher enthalten eine kompakte Beschreibung der modulspezifischen...

  • Seite 9: Übergreifende Informationen

    Wegweiser Dokumentation Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um die Systeme SIMATIC S7-1500 und ET 200MP, z. B. Diagnose, Kommunikation, Motion Control, Webserver, OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/ww/de/view/109742691).

  • Seite 10: Produktübersicht

    Produktübersicht Neue Funktionen In diesem Kapitel finden Sie eine Übersicht über die wichtigsten Firmware-Funktionen der CPU zugeordnet zu ihrer Firmware-Version. Neue Funktionen der CPU in Firmware-Version V2.9 Neue Funktionen Anwendungen Kundennutzen Kommunikation der CPU OPC UA: Alarms & Con- Über OPC UA Alarms & Conditions können Ohne weitere Maßnahmen sind einmal erstellte ditions Meldungen der CPU von OPC UA-Clients belie-...
  • Seite 11 Produktübersicht 2.1 Neue Funktionen Neue Funktionen Anwendungen Kundennutzen Webserver der CPU Anwenderladbare Webapplikationen sind auch im Betriebszustand • Zusätzliche Methoden zur einfachen Ver- Webapplikationen STOP der CPU verfügbar waltung von Webapplikationen über Web Reduzierte Entwicklungszeiten von Webserver- Anwenderseiten • Innerhalb der Webapplikation sind sämtli- che verfügbaren Web API-Methoden ein- setzbar Neue Web-API-...
  • Seite 12 Produktübersicht 2.1 Neue Funktionen Neue Funktionen der CPU in Firmware-Version V2.8 Neue Funktionen Anwendungen Kundennutzen IP-Forwarding IP-Forwarding leitet IP-Daten durch die CPU • Vereinfachte Einbindung von Devices für von einem IP-Subnetz zu einem anderen Remote-Zugriffe, z. B. für Diagnose bei Fern- IP-Subnetz weiter.
  • Seite 13 Produktübersicht 2.1 Neue Funktionen Neue Funktionen Anwendungen Kundennutzen PLC-übergreifender Leit- und Folgeachsen können auf mehrere • Aufteilung von hohen Achsmengengerüsten Gleichlauf (S7-1500T) Steuerungen verteilt werden. auf verschiedenen CPUs Isochrone Kopplung zwischen der Leitachse • Einsatz für modularen Maschinen und und der Folgeachse über PROFINET IO mit IRT. Vielachsmaschinen (z.
  • Seite 14 Produktübersicht 2.1 Neue Funktionen Neue Funktionen der CPU in Firmware-Version V2.5 Neue Funktionen Anwendungen Kundennutzen Neues Technologieobjekt Kinematik Steuerung von Kinematiken wie z. B. Sie können komplexe Motion Control Anwendungen zur Steuerung von 2D-, • Kartesische Portale 3D und 4D-Kinematiken realisieren. •...
  • Seite 15 Hohe Sicherheit durch eine verschlüs- CPUs ist das Versenden von verschlüs- selte Übertragung von Daten selten Emails möglich Verweis Einen Überblick über alle neuen Funktionen, Verbesserungen und Überarbeitungen in den jeweiligen Firmware-Versionen finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/view/109478459). CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...

  • Seite 16: Anwendungsbereich Der S7-1500 Cpus

    2.2 Anwendungsbereich der S7-1500 CPUs Anwendungsbereich der S7-1500 CPUs Anwendungsbereich Die SIMATIC S7-1500 ist das modulare Steuerungssystem für eine Vielzahl von Automatisierungsanwendungen in der diskreten Automatisierung. Der modulare und lüfterlose Aufbau, die einfache Realisierung dezentraler Strukturen und die bedienerfreundliche Handhabung machen aus der SIMATIC S7-1500 die wirtschaftliche und komfortable Lösung für die unterschiedlichsten Aufgaben.

  • Seite 17: Leistungssegmente Der Standard-Cpus

    Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegmente der Standard-CPUs Die CPUs sind von kleineren über mittlere Applikationen bis hin zum High-End-Bereich der Maschinen- und Anlagenautomatisierungen einsetzbar. Tabelle 2- 1 Standard-CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher...

  • Seite 18: Leistungssegmente Der Kompakt-Cpus

    Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegmente der Kompakt-CPUs Die Kompakt-CPUs sind für kleinere bis mittlere Applikationen einsetzbar und verfügen über eine integrierte analoge und digitale Onboard-Peripherie sowie integrierte Technologiefunktionen. Tabelle 2- 2 Kompakt-CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT...

  • Seite 19: Leistungssegmente Der Technologie-Cpus

    Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegmente der Technologie-CPUs Die Technologie-CPUs sind von kleineren über mittlere Applikationen bis hin zum High-End- Bereich der Maschinen- und Anlagenautomatisierungen einsetzbar. Durch die erweiterten Motion Control-Funktionen werden sie besonders für die Antriebsansteuerung eingesetzt. Tabelle 2- 3 Technologie-CPUs Leistungssegment PROFIBUS-...

  • Seite 20: Leistungssegmente Der Fehlersicheren Cpus

    Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegmente der Fehlersicheren CPUs Die fehlersicheren CPUs richten sich an Anwender, die anspruchsvolle Standard- und fehlersichere Applikationen sowohl zentral als auch dezentral realisieren möchten. Diese fehlersicheren CPUs ermöglichen die Verarbeitung von Standard- und Sicherheitsprogramm auf einer einzigen CPU. Dadurch können fehlersichere Daten im Standard-Anwenderprogramm ausgewertet werden.
  • Seite 21 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stellen stelle Bitope- rationen CPU 1517TF- Fehlersichere Technolo- 11 Mbyte 2 ns 3 PN/DP gie CPU für anspruchs- volle Applikationen und Kommunikationsaufga-...
  • Seite 22 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Design und Handling Alle CPUs der SIMATIC S7-1500 Produktfamilie verfügen über ein Display mit Klartextinformationen. Über das Display stehen dem Anwender Informationen über die Bestellnummern, den Firmwarestand und die Seriennummer aller angeschlossenen Module zur Verfügung, zusätzlich können die IP-Adresse der CPU und weitere Netzeinstellungen direkt vor Ort, ohne Programmiergerät, eingestellt werden.

  • Seite 23: Hardware-Eigenschaften

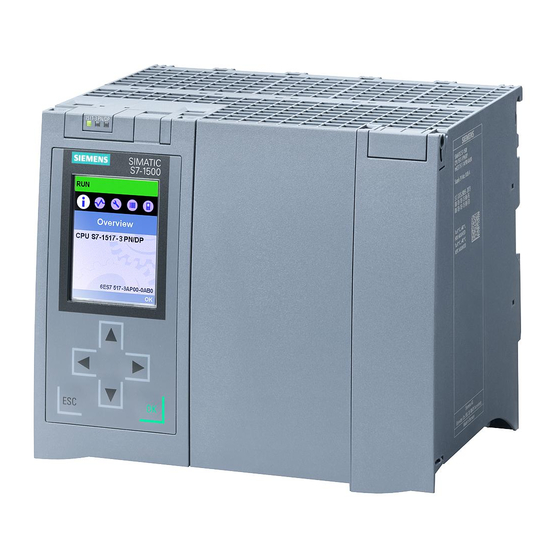

    Produktübersicht 2.3 Hardware-Eigenschaften Hardware-Eigenschaften Artikelnummer 6ES7516-3TN00-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1516T-3 PN/DP. Bild 2-1 CPU 1516T-3 PN/DP Hinweis Schutzfolie Beachten Sie, dass im Auslieferungszustand der CPU eine Schutzfolie auf das Display aufgebracht ist. Entfernen Sie im Bedarfsfall die Schutzfolie. CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...
  • Seite 24 Die CPU 1516T-3 PN/DP hat folgende Eigenschaften: Eigenschaft Beschreibung Weitere Infos Display der CPU Alle CPUs der SIMATIC S7-1500 Produktfamilie verfügen • Systemhandbuch S7-1500, über ein Display mit Klartextinformationen. Über das ET 200MP Display stehen Ihnen Informationen über die Bestell- (https://support.automation.siem...

  • Seite 25: Firmware-Funktionen

    Das System erstellt die Meldungen für die Systemdiag- Funktionshandbuch Diagnose nose nose automatisch und gibt die Meldungen über ein (https://support.automation.siemens PG/PC, HMI-Gerät, den Webserver oder das integrierte .com/WW/view/de/59191792) Display aus. Die Systemdiagnose steht auch zur Verfü- gung, wenn sich die CPU im Betriebszustand STOP be- findet.
  • Seite 26 Weitere Infos PROFINET IO RT (Real-Time) RT priorisiert PROFINET IO-Telegramme gegenüber Funktionshandbuch PROFINET Standard-Telegrammen. Damit ist der in der Automati- (https://support.automation.siemens sierungstechnik erforderliche Determinismus sicherge- .com/WW/view/de/49948856) stellt. Bei diesem Verfahren werden die Daten über priorisierte Ethernet-Telegramme übertragen. IRT (Isochronous Real- Für die IRT-Daten steht eine reservierte Bandbreite in-...
  • Seite 27 Produktübersicht 2.4 Firmware-Funktionen Funktion Beschreibung Weitere Infos Shared Device Die Funktion "Shared Device" ermöglicht es Ihnen, die Module bzw. Submodule eines IO-Device zwischen verschiedenen IO-Controllern aufzuteilen. In größeren oder weit verteilten Anlagen werden häufig zahlreiche IO-Controller eingesetzt. Ohne die Funktion "Shared Device"...
  • Seite 28 Produktübersicht 2.4 Firmware-Funktionen Funktion Beschreibung Weitere Infos Die Technologie-CPUs der SIMATIC S7-1500 unterstüt- Erweiterte Motion Control- Themenseite Motion Control Funktionen zen erweiterte Motion Control-Funktionen mit den zusätzlichen Technologieobjekten Kurvenscheibe, Leit- achsstellvertreter und Kinematik: • Erweiterte Gleichlauffunktionen Aufsynchronisieren mit Vorgabe der Synchron- –...

  • Seite 29: Siehe Auch

    Optimalen Bausteinschutz, da die Benutzer das Passwort selbst nicht kennen. Siehe auch Funktionshandbuch S7-1500 Motion Control (https://support.automation.siemens.com/WW/view/de/109749262) Funktionshandbuch S7-1500T Motion Control (https://support.industry.siemens.com/cs/ww/de/view/109781854) S7-1500T Kinematic (https://support.industry.siemens.com/cs/ww/de/view/109766463) FHB Achsfunktionen (https://support.industry.siemens.com/cs/ww/de/view/109766462) FHB Messtaster- und Nockenfunktionen (https://support.industry.siemens.com/cs/ww/de/view/109766466) FHB Gleichlauffunktionen (https://support.industry.siemens.com/cs/ww/de/view/109766464) CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...

  • Seite 30: Bedien- Und Anzeigeelemente

    Produktübersicht 2.5 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 2.5.1 Frontansicht der CPU mit geschlossener Frontklappe Das folgende Bild zeigt die Frontansicht der CPU 1516T-3 PN/DP. ① LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU ② Display ③ Bedientasten Bild 2-2 Ansicht der CPU 1516T-3 PN/DP (mit Frontklappe) - Vorderseite Hinweis Temperaturbereich für Display...
  • Seite 31 Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch S7-1500/ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simulator (https://support.industry.siemens.com/cs/de/de/view/109761758). CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...

  • Seite 32: Frontansicht Der Cpu Ohne Frontklappe

    Produktübersicht 2.5 Bedien- und Anzeigeelemente 2.5.2 Frontansicht der CPU ohne Frontklappe Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1516T-3 PN/DP. ① Betriebsartenschalter ② keine Funktion ③ PROFIBUS-Schnittstelle (X3) ④ Befestigungsschrauben ⑤ Anschluss für die Versorgungsspannung ⑥ PROFINET IO-Schnittstelle (X2) mit 1 Port ⑦...

  • Seite 33: Rückansicht Der Cpu

    Produktübersicht 2.6 Betriebsartenschalter 2.5.3 Rückansicht der CPU Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1516T-3 PN/DP. ① Schirmkontaktflächen ② Steckverbindung für Stromversorgung ③ Steckverbindung für Rückwandbus ④ Befestigungsschrauben Bild 2-5 Ansicht der CPU 1516T-3 PN/DP - Rückseite Betriebsartenschalter Über die Betriebsartenschalter stellen Sie die Betriebsart der CPU ein.

  • Seite 34: Anschließen

    Anschließen Dieses Kapitel enthält Informationen zur Anschlussbelegung der einzelnen Schnittstellen und das Prinzipschaltbild der CPU 1516T-3 PN/DP. DC 24 V-Versorgungsspannung (X80) Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Die folgende Tabelle zeigt die Signalnamen und die Bezeichnungen der Anschlussbelegung der DC 24 V-Versorgungsspannung.

  • Seite 35: Profinet-Schnittstelle X2 Mit 1 Port (X2 P1)

    Anschließen PROFINET-Schnittstelle X1 mit 2-Port-Switch (X1 P1 R und X1 P2 R) Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker. • Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI-X). • Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X).

  • Seite 36: Zuordnung Der Mac-Adressen

    Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). Zuordnung der MAC-Adressen Die CPU 1516T-3 PN/DP besitzt zwei PROFINET-Schnittstellen, die erste Schnittstelle besitzt zwei Ports. Die PROFINET-Schnittstellen haben jeweils eine MAC-Adresse und jeder der PROFINET-Ports hat eine eigene MAC-Adresse, so dass es für die CPU 1516T-3 PN/DP...
  • Seite 37 Anschließen Die folgende Tabelle zeigt, wie die MAC-Adressen zugeordnet sind. Tabelle 3- 3 Zuordnung der MAC-Adressen Zuordnung Beschriftung MAC-Adresse 1 PROFINET-Schnittstelle X1 • Front belasert (sichtbar in STEP 7 bei erreichbare Teil- • Rechte Seitenfläche belasert nehmer) (Beginn des Nummernbandes) MAC-Adresse 2 Port X1 P1 R (z.
  • Seite 38 Anschließen Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1516T-3 PN/DP. ① Display PN X1 P1 R PROFINET-Schnittstelle X1 Port 1 ② Betriebsartenschalter RUN/STOP/MRES PN X1 P2 R PROFINET-Schnittstelle X1 Port 2 ③ Elektronik PN X2 P1 PROFINET-Schnittstelle X2 Port 1 ④...

  • Seite 39: Alarme, Diagnose-, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (https://support.automation.siemens.com/WW/view/de/59192926). Status- und Fehleranzeige der CPU LED-Anzeige Das folgende Bild zeigt die LED-Anzeigen der CPU 1516T-3 PN/DP.
  • Seite 40 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der RUN/STOP-, ERROR- und MAINT-LEDs Die CPU 1516T-3 PN/DP besitzt zur Anzeige des aktuellen Betriebszustands und des Diagnosezustandes drei LEDs. Die folgende Tabelle zeigt die Bedeutung der verschiedenen Kombinationen der Farben der RUN/STOP-, ERROR- und MAINT-LED.
  • Seite 41 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU RUN/STOP-LED ERROR-LED MAINT-LED Bedeutung Anlauf (Übergang von STOP → RUN) LED aus LED aus LED blinkt gelb/grün Anlauf (Booten der CPU) Test der LEDs beim Anlauf, Stecken eines Moduls. LED blinkt rot LED blinkt gelb LED blinkt...

  • Seite 42: Technische Daten

    Technische Daten Die folgende Tabelle zeigt die Technischen Daten mit Stand 12/2017. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7516-3TN00-0AB0/td?dl=de). Artikelnummer 6ES7516-3TN00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1516T-3 PN/DP HW-Funktionsstand FS10 Firmware-Version V2.9 Produktfunktion Ja; I&M0 bis I&M3 •...
  • Seite 43 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Speicher Anzahl Steckplätze für SIMATIC Memory Card SIMATIC Memory Card erforderlich Arbeitsspeicher 1,5 Mbyte • integriert (für Programm) 5 Mbyte • integriert (für Daten) Ladespeicher 32 Gbyte • steckbar (SIMATIC Memory Card), max. Pufferung • wartungsfrei CPU-Bearbeitungszeiten für Bitoperationen, typ.
  • Seite 44 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 • Anzahl Asynchron-Fehler-OBs • Anzahl Synchron-Fehler-OBs • Anzahl Diagnosealarm-OBs Schachtelungstiefe • je Prioritätsklasse Zähler, Zeiten und deren Remanenz S7-Zähler 2 048 • Anzahl Remanenz einstellbar – IEC-Counter beliebig (nur durch den Arbeitsspeicher begrenzt) • Anzahl Remanenz einstellbar –...
  • Seite 45 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Peripherieadressbereich 32 kbyte; alle Eingänge liegen im Prozessabbild • Eingänge 32 kbyte; alle Ausgänge liegen im Prozessabbild • Ausgänge davon je integriertem IO-Subsystem 8 kbyte Eingänge (Volumen) – 8 kbyte Ausgänge (Volumen) – davon je CM/CP 8 kbyte Eingänge (Volumen) –...
  • Seite 46 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Uhrzeitsynchronisation • unterstützt • auf DP, Master • im AS, Master • im AS, Slave • am Ethernet über NTP Schnittstellen Anzahl Schnittstellen PROFINET Anzahl Schnittstellen PROFIBUS 1. Schnittstelle Schnittstellenphysik Ja; X1 • RJ 45 (Ethernet) •...
  • Seite 47 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 8; in Summe über alle Schnittstellen Anzahl gleichzeitig aktivierba- – rer/deaktivierbarer IO-Devices, max. Anzahl der IO-Devices pro Werkzeug, – max. Minimalwert der Aktualisierungszeit ist auch ab- Aktualisierungszeiten – hängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten Aktualisierungszeit bei IRT 250 µs bis 4 ms;...
  • Seite 48 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Protokolle Ja; IPv4 • IP-Protokoll • PROFINET IO-Controller • PROFINET IO-Device • SIMATIC-Kommunikation Ja; optional auch verschlüsselt möglich • Offene IE-Kommunikation • Webserver Nein • Medienredundanz PROFINET IO-Controller Dienste PG/OP-Kommunikation – Nein Taktsynchronität – Nein Direkter Datenaustausch –...
  • Seite 49 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 PROFINET IO-Device Dienste PG/OP-Kommunikation – Nein Taktsynchronität – Nein – Ja; per Anwenderprogramm PROFIenergy – Nein Priorisierter Hochlauf – Shared Device – Anzahl IO-Controller bei Shared Device, – max. Ja; per Anwenderprogramm Aktivieren/Deaktivieren von I-Devices – Ja;...
  • Seite 50 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Protokolle Anzahl Verbindungen 256; über integrierte Schnittstellen der CPU und • Anzahl Verbindungen, max. angeschlossener CPs / CMs • Anzahl Verbindungen reserviert für ES/HMI/Web • Anzahl Verbindungen über integrierte Schnittstellen • Anzahl S7-Routing Verbindungen Redundanzbetrieb • H-Sync-Forwarding Medienredundanz nur über 1.
  • Seite 51 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 • • SNMP • • LLDP Ja; optional • Verschlüsselung Webserver Ja; Standard- und Anwenderseiten • HTTP Ja; Standard- und Anwenderseiten • HTTPS OPC UA Ja; Lizenz "Medium" erforderlich • Runtime-Lizenz erforderlich • OPC UA Client Applikations-Authentifizierung –...
  • Seite 52 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Applikations-Authentifizierung – verfügbare Security Policies: None, Security Policys – Basic128Rsa15, Basic256Rsa15, Basic256Sha256 "Anonym" oder mittels Benutzername & Passwort Benutzer-Authentifizierung – GDS Unterstützung (Zertifikatsma- – nagement) Anzahl Sessions, max. – 100 000 Anzahl erreichbarer Variablen, max. – 20 000 Anzahl registrierbarer Knoten, max.
  • Seite 53 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 Test- Inbetriebnahmefunktionen Gemeinsame Inbetriebnahme (Team Enginee- Ja; paralleler Online-Zugriff möglich für bis zu 8 ring) Engineering Systeme Status Baustein Ja; bis zu 8 gleichzeitig (in Summe über alle ES- Clients) Einzelschritt Nein Anzahl Haltepunkte Status/Steuern • Status/Steuern Variable Ein-/Ausgänge, Merker, DB, Peripherieein- •...
  • Seite 54 Technische Daten Artikelnummer 6ES7516-3TN00-0AB0 je Nocken – je Nockenspur – je Messtaster – • Anzahl verfügbarer Extended Motion Con- trol Ressourcen für Technologieobjekte • benötigte Extended Motion Control Ressourcen je Kurvenscheibe (1 000 Punkte und 50 – Segmente) je Kurvenscheibe (10 000 Punkte und –...

  • Seite 55: Allgemeine Technische Daten

    129 mm Gewichte Gewicht, ca. 1 978 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...

  • Seite 56: Maßbild

    Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1516T-3 PN/DP Bild A-1 Maßbild der CPU 1516T-3 PN/DP, Front- und Seitenansicht CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...
  • Seite 57 Maßbild Bild A-2 Maßbild CPU 1516T-3 PN/DP, Seitenansicht mit geöffneter Frontklappe CPU 1516T-3 PN/DP (6ES7516-3TN00-0AB0) Gerätehandbuch, 05/2021, A5E40898345-AB...
