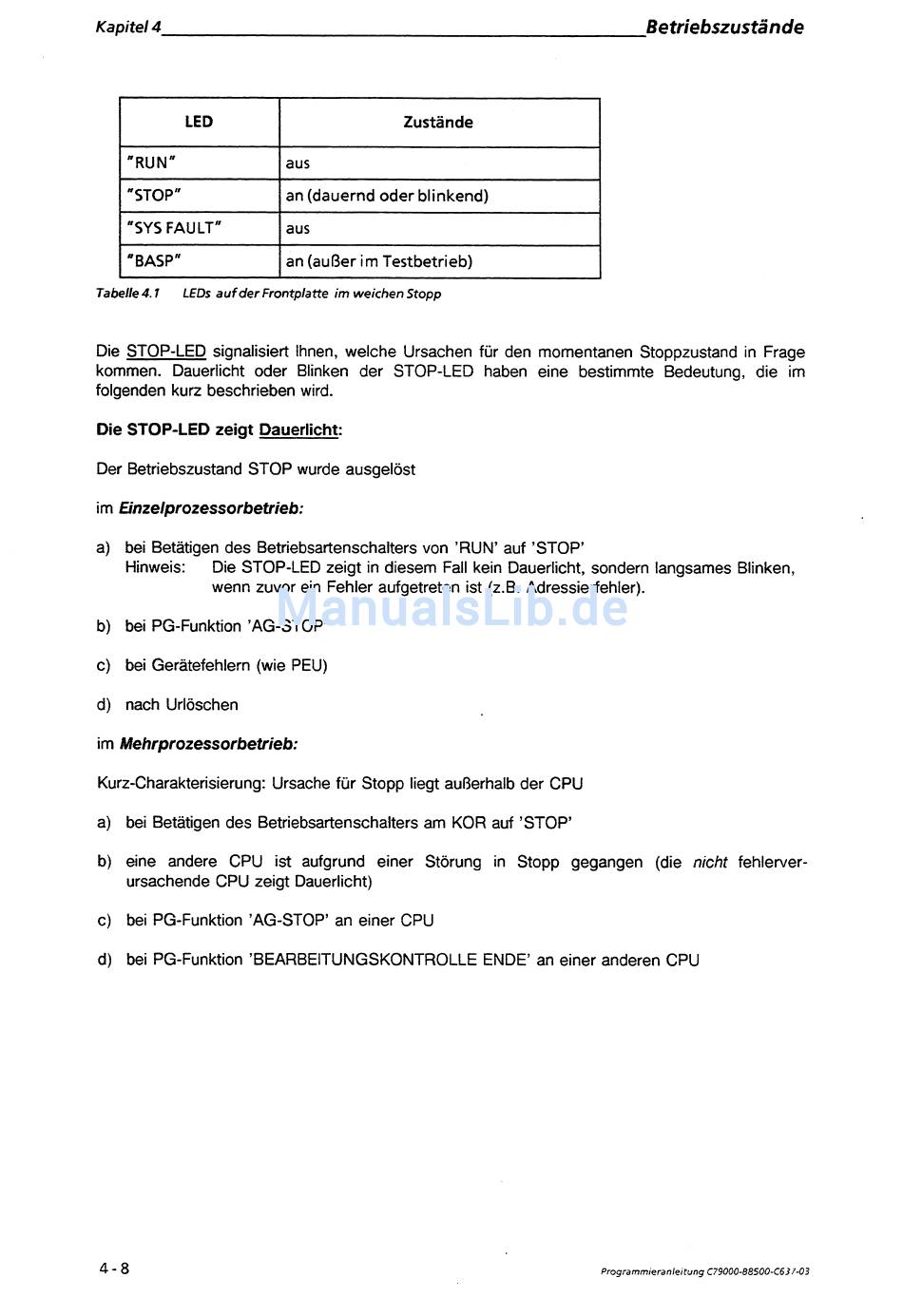

Kapitel 4
Betriebszustände
Tabelle 4.1
LEDs auf der Frontplatte im weichen Stopp
LED
"RUN"
"STOP"
"SYS FAULT"
"BASP"
Die STOP-LED signalisiert Ihnen, welche Ursachen für den momentanen Stoppzustand in Frage
kommen. Daueriicht oder Blinken der STOP-LED haben eine bestimmte Bedeutung, die im
folgenden kurz beschrieben wird.
Zustände
aus
an (dauernd oder blinkend)
aus
an (außer im Testbetrieb)
Die STOP-LED zeigt Dauerlicht:
Der Betriebszustand STOP wurde ausgelöst
im Einzelprozessorbetrieb:
a) bei Betätigen des Betriebsartenschalters von 'RUN' auf 'STOP'
Hinweis:
Die STOP-LED zeigt in diesem Fall kein Dauerlicht, sondern langsames Blinken,
wenn zuvor ein Fehler aufgetreten ist @.B. Adressierfehler).
b) bei PG-Funktion 'AG-STOP'
C) bei Gerätefehlern (wie PEU)
d) nach Urlöschen
im Mehrprozessorbetrieb:
Kurz-Charakterisierung: Ursache für Stopp liegt außerhalb der CPU
a) bei Betätigen des Betriebsartenschalters am KOR auf 'STOP'
b) eine andere CPU ist aufgrund einer Störung in Stopp gegangen (die nicht fehlerver-
ursachende CPU zeigt Dauerlicht)
C)
bei PG-Funktion 'AG-STOP' an einer CPU
d) bei PG-Funktion 'BEARBEITUNGSKONTROLLE ENDE' an einer anderen CPU
Programmieranleitung
C79000-88500-C63/-03
