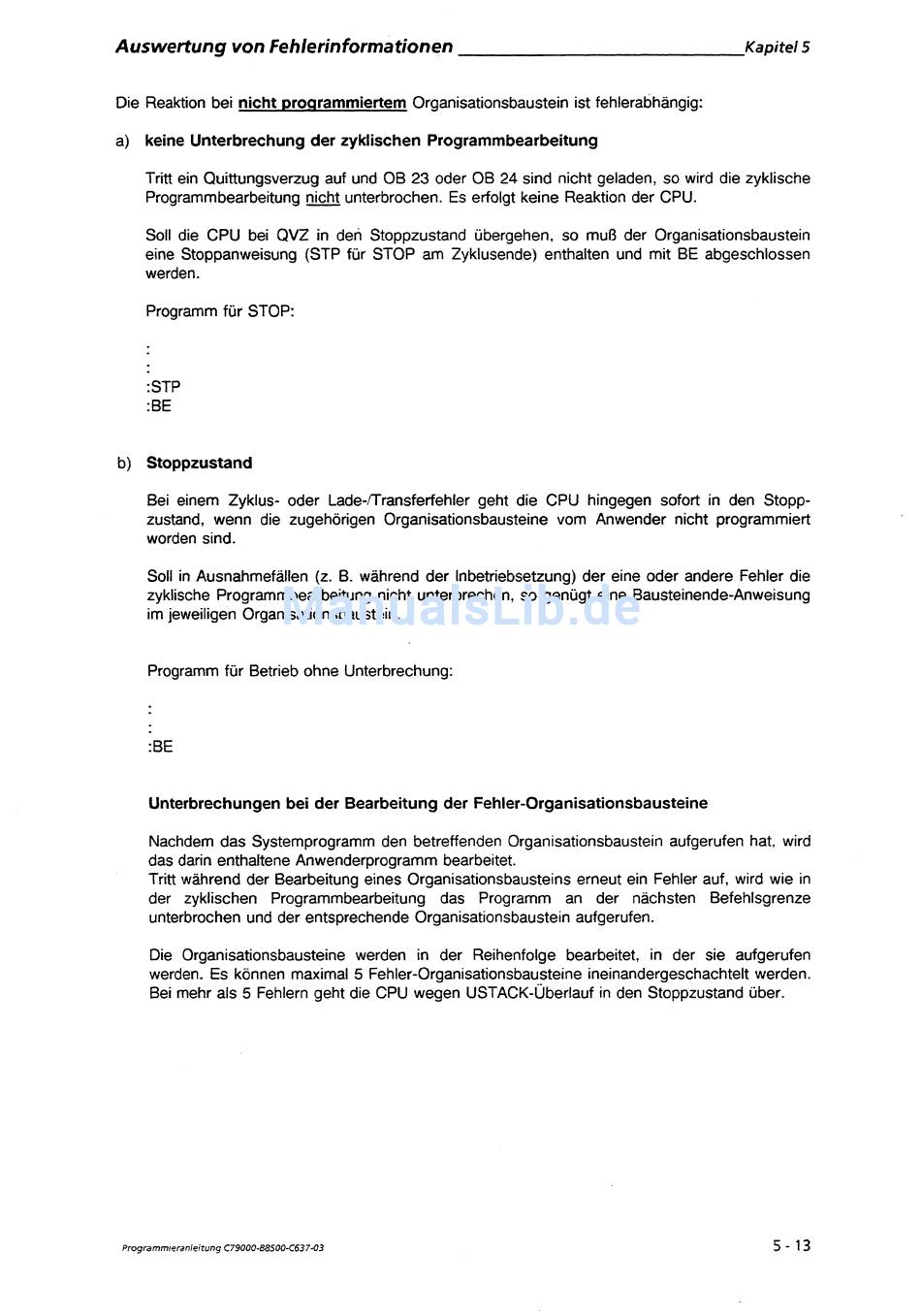

Auswertung von Fehlerinformationen
Kapitel 5
Die Reaktion bei nicht proarammiertem Organisationsbaustein ist fehlerabhängig:
a) keine Unterbrechung der zyklischen Programmbearbeitung
Tritt ein Quittungsverzug auf und OB 23 oder OB
24
sind nicht geladen, so wird die zyklische
Programmbearbeitung
nicht
unterbrochen. Es erfolgt keine Reaktion der CPU.
Soll die CPU bei QVZ in den Stoppzustand übergehen. so muß der Organisationsbaustein
eine Stoppanweisung (STP für STOP am Zyklusende) enthalten und mit BE abgeschlossen
werden.
Programm für STOP:
b) Stoppzustand
Bei einem Zyklus- oder Lade-flransferfehler geht die CPU hingegen sofort in den Stopp-
zustand, wenn die zugehörigen Organisationsbausteine vom Anwender nicht programmiert
worden sind.
Soll in Ausnahmefällen (z. B. während der Inbetriebsetzung) der eine oder andere Fehler die
zyklische Programmbearbeitung nicht unterbrechen, so genügt eine Bausteinende-Anweisung
im jeweiligen Organisationsbaustein.
Programm für Betrieb ohne Unterbrechung:
Unterbrechungen bei der Bearbeitung der Fehler-Organisationsbausteine
Nachdem das Systemprogramm den betreffenden Organisationsbaustein aufgerufen hat, wird
das darin enthaltene Anwenderprogramm bearbeitet.
Tritt während der Bearbeitung eines Organisationsbausteins erneut ein Fehler auf, wird wie in
der zyklischen Programmbearbeitung das Programm an der nächsten Befehlsgrenze
unterbrochen und der entsprechende Organisationsbaustein aufgerufen.
Die Organisationsbausteine werden in der Reihenfolge bearbeitet, in der sie aufgerufen
werden. Es können maximal 5 Fehler-Organisationsbausteine ineinandergeschachtelt werden.
Bei mehr als 5 Fehlern geht die CPU wegen U S T A C K - Ü ~ ~ ~ I ~ U ~
in den Stoppzustand über.
Programmreranleitung
C79000-88500-C637-03
