Montaae des ZG
S5- 155U
2
Montage des ZG S5-155U
2.1
Einbau des Zentralgerätes
Das Zentralgerät S5-155U ist für den Einbau in Schränke, an Gerüsten und Wänden ausgelegt.
(Siehe hierzu Kapitel 3.3 in Reg. 2; Vorgaben beim Aufbau eines Schrankes sowie Kapitel 2.7;
Gerüst- und Wandmontage von SlMATlC S5-Steuerungen).
Für Anschluß- und Wartungsarbeiten muß das ZG S5-155U nur von vorne zugänglich sein.

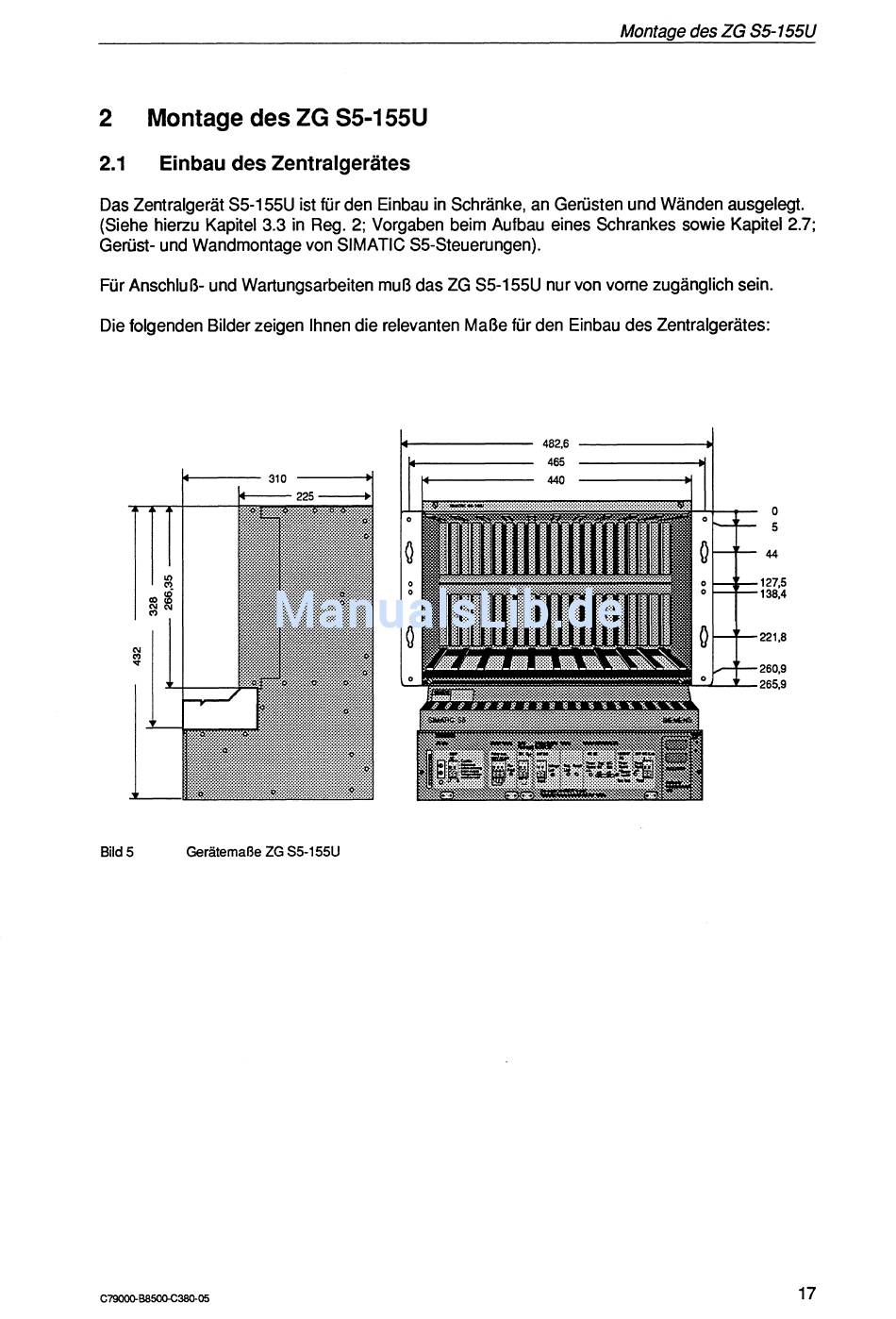

Die folgenden Bilder zeigen Ihnen die relevanten Maße für den Einbau des Zentralgerätes:
5
Gerätemaße
ZG
S5-155U
