3
Betrieb
3 . 1 Anzeige- und Bedienelemente
Einstellung des Koordinierungsteils:
S1.3
Testfunktion
S1.4 bis S1.6
Anzahl der CPUs
Einstellung des PG-Multiplexers:
S2.2 bis S2.6
Basisadresse
S3.1 bis S3.8
Einblenden der vom KOR
9 2 3
C zu bedienenden
Steckplätze
Zentraler Betriebsartenschalter für Neustart und Testbetrieb
aller CPUs im Mehrprozessorbetrieb
LEDs "BUS FAULT"
Sind den jeweiligen CPUs zugeordnet und leuchten, wenn der
Maximalwert der erlaubten Buszugriffszeit überschritten worden
ist
LED "IF FAULT"
Anzeige einer Störung der seriellen Schnittstelle

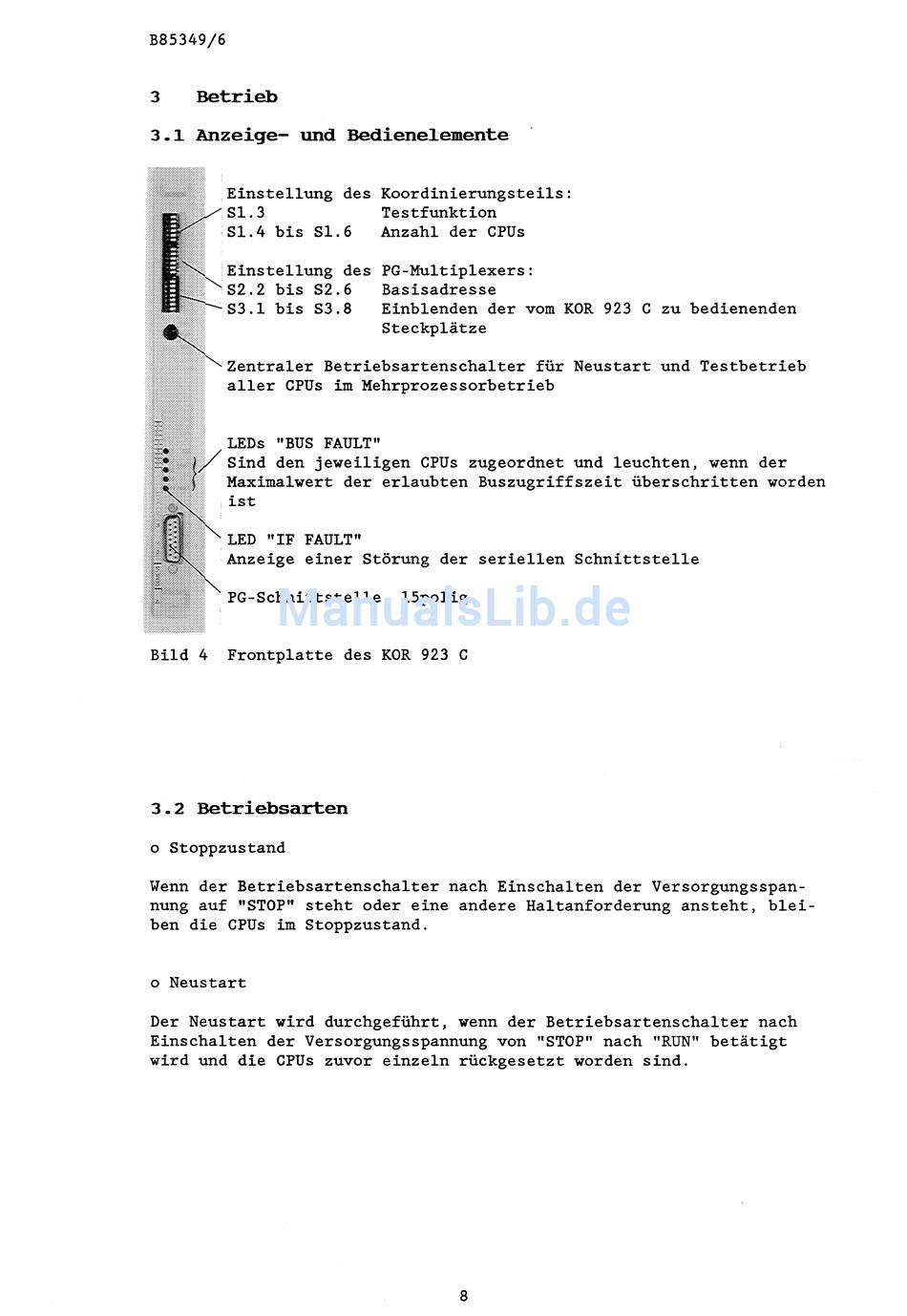

Bild 4 Frontplatte des KOR
9 2 3
C
3.2
Betriebsarten
o Stoppzustand
Wenn der Betriebsartenschalter nach Einschalten der Versorgungsspan-
nung auf "STOP" steht oder eine andere Haltanforderung ansteht, blei-
ben die CPUs im Stoppzustand.
o Neustart
Der Neustart wird durchgeführt, wenn der Betriebsartenschalter nach
Einschalten der Versorgungsspannung von "STOP" nach "RUN" betätigt
wird und die CPUs zuvor einzeln rückgesetzt worden sind.
