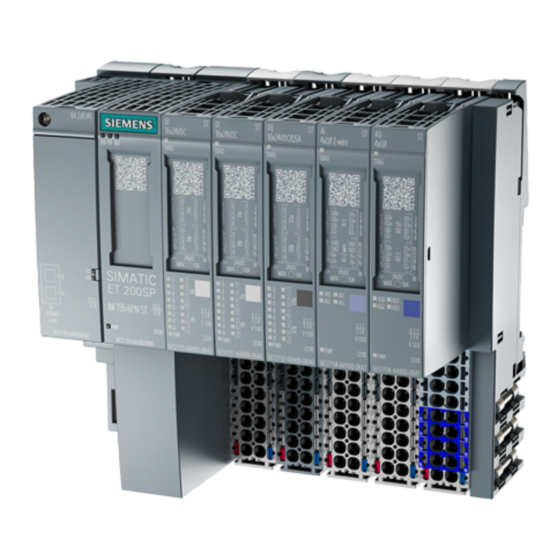

Siemens ET 200SP Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Controller
  5. ET 200SP
  6. Handbuch

Siemens ET 200SP Handbuch

Open controller
Vorschau ausblenden Andere Handbücher für ET 200SP:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens ET 200SP

Inhaltszusammenfassung für Siemens ET 200SP

  • Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Sicherheitshinweise ___________________ Produktübersicht ET 200SP Open Controller CPU 1515SP PC (F) ___________________ Montieren ___________________ Anschließen Gerätehandbuch ___________________ Diagnose-, Fehler- und Systemmeldung ___________________ Inbetriebnehmen ___________________ Funktionen ___________________ Instandhalten ___________________ Technische Daten ___________________ Zubehör/Ersatzteile ___________________ Abkürzungen...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

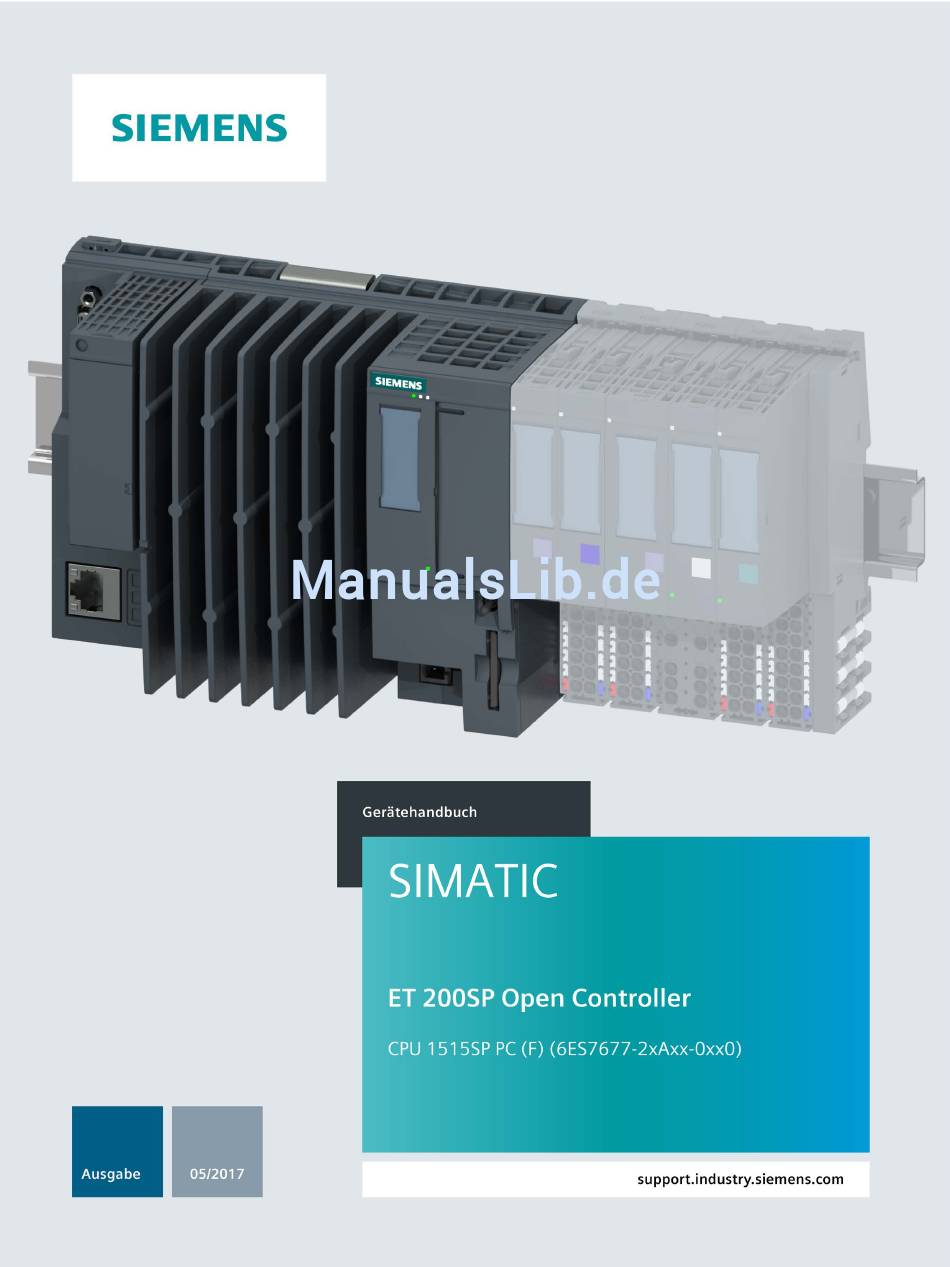

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch Dezentrales Peripherie- system ET 200SP. Funktionen, die das System generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System-/Funktions- handbücher ermöglichen es Ihnen, die CPU 1515SP PC (F) in Betrieb zu nehmen.
  • Seite 5 Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
  • Seite 6 Diese Informationen bietet Ihnen der Siemens Industry Online Support im Internet (http://www.siemens.com/automation/service&support). Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
  • Seite 7 Vorwort Hinweise zur Absicherung von Administrator-Accounts Einem Benutzer mit Administratorrechten stehen an dem System weitreichende Zugriffs- und Manipulationsmöglichkeiten zur Verfügung. Achten Sie daher auf eine angemessene Absicherung der Administrator-Accounts, um unberechtigte Veränderungen zu verhindern. Verwenden Sie dazu sichere Passwörter und nutzen einen Standard-Benutzer-Account für den regulären Betrieb.

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................11 Dokumentationen zur CPU 1515SP PC (F) ................15 Sicherheitshinweise ..........................16 Einsatzhinweise ........................18 Produktübersicht ........................... 19 Failsafe-Option ........................19 Eigenschaften ........................20 Beispielkonfiguration ......................22 Komponenten ......................... 24 Aufbau der Geräte ......................... 25 Bedien- und Anzeigeelemente ....................
  • Seite 9 Inhaltsverzeichnis Inbetriebnehmen ........................... 49 Hinweise zur Inbetriebnahme ....................49 Erstinbetriebnahme ......................... 50 Erstkonfiguration eines Open Controllers ................53 License Keys installieren ......................55 Sicherheitscenter Windows ....................57 CPU 1515SP PC (F) einschalten / ausschalten ..............58 Funktionen ............................59 Überwachungsfunktionen ....................... 59 Remanenzspeicher NVRAM ....................
  • Seite 10 Mechanische und klimatische Umgebungsbedingungen ............ 110 10.5 Angaben zu Isolation, Schutzklasse, Schutzart und Nennspannung ........113 10.6 Einsatz der ET 200SP im explosionsgefährdeten Bereich Zone 2 ........114 10.7 Baugruppendaten ........................ 114 10.7.1 CPU 1515SP PC, Systemvariante WES7 E 32Bit 4GB RAM ..........114 10.7.2...

  • Seite 11: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.

  • Seite 12: Dokumentationen Zur Cpu 1515Sp Pc (F)

    1.1 Dokumentationen zur CPU 1515SP PC (F) Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentrale Peripheriesystem SIMATIC ET 200SP, z. B. Diagnose, Kommunikation, Webserver, Motion Control und OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (http://w3.siemens.com/mcms/industrial-automation-systems-...

  • Seite 13: Anwendungsbeispiele

    ● Produktbilder, 2D-Maßbilder, 3D-Modelle, Geräteschaltpläne, EPLAN-Makrodateien ● Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate ● Produktstammdaten Sie finden "mySupport" - CAx-Daten im Internet (http://support.industry.siemens.com/my/ww/de/CAxOnline). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne...
  • Seite 14 ● Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.

  • Seite 15: Dokumentationen Zur Cpu 1515Sp Pc (F)

    Zum Einsatz der CPU 1515SP PC (F) sind folgende weitere Dokumentationen erforderlich: ● Bedienhandbuch S7-1500 Software Controller (http://support.automation.siemens.com/WW/view/de/109249299) ● Systemhandbuch WinCC Advanced V14 (http://support.automation.siemens.com/WW/view/de/109742297) ● Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) ● Gerätehandbuch Servermodul (http://support.automation.siemens.com/WW/view/de/63257531) CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 16: Sicherheitshinweise

    Schutzmaßnahmen zur IT-Security ergreifen, z. B. Netzwerksegmentierung. Verplomben Sie die Abdeckung, um die CFast-Karte mit dem Betriebssystem der CPU 1515SP PC (F) vor unbefugtem Zugriff zu schützen. Weitere Informationen zum Thema Industrial Security finden Sie im Internet (http://www.siemens.com/industrialsecurity). CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 17: Reparaturen

    Sicherheitshinweise Reparaturen WARNUNG Beschädigung durch Öffnen des Geräts Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Sachschäden oder Gefahren für den Benutzer entstehen. Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Weitere Informationen zur Reparatur siehe Kapitel Gerät zum Kundendienst einsenden (Seite 100).

  • Seite 18: Einsatzhinweise

    Sicherheitshinweise 2.1 Einsatzhinweise Einsatzhinweise WARNUNG Gefährdungen an der ungeschützten Maschine oder Anlage An der ungeschützten Maschine können entsprechend der Ergebnisse einer Risikoanalyse Gefährdungen bestehen. Die Gefährdungen können zu Personenschaden führen. Die Gefährdung von Personen vermeiden Sie entsprechend der Risikoanalyse durch folgende Maßnahmen: •...

  • Seite 19: Produktübersicht

    Informationen zum Einsatz der F-CPUs im Sicherheitsbetrieb erhalten Sie im Programmier- und Bedienhandbuch SIMATIC Safety - Projektieren und Programmieren (http://support.automation.siemens.com/WW/view/de/54110126). Informationen zum Einsatz des Software Controllers CPU 1505SP (F) finden Sie im dazugehörigen Gerätehandbuch (https://support.industry.siemens.com/cs/ww/de/view/109740725) und in der F- Produktinformation (https://support.industry.siemens.com/cs/ww/de/view/109478599). CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 20: Eigenschaften

    Produktübersicht 3.2 Eigenschaften Eigenschaften Artikelnummer 6ES7677-2xAxx-0xx0 Die vollständige Artikelnummer ist abhängig von der Systemvariante und der Bestelloption. Ansicht des Moduls Das folgende Bild zeigt die CPU 1515SP PC. Bild 3-1 CPU 1515SP PC mit mitgeliefertem Zubehör CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...
  • Seite 21 – S7-1500 Software Controller: CPU 1505SP (F) – Optional mit HMI: WinCC Runtime Advanced ab V14 SP1 ● Schnittstellen – Eine Schnittstelle für die wechselbaren ET 200SP BusAdapter zum Anschluss von PROFINET IO (2 Ports) – Eine Schnittstelle zur Anbindung von Geräten über Industrial Ethernet (Gigabit Ethernet) –...

  • Seite 22: Systemvarianten Und Bestelloptionen

    Aufbau Die CPU 1515SP PC (F) wird auf eine Profilschiene nach EN 60715 montiert. Durch ET 200SP Module im zentralen Baugruppenträger entsteht ein modulares System. Sie können die CPU 1515SP PC (F) als PROFINET IO-Controller verwenden. Der Anschluss der PROFINET IO-Devices erfolgt mit dem SIMATIC BusAdapter BA 2xRJ45 über die Ports der Schnittstelle X1 PN (LAN).
  • Seite 23 Produktübersicht 3.3 Beispielkonfiguration Beispielkonfiguration Das folgende Bild zeigt eine Beispielkonfiguration mit der CPU 1515SP PC (F). Bild 3-2 Beispielkonfiguration mit der CPU 1515SP PC (F) ① CPU 1515SP PC (F), Peripheriemodule, Servermodul ② Profilschiene ③ Flat Panel - Wide Screen Display ④...

  • Seite 24: Komponenten

    Produktübersicht 3.4 Komponenten Komponenten Komponenten der CPU 1515SP PC (F) Nachfolgende Tabelle enthält einen Überblick zu den Komponenten der CPU 1515SP PC (F): Tabelle 3- 1 Komponenten der CPU 1515SP PC Komponente Funktion Abbildung Profilschiene nach Die Profilschiene ist der Modulträger EN 60715 für die CPU 1515SP PC (F).

  • Seite 25: Aufbau Der Geräte

    Produktübersicht 3.5 Aufbau der Geräte Aufbau der Geräte Vorderansicht Bild 3-3 Vorderansicht CPU 1515SP PC (F) ① Profilschienenentriegelung ② Beschriftungsstreifen ③ Servermodul ④ Kühlrippen ⑤ Zugentlastung ⑥ Referenzbeschriftungsschilder CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 26: Bedien- Und Anzeigeelemente

    Produktübersicht 3.6 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Frontansicht des Moduls Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1515SP PC (F). Bild 3-4 Ansicht der CPU 1515SP PC (F) ① LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU ②...

  • Seite 27: Schacht Für Cfast-Karte

    Produktübersicht 3.6 Bedien- und Anzeigeelemente Schacht für CFast-Karte Auf der mitgelieferten SIMATIC CFast-Karte ist das Betriebssystem, die Runtime Software und das Projekt installiert. Die CFast-Karte ist der einzige Massenspeicher der CPU 1515SP PC (F). Hinweis Unbefugter Zugriff Verplomben Sie die Abdeckung des Schachts, um die CFast-Karte mit dem Betriebssystem der CPU 1515SP PC (F) vor unbefugtem Zugriff und Manipulation zu schützen.

  • Seite 28: Anschluss Für Die Versorgungsspannung

    Produktübersicht 3.6 Bedien- und Anzeigeelemente Anschluss für die Versorgungsspannung Die CPU 1515SP PC (F) verfügt über eine 2-polige Anschlussklemme für die Stromversorgung. Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Betriebsartenschalter Über den Betriebsartenschalter stellen Sie die Betriebsart der CPU ein. Tabelle 3- 3 Stellungen des Betriebsartenschalters Stellung Bedeutung...

  • Seite 29: Lieferumfang

    ● Überprüfen Sie die Lieferung auf Vollständigkeit. Wenn Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie Ihren Siemens Ansprechpartner. ● Bewahren Sie die mitgelieferten Unterlagen und Lizenzen auf. Sie gehören zum Gerät und sind der Nachweis dafür, dass Sie die auf der CFast-Karte vorinstallierte Software erworben haben.
  • Seite 30 Produktübersicht 3.7 Lieferumfang ACHTUNG Beschädigung des Geräts durch Betauung Wenn das Gerät während des Transports niedrigen Temperaturen oder extremen Temperaturschwankungen ausgesetzt wurde, kann sich Feuchtigkeit am oder im Gerät niederschlagen (Betauung). Feuchtigkeit kann Kurzschlüsse in elektrischen Schaltkreisen verursachen und das Gerät beschädigen.

  • Seite 31: Lieferumfang - Systemvariante Wes7 E 32Bit 4Gb Ram

    Produktübersicht 3.7 Lieferumfang 3.7.2 Lieferumfang - Systemvariante WES7 E 32Bit 4GB RAM Hinweis Auf dem Gerät befindet sich unabhängig von den Bestelloptionen immer die Bezeichnung CPU 1515SP PC mit der Artikelnummer 6ES7677-2AA40-0AA0. Im Lieferumfang der CPU 1515SP PC sind folgende Komponenten enthalten: Bestelloption CPU 1515SP PC CPU 1515SP PC...

  • Seite 32: Lieferumfang - Systemvariante Wes7 P 64Bit 4Gb Ram

    Produktübersicht 3.7 Lieferumfang Im Lieferumfang der CPU 1515SP PC F sind folgende Komponenten enthalten: Bestelloption CPU 1515SP PC F Artikelnummer 6ES7677-2FA31-0EB0 Zugentlastung mit Befestigungsschrauben Servermodul 30 GB CFast-Karte mit folgenden Vorinstallationen: Betriebssystem Windows Embedded Standard 7 E • S7-1500 Software Controller CPU 1505SP F •...
  • Seite 33 Produktübersicht 3.7 Lieferumfang Bestelloption CPU 1515SP PC CPU 1515SP PC + HMI CPU 1515SP PC (Ersatzteil) – S7-1500 Software Con- • troller CPU 1505SP – – WinCC RT Advanced ab • V14 SP1 Restore-DVD für die Wie- – derherstellung des Images DVD "Documentation and –...

  • Seite 34: Montieren

    Betrieb der Geräte sind zu berücksichtigen. Einbaulage Sie können das Dezentrale Peripheriesystem ET 200SP in jeder Einbaulage montieren. Die bevorzugte Einbaulage ist die waagerechte Montage an einer senkrechten Wand. Für die CPU 1515SP PC (F) gelten je nach Einbaulage Einschränkungen bei Umgebungstemperatur und Maximalausbau.
  • Seite 35 ET 200SP. Hinweis Bei erhöhter Schwing- und Schockbeanspruchung des Dezentralen Peripheriesystems ET 200SP empfehlen wir, die Profilschiene in Abständen von ca. 200 mm mit der Befestigungsebene zu verschrauben. Geeignete Oberflächenausführungen sind: ● Bandstahl gemäß Anhang A der EN 60715 oder ●...
  • Seite 36 ● Danach folgen BaseUnits BU..B (mit dunkler Klemmenbox). ● Auf die BaseUnits sind die jeweils passenden Peripheriemodule steckbar. Zueinander passende Kombinationen von BaseUnits und Peripheriemodulen finden Sie im Systemhandbuch ET 200SP (http://support.automation.siemens.com/WW/view/de/84133942). ● Das Servermodul schließt den Aufbau ab. Hinweis Montieren Sie die CPU 1515SP PC (F) nur bei abgeschalteter Versorgungsspannung.

  • Seite 37: Hardwareausbau

    Montieren 4.2 Hardwareausbau Hardwareausbau Maximalausbau mechanisch Sobald eine der folgenden Regeln zutrifft, ist der Maximalausbau erreicht: Tabelle 4- 1 Maximalausbau mechanisch Eigenschaften Regel Anzahl der Module Waagerechte Montage • – 0 bis 60 °C Umgebungstemperatur: maximal 32 Peripheriemodule und USB-Last –...

  • Seite 38: Cpu 1515Sp Pc (F) Montieren

    Montieren 4.3 CPU 1515SP PC (F) montieren CPU 1515SP PC (F) montieren Voraussetzung Die Profilschiene ist montiert. Benötigtes Werkzeug Schraubendreher 3 bis 3,5 mm (zur Befestigung der Zugentlastung und zur Demontage des BusAdapters) Zugentlastung befestigen Befestigen Sie die Zugentlastung an der linken Seite der CPU 1515SP PC (F) oben und unten mit den mitgelieferten Schrauben.

  • Seite 39: Cpu 1515Sp Pc (F) Demontieren

    Montieren 4.3 CPU 1515SP PC (F) montieren CPU 1515SP PC (F) demontieren Rechts von der CPU 1515SP PC (F) befinden sich die BaseUnits mit den Peripheriemodulen: 1. Schalten Sie die Versorgungsspannung an der CPU ab. 2. Betätigen Sie die Profilschienenentriegelung am ersten BaseUnit und verschieben Sie gleichzeitig die CPU parallel nach links, bis sie sich vom restlichen Modulverbund löst.

  • Seite 40: Anschließen

    Hinweise zum Anschließen Hinweis Regeln und Vorschriften zum Betrieb Anschließen Beachten Sie die Angaben im Kapitel im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) und im Funktionshandbuch Steuerungen störsicher aufbauen (http://support.automation.siemens.com/WW/view/de/59193566). ACHTUNG Störung durch Peripheriegeräte Der Anschluss von Peripheriegeräten kann zu Störungen am Gerät führen.

  • Seite 41: Anschluss- Und Prinzipschaltbild

    Anschließen 5.2 Anschluss- und Prinzipschaltbild Anschluss- und Prinzipschaltbild Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1515SP PC (F). ① Switch X1 PN (LAN) PROFINET-Schnittstelle X1 ② Elektronik PROFINET-Schnittstelle X1 Port 1 ③ Rückwandbusanschaltung PROFINET-Schnittstelle X1 Port 2 ④ Interne Versorgungsspannung Versorgungsspannung DC24V ⑤...

  • Seite 42: Elektrischer Aufbau

    Anschließen 5.3 Elektrischer Aufbau Elektrischer Aufbau Potentialgebundener Aufbau Hinweis Abweichend vom Dezentralen Peripheriesystems ET 200SP ist bei der CPU 1515SP PC (F) nur ein potentialgebundener Aufbau möglich. CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...
  • Seite 43 Anschließen 5.3 Elektrischer Aufbau Das folgende Bild zeigt eine CPU 1515SP PC (F) im Gesamtaufbau bei Einspeisung aus einem TN-S-Netz. Die PowerSupply versorgt die CPU 1515SP PC (F) und den Laststromkreis für die DC 24 V-Module. Bei der CPU 1515SP PC (F) besteht eine feste Verbindung zwischen der Masse Einspeise- Klemme und den Kontaktfedern zur Profilschiene.

  • Seite 44: Geräte Mit Netzwerken Verbinden

    Anschließen 5.4 Geräte mit Netzwerken verbinden Geräte mit Netzwerken verbinden Für die Integration in vorhandene oder geplante Systemumgebungen und Netzwerke stehen nachfolgende Möglichkeiten zur Verfügung. Ethernet Die integrierte Ethernet-Schnittstelle X2 PN/IE (LAN) (10/100/1000 MBit/s) können Sie für die Kommunikation und zum Datenaustausch mit Automatisierungsgeräten verwenden, z. B. SIMATIC S7.

  • Seite 45: Voraussetzung

    Anschließen 5.5 Leitungen sichern Voraussetzung ● Die Zugentlastung ist an der CPU befestigt. ● Die CPU ist montiert. Vorgehen Sichern Sie die USB- und die PROFINET-Leitungen mit Kabelbindern an der Zugentlastung. Bild 5-3 Gesicherte Leitungen CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 46: Diagnose-, Fehler- Und Systemmeldung

    Diagnose-, Fehler- und Systemmeldung Status- und Fehleranzeige LED-Anzeige Das folgende Bild zeigt die LED-Anzeigen der CPU 1515SP PC (F). ① RUN/STOP-LED (gelb/grüne LED) ② ERROR-LED (rote LED) ③ MAINT-LED (gelbe LED) ④ POWER-LED (gelb/grüne LED) Bild 6-1 LED-Anzeigen der CPU 1515SP PC (F) CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 47: Bedeutung Der Led-Anzeigen Bei Aktivem Software Controller

    Diagnose-, Fehler- und Systemmeldung 6.1 Status- und Fehleranzeige Bedeutung der LED-Anzeigen bei aktivem Software Controller Die CPU 1515SP PC (F) besitzt zur Anzeige des aktuellen Betriebszustandes und des Diagnosezustandes drei LEDs. Die folgende Tabelle zeigt die Bedeutung der Farbkombinationen der LED-Anzeigen im Zusammenhang mit dem Software Controller.
  • Seite 48 Diagnose-, Fehler- und Systemmeldung 6.1 Status- und Fehleranzeige RUN/STOP-LED ERROR-LED MAINT-LED Bedeutung Startup (Übergang von RUN → STOP) LED aus LED aus LED blinkt gelb/grün Anlauf (Booten der CPU) Test der LEDs beim Anlauf, Stecken LED blinkt rot LED blinkt gelb LED blinkt eines Moduls.

  • Seite 49: Inbetriebnehmen

    Inbetriebnehmen Hinweise zur Inbetriebnahme WARNUNG Unsachgemäße Inbetriebnahme in explosionsgefährdeten Bereichen Geräteausfall oder Explosionsgefahr in explosionsgefährdeten Bereichen. • Nehmen Sie das Gerät erst in Betrieb, wenn es vollständig montiert und gemäß den Angaben im Kapitel Enhanced Write Filter (EWF) (Seite 78) angeschlossen ist. •...

  • Seite 50: Erstinbetriebnahme

    3. Schließen Sie die Versorgungsspannung an. → Die PWR-LED leuchtet zuerst gelb, dann grün. → Das Gerät führt die Hardware-Initialisierung durch. 4. Warten Sie, bis das Siemens-Logo auf dem Bildschirm erlischt. 5. Folgen Sie den Anweisungen auf dem Bildschirm, um das Gerät zu konfigurieren ACHTUNG Fehlerhafte Installation Wenn Sie die Defaultwerte im BIOS-Setup ändern oder das Gerät während der Installation...

  • Seite 51: Erstinbetriebnahme Eines Open Controllers

    Inbetriebnehmen 7.2 Erstinbetriebnahme Erstinbetriebnahme eines Open Controllers Beim ersten Hochlauf Ihrer CPU 1515SP PC (F) werden Grundeinstellungen, Benutzername, Administrator-Passwort und IP-Adresse abgefragt. Danach wird auf dem Gerät automatisch das Betriebssystem eingerichtet, das auf der CFast-Karte vorinstalliert ist. Nachdem das Betriebssystem eingerichtet wurde, startet das Gerät erneut. Hinweis Die Erstinbetriebnahme ist nicht mit einem Multitouch Panel möglich, da die Multitouch- Treiber erst nach der Installation des Betriebssystems zur Verfügung stehen.
  • Seite 52 Auf dem Windows System ist bereits ein Benutzer "Operator" mit Standard Benutzerrechten angelegt. Der Benutzer ist in der Benutzergruppe "SIEMENS TIA Engineer". Hierdurch erlangt er die Rechte, um die installierten SIMATIC Software Produkte zu verwenden. Um die CPU 1515SP PC (F) direkt verwenden zu können, ist für den Benutzer "Operator"...

  • Seite 53: Erstkonfiguration Eines Open Controllers

    Um die Konfiguration im TIA Portal anzulegen, gehen Sie folgendermaßen vor: 1. Doppelklicken Sie in der Projektnavigation auf "Neues Gerät hinzufügen". 2. Wählen Sie unter "PC-Systeme > SIMATIC S7 Open Controller > ET 200SP Open Controller >" die "CPU 1515SP PC (F) (+HMI)" aus.

  • Seite 54: Projekt In Das Zielsystem Laden

    WinCC RT Advanced WinCC Runtime Advanced beinhaltet alle wesentlichen Funktionen für das Bedienen und Beobachten von Maschinen oder Anlagen. Verweis Weitere Informationen zu WinCC RT Advanced finden Sie im Systemhandbuch WinCC Advanced V14 (http://support.automation.siemens.com/WW/view/de/109742297). CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 55: License Keys Installieren

    CPU 1515SP PC (F) vorinstalliert. Rufen Sie die Software über das Icon auf dem Desktop oder einen Menübefehl auf. 1. Wählen Sie in der Windows Startleiste Start > All Programms > Siemens Automation > Automation License Manager.
  • Seite 56 Verweis Automation License Manager Weitere Informationen zu Lizenzen erhalten Sie im Handbuch Sie finden das Handbuch auf der CPU 1515SP PC (F) unter Start > All Programs > Siemens Automation > Documentation und im Internet (http://support.automation.siemens.com/WW/view/de/56956174). CPU 1515SP PC (F)

  • Seite 57: Sicherheitscenter Windows

    Inbetriebnehmen 7.5 Sicherheitscenter Windows Sicherheitscenter Windows Warnung des Windows-Sicherheitscenter Beim ersten Einschalten Ihres Geräts erhalten Sie eine Warnung des Windows- Sicherheitscenter. Das Sicherheitscenter überprüft den Status des Geräts im Hinblick auf die drei nachstehend aufgeführten wichtigen Sicherheitsaspekte. Wenn das Sicherheitscenter dabei ein Problem feststellt, gibt es Empfehlungen, wie Sie das Gerät besser schützen können.

  • Seite 58: Cpu 1515Sp Pc (F) Einschalten / Ausschalten

    Inbetriebnehmen 7.6 CPU 1515SP PC (F) einschalten / ausschalten CPU 1515SP PC (F) einschalten / ausschalten Voraussetzung Die Erstinbetriebnahme war erfolgreich. CPU 1515SP PC einschalten 1. Schalten Sie die Stromversorgung der CPU ein. Der Boot Manager GRUB4DOS startet. 2. Wählen Sie, in welchem Modus die CPU 1515SP PC (F) starten soll: –...

  • Seite 59: Funktionen

    Funktionen Überwachungsfunktionen Einleitung Die CPU 1515SP PC (F) verfügt über Überwachungsfunktionen, die Sie mit der entsprechenden Software nutzen können. Folgende Anzeige-, Überwachungs- und Kontrollfunktionen stehen zur Verfügung. ● Temperaturüberwachung ● Überwachung von Laufwerken mit SMART-Funktionalität ● Betriebsstundenzähler (Informationen zur Gesamtlaufzeit) SIMATIC IPC DiagBase Die SIMATIC IPC DiagBase Software ist im Lieferumfang der CPU 1515SP PC (F) enthalten.

  • Seite 60: Temperaturüberwachung

    Funktionen 8.2 Remanenzspeicher NVRAM Temperaturüberwachung Drei Temperaturfühler überwachen die Temperatur an mehreren Stellen der CPU 1515SP PC (F): ● Prozessortemperatur ● Temperatur in der Nähe der RAM ICs/Bausteine ● Temperatur der Grundbaugruppe Wenn einer der Temperaturwerte die eingestellte Temperaturschwelle überschreitet, löst die Temperaturüberwachung einen Temperaturfehler aus.

  • Seite 61: Bios Beschreibung

    Funktionen 8.3 BIOS Beschreibung BIOS Beschreibung 8.3.1 Einleitung BIOS-Setup Das BIOS-Setup befindet sich im BIOS-ROM. Die Informationen über den Systemaufbau werden im Speicher der CPU 1515SP PC (F) gespeichert. Über das Setup können Sie Folgendes einstellen: ● Den Hardwareausbau, z. B. Laufwerkstyp ●...

  • Seite 62: Bios-Setup Starten

    Funktionen 8.3 BIOS Beschreibung 8.3.2 BIOS-Setup starten Starten Sie das Setup-Programm wie folgt: 1. Schalten Sie das Gerät stromlos und schalten Sie es erneut ein (Kaltstart). In der Standardeinstellung der CPU 1515SP PC (F) erscheint nach dem Einschalten folgendes Bild: Bild 8-1 BIOS Setup Nach Ablauf der Anlauftests haben Sie die Möglichkeit, das Programm SETUP zu...

  • Seite 63: Bios-Setup-Menüs

    Funktionen 8.3 BIOS Beschreibung 8.3.3 BIOS-Setup-Menüs Übersicht BIOS-Setup Auf den folgenden Seiten sind die Menüs und Untermenüs dargestellt. ① Menüzeile ② Auswählbares Untermenü ③ Hilfefenster ④ Bedienzeile Bild 8-2 Aufbau der BIOS Setup Menüs CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 64: Menüaufbau

    Funktionen 8.3 BIOS Beschreibung Menüaufbau ① In der Menüzeile können Sie zwischen folgenden Menü-Masken wählen: [Information] [Main] [Advanced] [Security] [Power] [Boot] [Exit]. ② Im Hauptfenster werden verschiedene Einstellungen angezeigt oder Untermenüs gewählt. ③ Im Hilfefenster des jeweiligen Menüs finden Sie Informationen zum selektierten Setup- Eintrag.

  • Seite 65: Informationsmenü

    Funktionen 8.3 BIOS Beschreibung 8.3.3.1 Informationsmenü Das Menü zeigt die Versionen der gerätespezifischen Funktionen an. Halten Sie bei technischen Fragen zu Ihrem System diese Informationen für den Customer Support bereit. Beispiel Bild 8-3 Informationsmenü CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 66: Einstellungen Im Menü Main

    Funktionen 8.3 BIOS Beschreibung 8.3.3.2 Main Menü Einstellungen im Menü Main Bild 8-4 Main Menü Im Main Menü können Sie mit Cursortasten [↑] aufwärts und [↓] abwärts zwischen folgenden Systemeinstellungsfeldern wählen: Feld Bedeutung System Time Anzeigen und Einstellen der aktuellen Uhrzeit System Date Anzeige und Einstellen des aktuellen Kalenderdatums System Time und System Date (Uhrzeit und Datum)

  • Seite 67: Einstellungen Im Advanced Menü

    Funktionen 8.3 BIOS Beschreibung 8.3.3.3 Advanced Menü Einstellungen im Advanced Menü Bild 8-5 Advanced Menü Eintrag Bedeutung Boot Configuration Konfiguration der Boot Einstellungen IDE Configuration Konfiguration der Geräte Video Configuration Konfiguration der Grafikparameter CPU Related setting Konfiguration von CPU Parametern AMD PBS Option Konfiguration von Schnittstellen Untermenü...
  • Seite 68 Funktionen 8.3 BIOS Beschreibung Untermenü "Video Configuration" Eintrag Bedeutung UMA Sharing Memory Size Größe des Arbeitsspeichers für den Grafikprozessor einstellen. (256 MB) (Unified Memory Architecture; auch Shared Memory) Untermenü "CPU Related setting" Eintrag Bedeutung SVM support Secure Virtual Machine-Funktionalität freigeben (Enabled) oder sperren (Disabled).

  • Seite 69: Security Menü

    Funktionen 8.3 BIOS Beschreibung 8.3.3.4 Security Menü Einstellungen im Security Menü Bild 8-6 Security Menü Um die CPU 1515SP PC (F) vor unbefugter Benutzung zu schützen, vergeben Sie ein Passwort. Supervisor Pass- Installed Bestimmte Setup-Felder sind vom Anwender veränderbar, word auch das Supervisor-Passwort.

  • Seite 70: Einstellungen Im Power Menü

    Funktionen 8.3 BIOS Beschreibung 8.3.3.5 Power Menü Einstellungen im Power Menü Bild 8-7 Power Menü Im Power Menü legen Sie das Geräteverhalten nach einem Stromausfall und einem Wake Event fest. Eintrag Bedeutung Wake on PME Wenn aktiviert (Enabled), schaltet sich das Gerät dann ein, wenn ein Power Management Event auftritt.

  • Seite 71: Boot Menü

    Funktionen 8.3 BIOS Beschreibung 8.3.3.6 Boot Menü Einträge im Boot Menü Bild 8-8 Boot Menü In diesem Menü legen Sie das Boot-Verhalten des Geräts fest. Eintrag Bedeutung Quick Boot Freigeben (Enabled) bzw. deaktivieren (Disabled). Wenn freigegeben, dann startet das Gerät schneller, weil verschiede- ne Hardware-Funktionstests übersprungen werden.
  • Seite 72 Funktionen 8.3 BIOS Beschreibung Boot Device Priority > Untermenü "Boot Type Order" Eintrag Bedeutung Hard Disk Drive Einstellen der Boot-Reihenfolge der Gruppe der Laufwerke Einstellen der Boot-Reihenfolge der Gruppe der USB-Laufwerke Others Einstellen der Boot-Reihenfolge der Gruppe Others, z. B. Remote Boot Device In diesem Menü...

  • Seite 73: Einstellungen Im Exit Menü

    Funktionen 8.3 BIOS Beschreibung 8.3.3.7 Exit Menü Einstellungen im Exit Menü Bild 8-9 Menü Exit Das Setup-Programm wird immer über das Menü Exit beendet. Mit dem Menü speichern oder verwerfen Sie die durchgeführten Änderungen. Eintrag Bedeutung Exit Saving Changes Speichert alle Änderungen und startet danach das System mit den neuen Parametern neu Save Change Without Exit Speichert alle Änderungen...

  • Seite 74: Bios-Setup-Standardeinstellungen

    Funktionen 8.3 BIOS Beschreibung 8.3.4 BIOS-Setup-Standardeinstellungen Gerätekonfiguration dokumentieren Wenn Sie die Standardeinstellung des BIOS-Setups ändern, dann tragen Sie diese in die nachfolgende Tabelle ein. Damit haben Sie bei späteren Hardware-Änderungen die von Ihnen eingestellten Werte schnell verfügbar. Wir empfehlen Ihnen, dazu die nachfolgende Tabelle auszudrucken und, nachdem Sie Ihre Eintragungen vorgenommen haben, sorgfältig aufzubewahren.

  • Seite 75: Bios-Update

    Funktionen 8.3 BIOS Beschreibung Menü Systemparameter Standardeinstellungen Eigene Einstellungen Exit Exit Saving Change Standard Save Change Without Exit Exit Discarding Changes Load Optimal Defaults Load Custom Defaults Safe Custom Defaults Discard Changes 8.3.5 BIOS-Update Mit der SIMATIC IPC DiagBase Software (im Lieferumfang enthalten) können Sie folgende Aktionen durchführen: ●...

  • Seite 76: Bios-Update Durchführen

    → Die Windows Funktion beendet das Betriebssystem und den Software Controller. 4. Schalten Sie die Versorgungsspannung an der CPU 1515SP PC (F) ab. 5. Schließen Sie die Versorgungsspannung an. 6. Warten Sie, bis das Siemens-Logo erlischt. → Die CPU 1515SP PC (F) startet erneut. ACHTUNG Überschreiben des Supervisor Passworts beim BIOS-Update...

  • Seite 77: Schutzfunktionen Für Datenträger

    Funktionen 8.5 Schutzfunktionen für Datenträger Schutzfunktionen für Datenträger ACHTUNG Datenverlust Die Anzahl der Schreibzyklen auf CFast-Karten sind technisch bedingt begrenzt. Um Datenverluste zu vermeiden, muss daher die CFast-Karte besonders geschützt werden. Verwenden Sie einen Schreibfilter, um die Lebensdauer der CFast-Karte zu verlängern und einen möglichen Ausfall der CPU 1515SP PC (F) zu vermeiden.

  • Seite 78: Enhanced Write Filter (Ewf)

    Den EWF aktivieren Sie über den vorinstallierten SIMATIC IPC EWF Manager oder die Windows Konsolenanwendung ewfmgr.exe. SIMATIC IPC EWF Manager Sie starten die Software über Start > All Programs > Siemens Automation > SIMATIC > EWF Manager. In der Statuszeile können Sie über die Icons des SIMATIC IPC EWF Managers prüfen, ob der EWF aktiv ist.

  • Seite 79: Konsolenanwendung Ewfmgr.exe

    Funktionen 8.5 Schutzfunktionen für Datenträger Konsolenanwendung ewfmgr.exe Die Anwendung rufen Sie über die Windows Befehlszeile auf (Command Prompt). Zum Einstellen, Einschalten und Ausschalten des EWF stehen u. a. folgende Funktionen zur Verfügung: Tabelle 8- 2 Funktionen Enhanced Write Filter Funktion Kommando ewfmgr c: -enable Schreibschutz von Laufwerk C: einschalten...

  • Seite 80: Besonderheiten Beim Einsatz Des Ewf

    Funktionen 8.5 Schutzfunktionen für Datenträger Besonderheiten beim Einsatz des EWF ACHTUNG Datenverlust bei Spannungsausfall und bei Shutdown / Restart Wenn der EWF aktiv ist, dann gehen bei Spannungsausfall und bei Shutdown / Restart die erfolgten Änderungen auf Laufwerk C verloren. Verwenden Sie eine unterbrechungsfreie Stromversorgung, wenn Sie die Daten vor Verlust bei Spannungsausfall schützen wollen.

  • Seite 81: File-Based Write Filter (Fbwf)

    Funktionen 8.5 Schutzfunktionen für Datenträger Hinweis Automatische Sommer- / Winterzeitumstellung deaktivieren Systembedingt wird bei automatischer Sommer- / Winterzeitumstellung bei Systemen ohne zentrale Uhrzeitverwaltung und bei eingeschaltetem EWF die Uhrzeit im Zeitraum der Sommerzeit oder Winterzeit bei jedem Boot-Vorgang um eine Stunde vorgestellt oder zurückgestellt.

  • Seite 82: Konsolenanwendung Fbwfmgr.exe

    Funktionen 8.5 Schutzfunktionen für Datenträger Konsolenanwendung fbwfmgr.exe Die Anwendung rufen Sie über die Windows Befehlszeile auf (Command Prompt). Zum Einstellen, Einschalten und Ausschalten des FBWF stehen u. a. folgende Funktionen zur Verfügung: Tabelle 8- 3 Funktionen File-Based Write Filter Funktion Kommando fbwfmgr /displayconfig FBWF-Status anzeigen...
  • Seite 83 Funktionen 8.5 Schutzfunktionen für Datenträger Verweis Weitere Informationen zum FBWF erhalten Sie im Internet (http://msdn.microsoft.com/en- us/library/ff794219(v=winembedded.60).aspx). Weitere Informationen zum Thema Partitionen erweitern finden Sie im Kapitel Partitionierung verändern (Seite 85). CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 84: Instandhalten

    Weitere Informationen entnehmen Sie der zugehörigen Produktdokumentation. SIMATIC IPC Service USB Flashdrive Zur Datensicherung und zur Wiederherstellung können Sie die SIMATIC IPC Service USB FlashDrives einsetzen. Diese erhalten Sie über das Siemens Online-Bestellsystem (http://www.siemens.de/automation/mall). CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 85: Partitionierungen Verändern

    Instandhalten 9.2 Partitionierungen verändern Partitionierungen verändern 9.2.1 Partitionen im Auslieferungsstand Partitionierung der CFast-Karte Im Lieferzustand sind auf der CFast-Karte folgende Partitionen eingerichtet: Partition Name 30 GByte CFast-Karte Dateisystem (WES7 E 32Bit/WES7 P 64Bit) SYSTEM 19,5 GByte NTFS DATA 8 GByte NTFS 0,4 GByte WinCCMB...

  • Seite 86: Partitionierung Verändern

    Instandhalten 9.2 Partitionierungen verändern 9.2.2 Partitionierung verändern Wenn die Kapazitäten der Partitionen nicht ausreichen, haben Sie unter Windows 7 die Möglichkeit, die Partitionsgröße zu verändern (z. B. Laufwerk C: erweitern und Laufwerk D: verkleinern). Zum Erweitern der Partition muss freier Platz vorhanden sein. Freien Platz erkennen Sie an der Bezeichnung "Unallocated".
  • Seite 87 Instandhalten 9.2 Partitionierungen verändern Um Partition C: zu vergrößern, ist es zunächst erforderlich Partition D: zu löschen. Klicken Sie dafür mit der rechten Maustaste auf Partition D: und wählen Sie "Delete Volume..." Bild 9-2 Partition D: löschen Nun ist der Speicher, welchen Partition D: eingenommen hatte, für Partition C: verfügbar. Bild 9-3 Partition D: gelöscht CPU 1515SP PC (F)
  • Seite 88 Instandhalten 9.2 Partitionierungen verändern Klicken Sie nun mit der rechten Maustaste auf Partition C: und wählen Sie "Extend Volume...". Bild 9-4 Partition C: erweitern CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...
  • Seite 89 Instandhalten 9.2 Partitionierungen verändern Nach Aktivierung der Option "Extend Volume..." erscheint der "Extend Volume Wizard". Bild 9-5 Extend Volume Wizard Im folgenden Fenster haben Sie die Möglichkeit, Partition C: um den ganzen oder um einen Teil des verfügbaren Speichers zu erweitern. In unserem Beispiel erweitern wir Partition C: um 500 Mbyte.
  • Seite 90 Instandhalten 9.2 Partitionierungen verändern Nachdem Sie die Schritte des Wizards durchlaufen haben, zeigt Ihnen das Fenster "Computer Management" die neue Verteilung der Partitionsgrößen an. Bild 9-7 Ergebnis der Umpartitionierung Um den nicht zugeordneten Speicher wieder der Partition D: zuzuordnen, klicken Sie mit der rechten Maustaste auf den nicht zugeordneten Speicher und wählen Sie "New Simple Volume..."...
  • Seite 91 Instandhalten 9.2 Partitionierungen verändern Nach Aktivierung der Option "New Simple Volume..." erscheint der "New Simple Volume Wizard". Stellen Sie darin die gewünschte Speichergröße ein. Bild 9-9 Speichergröße auswählen Wählen Sie im nachfolgenden Fenster den Laufwerksbuchstaben D aus: Bild 9-10 Laufwerksbuchstabe zuweisen CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...
  • Seite 92 Instandhalten 9.2 Partitionierungen verändern Legen Sie dann die Formatierung für das Speichern von Daten auf die Partition fest. Bild 9-11 Formatierung festlegen Nachdem Sie die Formatierung festgelegt haben, erscheint eine Übersicht über Ihre gewählten Einstellungen. Klicken Sie anschießend auf "Finish", um den Vorgang abzuschließen.

  • Seite 93: Lieferzustand Wiederherstellen

    Instandhalten 9.3 Lieferzustand wiederherstellen Lieferzustand wiederherstellen Einleitung Auf der mitgelieferten Restore-DVD befinden sich das gesamte Image Ihres Betriebssystems und Ihrer Runtime Software. Über das SIMATIC Restore Menü können Sie die Original- Software der CPU 1515SP PC (F) wiederherstellen. Mit dem Restore Menü können Sie alternativ einen bootfähigen USB-Stick erstellen, um ohne ein DVD-ROM Laufwerk die Original-Software wiederherzustellen (siehe Kapitel Lieferzustand wiederherstellen mit USB-Stick (Seite 96)).

  • Seite 94: Voraussetzung

    Instandhalten 9.3 Lieferzustand wiederherstellen Voraussetzung Um die Original-Software der CPU 1515SP PC (F) wiederherzustellen, ist folgendes erforderlich: ● Eine CFast-Karte. Mindestgröße der CFast-Karte für die CPU 1515SP PC (F): – WES7 E 32Bit 4GB RAM: 8 GB – WES7 P 64Bit 4GB RAM: 16 GB ●...

  • Seite 95: Lieferzustand Der Cpu 1515Sp Pc (F) Wiederherstellen Mit Restore-Dvd

    Instandhalten 9.3 Lieferzustand wiederherstellen Lieferzustand der CPU 1515SP PC (F) wiederherstellen mit Restore-DVD Vor dem Wiederherstellen 1. Schalten Sie die Stromversorgung der CPU ab. 2. Entfernen Sie alle USB-Geräte von der CPU. 3. Schließen Sie an eine USB-Schnittstelle der CPU ein DVD-Laufwerk mit der Restore- DVD darin an.

  • Seite 96: Lieferzustand Wiederherstellen Mit Usb-Stick

    Instandhalten 9.4 Lieferzustand wiederherstellen mit USB-Stick Lieferzustand wiederherstellen mit USB-Stick Einleitung Mit dem Restore Menü können Sie einen bootfähigen USB-Stick erstellen, um ohne ein DVD-ROM Laufwerk die Original-Software der CPU 1515SP PC (F) wiederherzustellen. Verwenden Sie für die Erstellung den SIMATIC IPC Service USB FlashDrive (6AV7672- 8JD02-0AA0).
  • Seite 97 Instandhalten 9.4 Lieferzustand wiederherstellen mit USB-Stick Lieferzustand wiederherstellen mit USB-Stick Vor dem Wiederherstellen 1. Schalten Sie die Stromversorgung der CPU ab. 2. Entfernen Sie alle USB-Geräte von der CPU. 3. Verbinden Sie den Restore-USB-Stick direkt mit der CPU. 4. Schalten Sie die Stromversorgung der CPU an. Die CPU wird gestartet.

  • Seite 98: Software Aktualisieren

    Wenn Sie Software aktualisieren, dann starten Sie dazu die CPU 1515SP PC (F) immer im GRUB-Menü im Windows Modus (siehe Bild (Seite 58)). Informationen zum Aktualisieren von Software erhalten Sie im Internet (https://support.industry.siemens.com/cs/ww/de). HMI-Geräte Stellen Sie sicher, dass Sie bei der Installation für die verwendeten HMI-Geräte (SIMATIC Flat Panels) die neuesten Treiber verwenden.

  • Seite 99: Windows Embedded Standard 7

    Instandhalten 9.6 Windows Embedded Standard 7 Windows Embedded Standard 7 Auf der CPU 1515SP PC (F) ist das Betriebssystem Windows Embedded Standard 7 vorinstalliert. Je nach Bestelloption werden WES7 E 32Bit oder WES7 P 64Bit angeboten. Die Version WES7 P unterstützt die Multi Touch Funktionalität (Gestensteuerung). Windows Sprachpakete Für die Installation des Windows Betriebssystems steht als Basissprache Englisch zur Verfügung.

  • Seite 100: Gerät Zum Kundendienst Einsenden

    Instandhalten 9.7 Gerät zum Kundendienst einsenden Gerät zum Kundendienst einsenden Vor dem Einsenden Hinweis Daten sichern und Speicherkarten entnehmen Bevor Sie die CPU 1515SP PC (F) zur Reparatur einsenden: • Erstellen Sie ein Backup Ihrer Daten. • Sichern Sie Ihre SIMATIC License Keys auf einen USB-Stick. •...
  • Seite 101 Instandhalten 9.8 CFast-Karte entnehmen und einsetzen Vorgehen – CFast-Karte einsetzen 1. Öffnen Sie die Abdeckung des Schachts, ggf. mit Hilfe eines Schraubendrehers. 2. Stecken Sie die CFast-Karte in den Schacht. 3. Drücken Sie die CFast-Karte in den Schacht. Die CFast-Karte ist korrekt eingesetzt, wenn sich die Abdeckung ohne Widerstand schließen lässt.

  • Seite 102: Technische Daten

    Technische Daten 10.1 Normen und Zulassungen Einleitung Die allgemeinen technischen Daten beinhalten: ● Die Normen und Prüfwerte, die die CPU 1515SP PC (F) einhält und erfüllt. ● Die Prüfkriterien, nach denen die CPU 1515SP PC (F) getestet wurden. Aktuell gültige Kennzeichnungen und Zulassungen Hinweis Die aktuell gültigen Kennzeichnungen und Zulassungen sind auf der CPU 1515SP PC (F) aufgedruckt.
  • Seite 103 Sicherheitshinweise WARNUNG Personen- und Sachschaden kann eintreten. In explosionsgefährdeten Bereichen kann Personen- und Sachschaden eintreten, wenn Sie bei laufendem Betrieb eines ET 200SP Steckverbindungen trennen. Machen Sie in explosionsgefährdeten Bereichen zum Trennen von Steckverbindungen das ET 200SP immer stromlos. WARNUNG Funkenflug durch lose Leitungen Explosionsgefahr in explosionsgefährdeten Bereichen.
  • Seite 104 ● 2004/108/EG "Elektromagnetische Verträglichkeit" (EMV-Richtlinie) ● 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen" (Explosionsschutzrichtlinie) Die EG-Konformitätserklärungen werden für die zuständigen Behörden zur Verfügung gehalten bei: Siemens AG Digital Factory Factory Automation DF FA AS DH AMB Postfach 1963...

  • Seite 105: Fm-Zulassung

    Technische Daten 10.1 Normen und Zulassungen cULus HAZ. LOC. - Zulassung Underwriters Laboratories Inc. nach ● UL 508 (Industrial Control Equipment) ● CSA C22.2 No. 142 (Process Control Equipment) ● ANSI/ISA 12.12.01 ● CSA C22.2 No. 213 (Hazardous Location) APPROVED for use in Class I, Division 2, Group A, B, C, D Tx;...

  • Seite 106: Iecex-Zulassung

    Anforderungen und Kriterien der Norm IEC 61131-2 (Speicherprogrammierbare Steuerungen, Teil 2: Betriebsmittelanforderungen und Prüfungen). PROFINET-Norm Das Dezentrale Peripheriesystem ET 200SP basiert auf der Norm IEC 61158 Type 10. PROFIBUS-Norm Das Dezentrale Peripheriesystem ET 200SP basiert auf der Norm IEC 61158 Type 3.

  • Seite 107: Einsatz Im Industriebereich

    Einsatz in Wohngebieten kann es zu Beeinflussungen des Rundfunk- /Fernsehempfangs kommen. Wenn Sie das ET 200SP in Wohngebieten einsetzen, müssen Sie bezüglich der Emission von Funkstörungen die Grenzwertklasse B nach EN 55011 sicherstellen. Geeignete Maßnahmen zum Erreichen des Funkstörgrades der Grenzwertklasse B sind, z.

  • Seite 108: Elektromagnetische Verträglichkeit

    2 kV (Signalleitung >30 m) 1 kV (Signalleitung <30 m) Energiereicher Einzelimpuls (Surge) nach IEC 61000-4-5 Externe Schutzbeschaltung erforderlich (siehe Funktionshandbuch Steuerungen störsicher aufbauen (http://support.automation.siemens.com/WW/view/de/59193566)) 2 kV (Versorgungsleitung) unsymmetrische Kopplung • Gleichspannung mit Schutzelementen 2 kV (Signalleitung/Datenleitung nur >30 m)

  • Seite 109: Sinusförmige Störgrößen

    Technische Daten 10.2 Elektromagnetische Verträglichkeit Sinusförmige Störgrößen Die folgende Tabelle zeigt die Elektromagnetische Verträglichkeit der CPU 1515SP PC (F) gegenüber sinusförmigen Störgrößen. ● HF-Einstrahlung Tabelle 10- 3 Sinusförmige Störgrößen HF-Einstrahlung HF-Einstrahlung nach IEC 61000-4-3/NAMUR 21 entspricht Schärfegrad Elektromagnetisches HF-Feld, amplitudenmoduliert 80 bis 1000 MHz;...

  • Seite 110: Transport- Und Lagerbedingungen

    Mechanische und klimatische Umgebungsbedingungen Hinweis Einschränkungen Abweichend von den Umgebungsbedingungen für das Dezentrale Peripheriesystem ET 200SP gelten für die CPU 1515SP PC (F) folgende Einschränkungen: • Mechanische Umgebungsbedingungen: – 2 g konstante Beschleunigung bei Einsatz des BusAdapters BA 2×FC • Umgebungstemperatur: –...

  • Seite 111: Prüfungen Auf Mechanische Umgebungsbedingungen

    Technische Daten 10.4 Mechanische und klimatische Umgebungsbedingungen Mechanische Umgebungsbedingungen Die mechanischen Umgebungsbedingungen sind in der folgenden Tabelle in Form von sinusförmigen Schwingungen angegeben. Tabelle 10- 8 Mechanische Umgebungsbedingungen Frequenzbereich CPU 1515SP PC (F) 5 ≤ f ≤ 8,4 Hz 3,5 mm Amplitude 8,4 ≤...
  • Seite 112 Technische Daten 10.4 Mechanische und klimatische Umgebungsbedingungen Klimatische Umgebungsbedingungen Sie dürfen die CPU 1515SP PC (F) unter folgenden klimatischen Umgebungsbedingungen einsetzen: Tabelle 10- 10 Klimatische Umgebungsbedingungen Umgebungsbedingungen Zulässiger Bereich Bemerkungen Temperatur: Bei Ausbau mit 32 Peripheriemodulen und von 0 bis 60 °C •...

  • Seite 113: Angaben Zu Isolation, Schutzklasse, Schutzart Und Nennspannung

    Technische Daten 10.5 Angaben zu Isolation, Schutzklasse, Schutzart und Nennspannung 10.5 Angaben zu Isolation, Schutzklasse, Schutzart und Nennspannung Isolation Die Isolation ist gemäß den Anforderungen der EN 61131-2: 2007 ausgelegt. Hinweis Für die Module mit Versorgungsspannung DC 24 V ist die Potenzialtrennung für max. AC 60 V/DC 75 V und Basisisolation nach EN 61131-2: 2007 ausgelegt.

  • Seite 114: Einsatz Der Et 200Sp Im Explosionsgefährdeten Bereich Zone 2

    Technische Daten 10.6 Einsatz der ET 200SP im explosionsgefährdeten Bereich Zone 2 10.6 Einsatz der ET 200SP im explosionsgefährdeten Bereich Zone 2 Siehe Produktinformation Einsatz der Baugruppen/Module im explosionsgeschützten Bereich Zone 2 (http://support.automation.siemens.com/WW/view/de/19692172). 10.7 Baugruppendaten 10.7.1 CPU 1515SP PC, Systemvariante WES7 E 32Bit 4GB RAM...
  • Seite 115 Leistungsaufnahme, max. 36 W; inkl. ET 200SP Module und USB-Verwendung Einspeiseleistung in den Rückwandbus 8,75 W Verlustleistung Verlustleistung, typ. 15 W; ohne ET 200SP Module und ohne USB-Verwendung Speicher Art des Speichers DDR3-SDRAM CFast-Speicherkarte Ja; 30 Gbyte Flash-Speicher SIMATIC Memory Card erforderlich...
  • Seite 116 0 °C max. bis 60 °C bei max. 32 ET 200SP Modulen und 3x 100 mA USB-Last; bis 55 °C bei max. 64 ET 200SP Modulen und 2x max. 500 mA und 1x max. 100 mA USB-Last waagerechte Einbaulage, min.

  • Seite 117: Cpu 1515Sp Pc F, Systemvariante Wes7 E 32Bit 4Gb Ram

    Technische Daten 10.7 Baugruppendaten 6ES7677-2AA31-0EB0 Peripherie/Optionen Peripherie optional für zusätzlichen Massenspeicher SD-Card • Maße Breite 160 mm Höhe 117 mm Tiefe 75 mm Gewichte Gewicht, ca. 0,83 kg 10.7.2 CPU 1515SP PC F, Systemvariante WES7 E 32Bit 4GB RAM CPU 1515SP PC F, Systemvariante WES7 E 32Bit 4GB RAM 6ES7677-2FA31-0EB0 Allgemeine Informationen Produkttyp-Bezeichnung...
  • Seite 118 Technische Daten 10.7 Baugruppendaten 6ES7677-2FA31-0EB0 Eingangsstrom Stromaufnahme (Nennwert) 1,5 A; volle Prozessorlast, inkl. ET 200SP Module und USB- Verwendung Stromaufnahme (im Leerlauf), typ. 0,6 A Einschaltstrom, max. 4,7 A; Nennwert Leistung Leistungsaufnahme, max. 36 W; inkl. ET 200SP Module und USB-Verwendung Einspeiseleistung in den Rückwandbus...
  • Seite 119 0 °C max. bis 60 °C bei max. 32 ET 200SP Modulen und 3x 100 mA USB-Last; bis 55 °C bei max. 64 ET 200SP Modulen und 2x max. 500 mA und 1x max. 100 mA USB-Last waagerechte Einbaulage, min.

  • Seite 120: Cpu 1515Sp Pc, Systemvariante Wes7 E 32Bit 4Gb Ram - Ersatzteil

    Technische Daten 10.7 Baugruppendaten 6ES7677-2FA31-0EB0 Umgebungstemperatur bei Lagerung/Transport min. -40 °C max. 70 °C Peripherie/Optionen Peripherie optional für zusätzlichen Massenspeicher SD-Card • Maße Breite 160 mm Höhe 117 mm Tiefe 75 mm Gewichte Gewicht, ca. 0,83 kg 10.7.3 CPU 1515SP PC, Systemvariante WES7 E 32Bit 4GB RAM - Ersatzteil CPU 1515SP PC, Systemvriante WES7 E 32Bit 4GB RAM - Ersatzteil 6ES7677-2AA40-0AA0 Allgemeine Informationen...
  • Seite 121 Technische Daten 10.7 Baugruppendaten 6ES7677-2AA40-0AA0 Eingangsstrom Stromaufnahme (Nennwert) 1,5 A; volle Prozessorlast, inkl. ET 200SP Module und USB- Verwendung Stromaufnahme (im Leerlauf), typ. 0,6 A Einschaltstrom, max. 4,7 A; Nennwert Leistung Leistungsaufnahme, max. 36 W; inkl. ET 200SP Module und USB-Verwendung Einspeiseleistung in den Rückwandbus...
  • Seite 122 0 °C max. bis 60 °C bei max. 32 ET 200SP Modulen und 3x 100 mA USB-Last; bis 55 °C bei max. 64 ET 200SP Modulen und 2x max. 500 mA und 1x max. 100 mA USB-Last waagerechte Einbaulage, min.

  • Seite 123: Cpu 1515Sp Pc, Systemvariante Wes7 P 64Bit 4Gb Ram

    28,8 V Verpolschutz Netz- und Spannungsausfallüberbrückung Netz-/Spannungsausfallüberbrückungszeit 5 ms Eingangsstrom Stromaufnahme (Nennwert) 1,5 A; volle Prozessorlast, inkl. ET 200SP Module und USB- Verwendung Stromaufnahme (im Leerlauf), typ. 0,6 A Einschaltstrom, max. 4,7 A; Nennwert CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...
  • Seite 124 Leistungsaufnahme, max. 36 W; inkl. ET 200SP Module und USB-Verwendung Einspeiseleistung in den Rückwandbus 8,75 W Verlustleistung Verlustleistung, typ. 15 W; ohne ET 200SP Module und ohne USB-Verwendung Speicher Art des Speichers DDR3-SDRAM CFast-Speicherkarte Ja; 30 Gbyte Flash-Speicher SIMATIC Memory Card erforderlich...
  • Seite 125 0 °C max. bis 60 °C bei max. 32 ET 200SP Modulen und 3x 100 mA USB-Last; bis 55 °C bei max. 64 ET 200SP Modulen und 2x max. 500 mA und 1x max. 100 mA USB-Last waagerechte Einbaulage, min.

  • Seite 126: Cpu 1515Sp Pc F, Systemvariante Wes7 P 64Bit 4Gb Ram

    Technische Daten 10.7 Baugruppendaten 6ES7677-2AA41-0FB0 Peripherie/Optionen Peripherie optional für zusätzlichen Massenspeicher SD-Card • Maße Breite 160 mm Höhe 117 mm Tiefe 75 mm Gewichte Gewicht, ca. 0,83 kg 10.7.5 CPU 1515SP PC F, Systemvariante WES7 P 64Bit 4GB RAM CPU 1515SP PC F, Systemvariante WES7 P 64Bit 4GB RAM 6ES7677-2FA41-0FB0 Allgemeine Informationen Produkttyp-Bezeichnung...
  • Seite 127 Technische Daten 10.7 Baugruppendaten 6ES7677-2FA41-0FB0 Eingangsstrom Stromaufnahme (Nennwert) 1,5 A; volle Prozessorlast, inkl. ET 200SP Module und USB- Verwendung Stromaufnahme (im Leerlauf), typ. 0,6 A Einschaltstrom, max. 4,7 A; Nennwert Leistung Leistungsaufnahme, max. 36 W; inkl. ET 200SP Module und USB-Verwendung Einspeiseleistung in den Rückwandbus...
  • Seite 128 0 °C max. bis 60 °C bei max. 32 ET 200SP Modulen und 3x 100 mA USB-Last; bis 55 °C bei max. 64 ET 200SP Modulen und 2x max. 500 mA und 1x max. 100 mA USB-Last waagerechte Einbaulage, min.

  • Seite 129: Cpu 1515Sp Pc, Systemvariante Wes7 E 64Bit 4Gb Ram - Ersatzteil

    Bereich, obere Grenze (DC) 28,8 V Verpolschutz Netz- und Spannungsausfallüberbrückung Netz-/Spannungsausfallüberbrückungszeit 5 ms Eingangsstrom Stromaufnahme (Nennwert) 1,5 A; volle Prozessorlast, inkl. ET 200SP Module und USB- Verwendung Stromaufnahme (im Leerlauf), typ. 0,6 A CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...
  • Seite 130 4,7 A; Nennwert Leistung Leistungsaufnahme, max. 36 W; inkl. ET 200SP Module und USB-Verwendung Einspeiseleistung in den Rückwandbus 8,75 W Verlustleistung Verlustleistung, typ. 15 W; ohne ET 200SP Module und ohne USB-Verwendung Speicher Art des Speichers DDR3-SDRAM CFast-Speicherkarte Nein Arbeitsspeicher integriert...
  • Seite 131 0 °C max. bis 60 °C bei max. 32 ET 200SP Modulen und 3x 100 mA USB-Last; bis 55 °C bei max. 64 ET 200SP Modulen und 2x max. 500 mA und 1x max. 100 mA USB-Last waagerechte Einbaulage, min.

  • Seite 132: Cpu 1515Sp Pc (F) + Hmi

    10.7.7 CPU 1515SP PC (F) + HMI Die technischen Daten der folgenden Geräte finden Sie in der Produktinformation unter (http://support.automation.siemens.com/WW/view/de/104117388). ET 200SP Open Controller Artikelnummer Systemvariante WES7 P 64Bit 4GB RAM CPU 1515SP PC CPU 1515SP PC + HMI 128PT...

  • Seite 133: Maßbilder

    Technische Daten 10.8 Maßbilder 10.8 Maßbilder 10.8.1 CPU 1515SP PC (F) In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken beachten. Maßbilder der CPU 1515SP PC (F) Bild 10-1 Maßbild CPU 1515SP PC, Frontansicht CPU 1515SP PC (F)
  • Seite 134 Technische Daten 10.8 Maßbilder Bild 10-2 Maßbild CPU 1515SP PC, Seitenansicht CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 135: Zubehör/Ersatzteile

    Zubehör/Ersatzteile Bestelloptionen und Zubehör für CPU 1515SP PC (F) Tabelle A- 1 Bestelloptionen für CPU 1515SP PC Bezeichnung Artikelnummer Systemvariante WES7 E 32Bit 4GB RAM CPU 1515SP PC, 30 GB CFast-Karte mit vorinstalliertem S7-1500 Software 6ES7677-2AA31-0EB0 Controller CPU 1505SP CPU 1515SP PC F, 30 GB CFast-Karte mit vorinstalliertem S7-1500 Soft- 6ES7677-2FA31-0EB0 ware Controller CPU 1505SP F CPU 1515SP PC 4 GB, Ersatzteil (ohne CFast-Karte, ohne Software)
  • Seite 136 6ES7648-2BF10-0XH10 CFast 8 GB Industrial Grade • 6ES7648-2BF10-0XJ10 CFast 16 GB Industrial Grade • 6ES7648-2BF10-0XK10 CFast 30 GB Industrial Grade • Online-Katalog Weitere Artikelnummern finden Sie im Internet im Online-Katalog und Online-Bestellsystem (http://www.siemens.de/automation/mall). CPU 1515SP PC (F) Gerätehandbuch, 05/2017, A5E32701769-AC...

  • Seite 137: Abkürzungen

    International Electronical Commis- sion Interfacemodul Das Interfacemodul verbindet das Dezentrale Peripherie- system ET 200SP mit dem IO-Controller und tauscht über den Rückwandbus Daten mit den Peripheriemodulen aus. Local Area Network Computernetzwerk, das auf einen begrenzten örtlichen Be- reich beschränkt ist.
  • Seite 138 Abkürzungen Abkürzung Begriff Erklärung PELV Protective Extra Low Voltage PELV, früher "Funktionskleinspannung mit sicherer Tren- nung", ist eine Schutzmaßnahme gegen elektrischen Schlag. Siehe EN 50178. PROFINET Programmiergerät Programmiergerät in spezieller industrietauglicher und kom- pakter Ausführung. Ein PG ist komplett ausgestattet für die Programmierung der SIMATIC-Automatisierungs-systeme.

  • Seite 139: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursache Abhilfe CPU 1515SP PC (F) arbeitet nicht. CPU 1515SP PC (F) wird nicht mit Überprüfen Sie die Stromversorgung. Strom versorgt. CPU 1515SP PC (F) läuft nicht an. Rückspeisung durch USB-Geräte. Verwenden Sie USB-Geräte, die der USB 2.0 Spezifikation entsprechen. Windows bootet nicht mehr.

  • Seite 140: Glossar

    Glossar Betriebssystem Zusammenfassende Bezeichnung für alle Funktionen, welche die Ausführung der Benutzerprogramme, die Verteilung der Betriebsmittel auf die einzelnen Benutzerprogramme und die Aufrechterhaltung der Betriebsart in Zusammenarbeit mit der Hardware steuern und überwachen. Controller Eingebaute Hardware und Software, die die Funktionsweise eines bestimmten internen oder peripheren Geräts steuert (z.
  • Seite 141 Drucker oder weiterer Ressourcen. License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software, die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. Neustart Der Neustart eines bereits im Betrieb befindlichen Computers, der ohne Abschalten der Stromversorgung durchgeführt wird, z.
  • Seite 142 Glossar SATA Serial ATA. Eine Schnittstelle für Festplattenlaufwerke und optische Laufwerke mit serieller Datenübertragung. Schnittstelle ● Verbindung zwischen einzelnen Hardware-Elementen wie PCs, Programmiergerät, Drucker oder Bildschirm durch physikalische Steckverbindungen (Kabel). ● Verbindung zwischen unterschiedlichen Programmen, um deren gemeinsamen Einsatz zu ermöglichen. SETUP (BIOS-Setup) Ein Programm, mit dem Informationen über die Gerätekonfiguration festgelegt werden.

Diese Anleitung auch für:

Cpu 1515sp pc (f)

Inhaltsverzeichnis
