• Pinkfarbene vertikale Leisten weisen darauf hin, dass Sie zur Ansicht
• Rote Punkte in der Dekodierungszeile weisen darauf hin, dass weitere
• Alias- Buswerte (unterabgetastete oder unbestimmte Werte) werden in
• Unbekannte Buswerte (nicht definierte Werte oder Fehlerbedingungen)

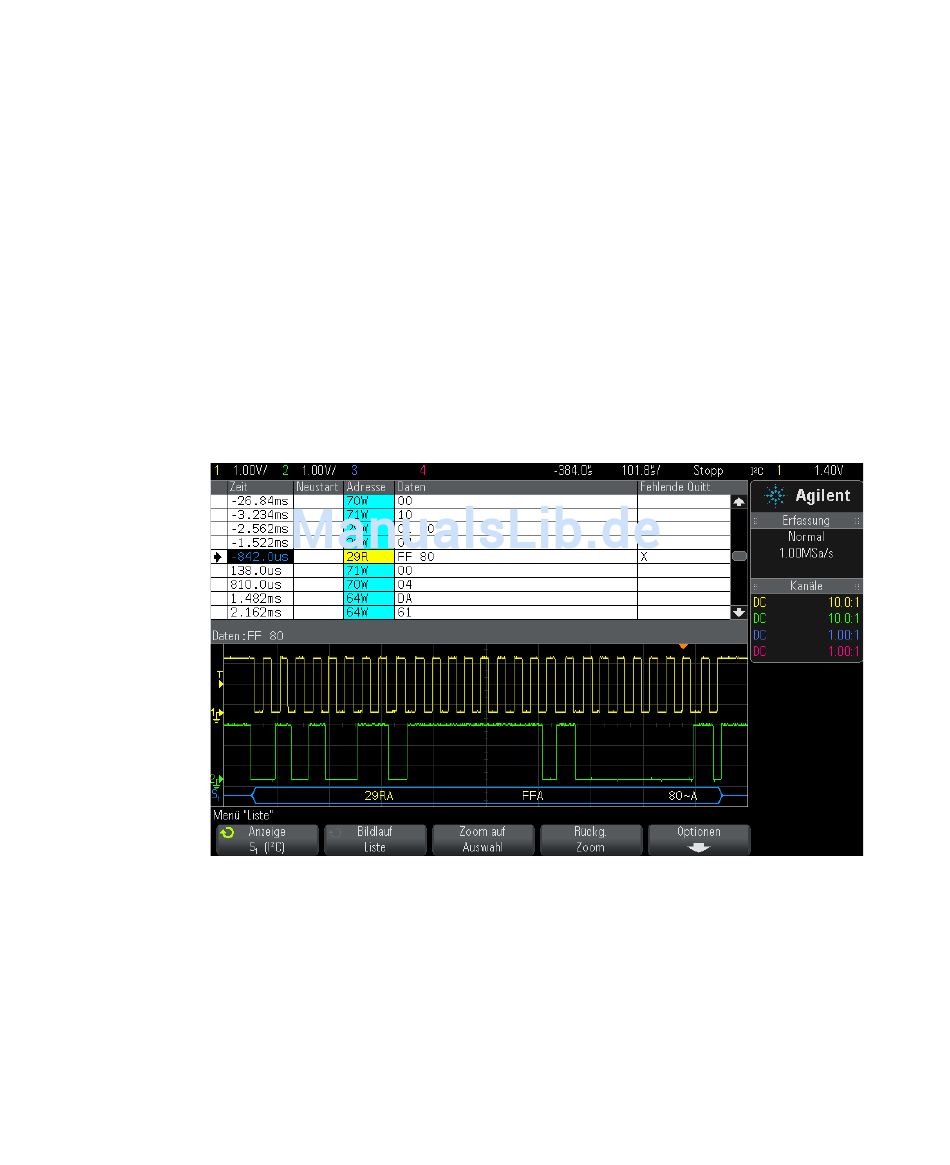

Interpretieren von I2C-Auflisterdaten
Neben der Standardspalte „Zeit" umfasst der I2C- Auflister folgende
Spalten:
• Neustart — dargestellt durch ein „X".
• Adresse — in Blau für Schreibvorgänge und in Gelb für Lesevorgänge.
• Daten — Datenbytes.
• Fehlende Quitt. — dargestellt durch ein „X", bei Fehlern hervorgehoben
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
der Dekodierung die horizontale Skalierung erweitern und den Vorgang
erneut ausführen müssen.
Daten angezeigt werden können. Führen Sie zur Ansicht der Daten
einen Bildlauf durch oder erweitern Sie die horizontale Skalierung.
Pink dargestellt.
werden in Rot angezeigt.
in Rot.
I2C/SPI-Triggerung und Seriell Dekodieren
