Cursor sind horizontale und vertikale Marker, die X- Werte und Y- Werte
anzeigen. Die angezeigten Werte beziehen sich auf die jeweils gewählte
Wellenformquelle. Cursor können zu benutzerdefinierten Spannungs- , Zeit- ,
Phase- oder Verhältnismessungen der Oszilloskop- Signale verwendet
werden.
Cursorinformationen werden im Informationsbereich auf der rechten Seite
angezeigt.
Cursor sind nicht immer auf den sichtbaren Teil beschränkt. Wenn Sie
einen Cursor setzen und anschließend die Wellenform mit Hilfe der Pan-
und Zoom- Funktionen verschieben, kann es vorkommen, dass der Cursor
aus dem Bildschirmbereich verschwindet. Sein Wert wird dabei jedoch
nicht verändert. Er ist immer noch vorhanden, wenn Sie an seine
ursprüngliche Position zurückkehren.
X-Cursor
X- Cursor sind gestrichelte vertikale Linien, die sich horizontal verschieben
lassen und zum Messen von Zeit (s), Frequenz (1/s), Phase (°) und
Verhältnis (%) verwendet werden.
Der X1- Cursor ist die kurzgestrichelte vertikale Linie und der X2- Cursor
ist die langgestrichelte vertikale Linie
Wenn die FFT- Funktion als Datenquelle gewählt wurde, zeigen X- Cursor
die Frequenz an.
Im Horizontalmodus XY zeigen die X- Cursor die Werte von Kanal 1 an
(Volt oder Amp).

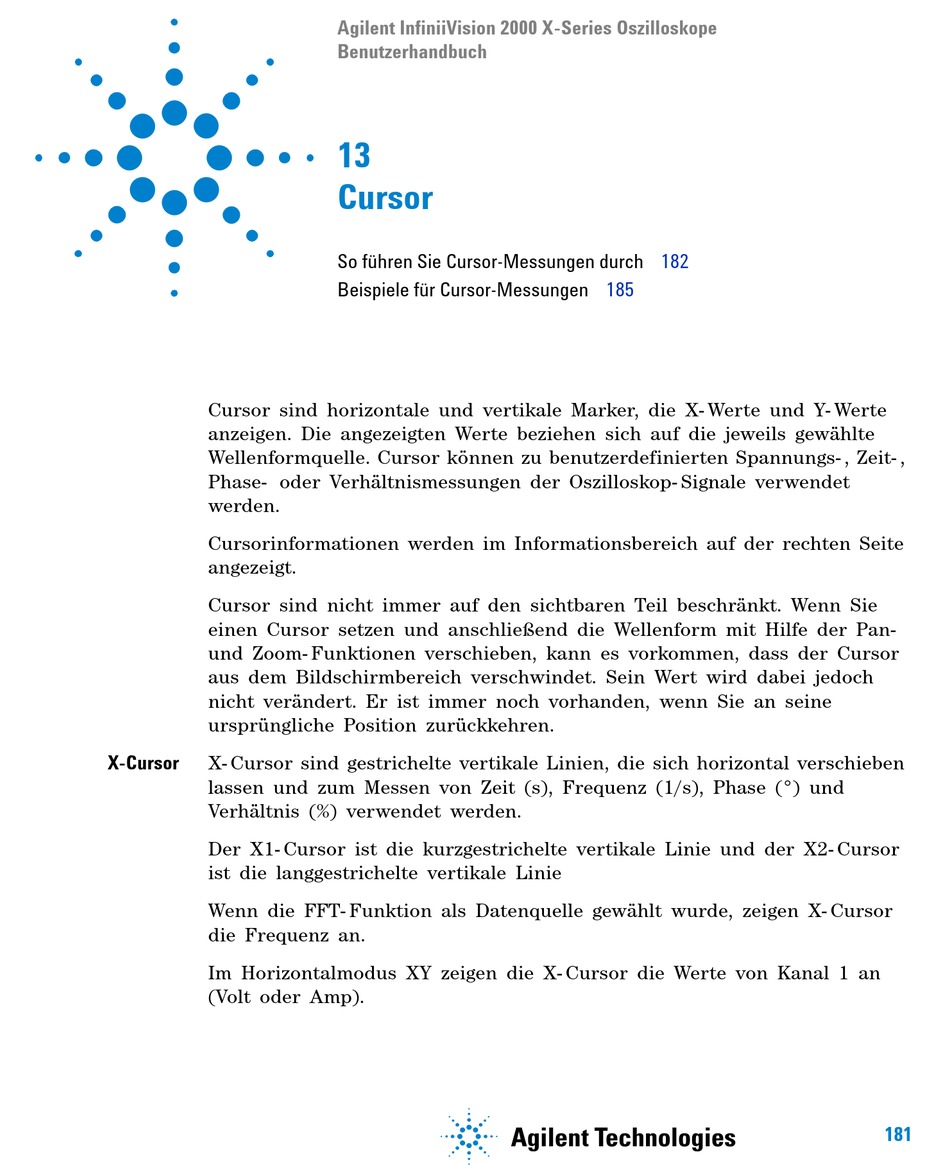

Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
13
Cursor
So führen Sie Cursor-Messungen durch
Beispiele für Cursor-Messungen
s1
182
185
181
