7 (Optional) Drücken Sie den Softkey MISO zum Aufrufen des Menüs „SPI
8 Drücken Sie den Softkey CS, um das Menü „SPI- Chip- Auswahl" zu
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Der Grenzwert- Spannungspegel wird bei der Dekodierung verwendet
und als Triggerpegel eingesetzt, wenn der Triggertyp auf den
ausgewählten seriellen Steckplatz für die Dekodierung festgelegt wird.

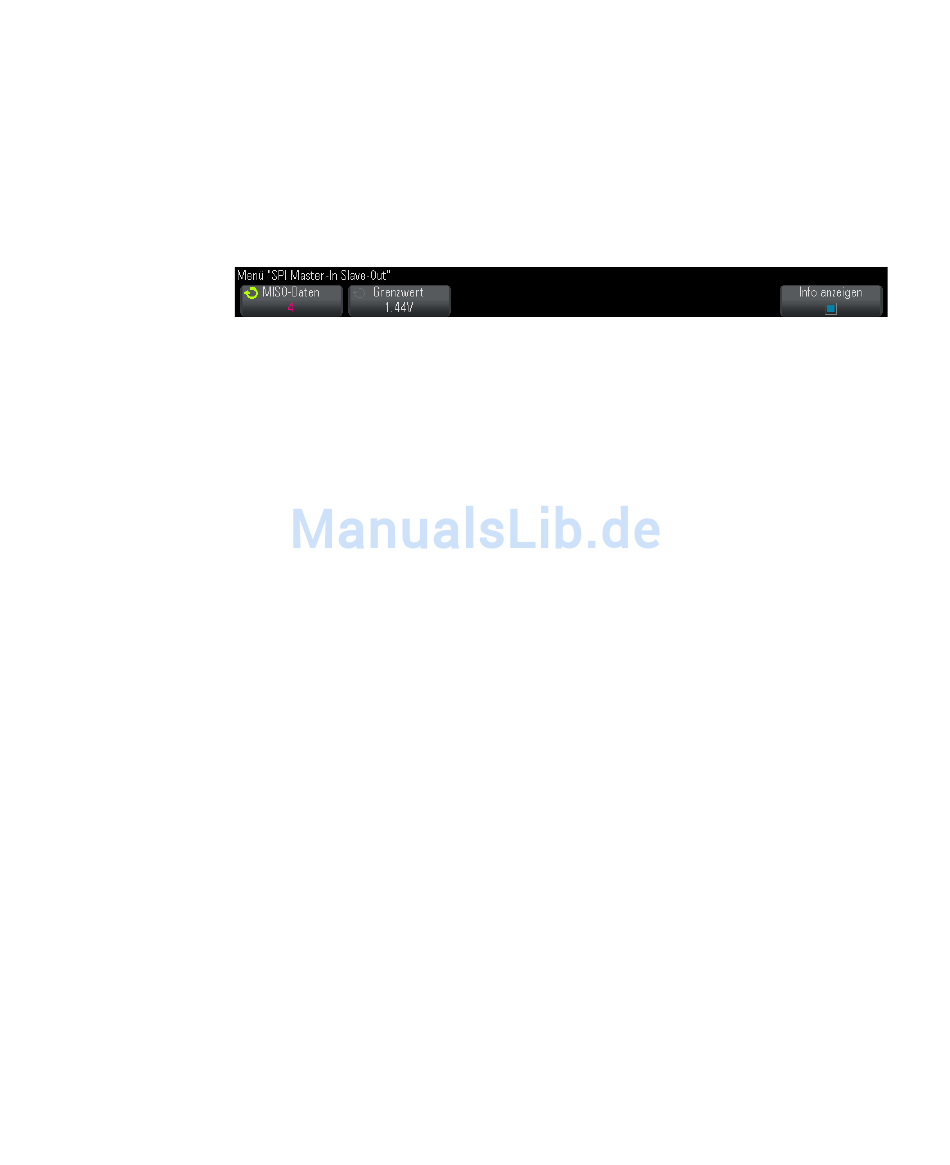

Master- In Slave- Out".
Im „SPI Master- In Slave- Out":
a Drücken Sie den Softkey MISO-Daten und wählen Sie dann mit dem
Eingabedrehknopf den an eine zweite serielle SPI- Datenleitung
angeschlossenen Kanal. (Falls der gewählte Kanal deaktiviert ist,
aktivieren Sie ihn.)
Die MISO- Bezeichnung für den Quellkanal wird automatisch
zugewiesen.
b Drücken Sie den Softkey Grenzwert. Drehen Sie anschließend den
Eingabedrehknopf zum Auswählen des Grenzwert- Spannungspegels
für das MISO- Signal.
Der Grenzwert- Spannungspegel wird bei der Dekodierung verwendet
und als Triggerpegel eingesetzt, wenn der Triggertyp auf den
ausgewählten seriellen Steckplatz für die Dekodierung festgelegt wird.
öffnen.
I2C/SPI-Triggerung und Seriell Dekodieren
24
