So fügen Sie der Ausgabe des Signalgenerators eine Modulation hinzu
Modulation bedeutet, dass ein Originalträgersignal entsprechend der
Amplitude eines zweiten Modulationssignals geändert wird. Die
Modulationsart (AM, FM oder FSK) gibt an, wie das Trägersignal geändert
wird.
So aktivieren und erstellen Sie eine Modulation für den Ausgang des
Signalgenerators:
1 Falls das Menü „Signalgenerator" gerade nicht in den Softkeys des
2 Drücken Sie im Menü „Signalgenerator" den Softkey Einstell..
3 Drücken Sie im Menü „Signalgenerator" den Softkey Modulation.

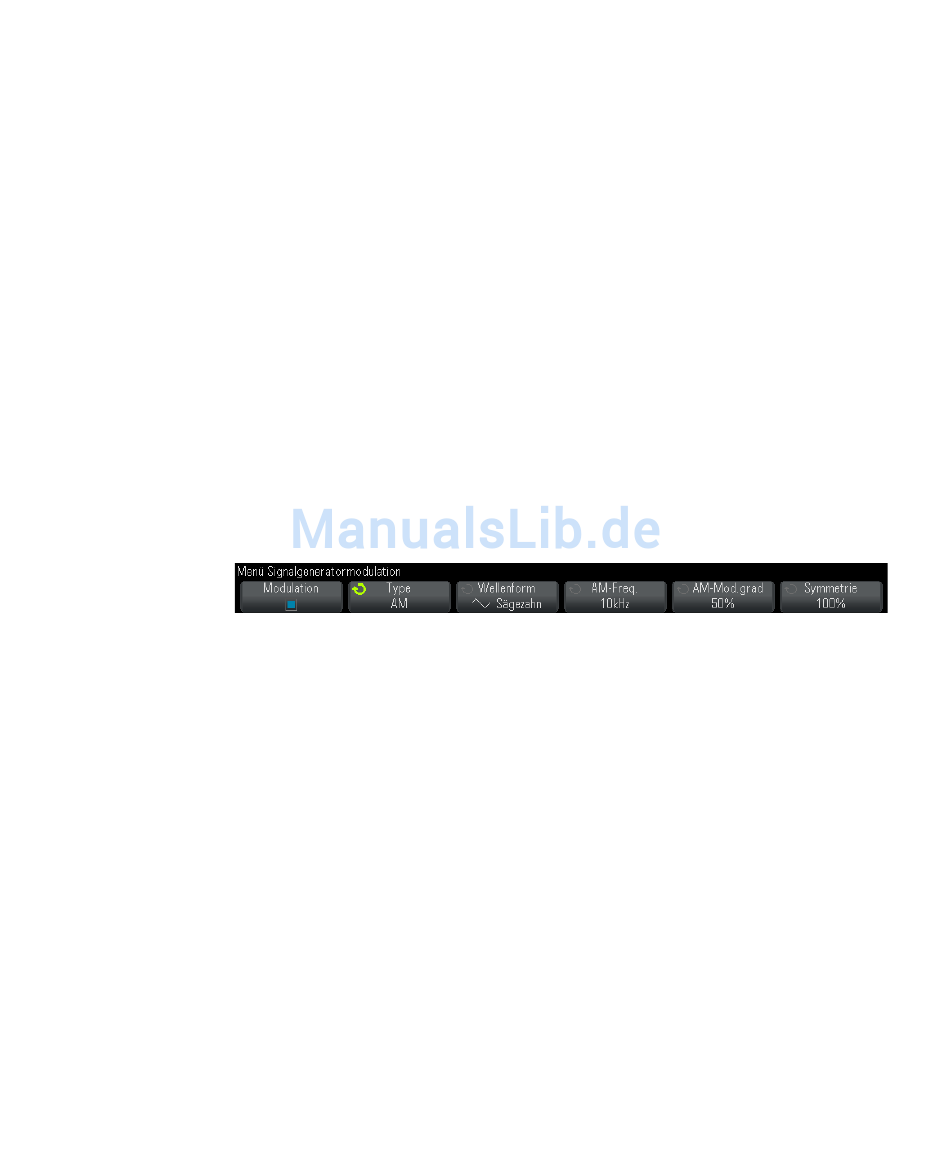

4 Wählen Sie im Modulationsmenü des Signalgenerators folgende
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Oszilloskops angezeigt wird, drücken Sie die Taste [Wave Gen]
Signalgenerator.
Optionen:
Drücken Sie den Softkey Modulation, um den modulierten Ausgang des
•
Signalgenerators zu aktivieren oder zu deaktivieren.
Sie können die Modulation für alle Arten von
Signalgeneratorfunktionen nutzen, mit Ausnahme von Puls, DC und
Rauschen.
Drücken Sie den Softkey Typ. Drehen Sie anschließend den
•
Eingabedrehknopf zum Auswählen der Modulationsart:
Amplitudenmodulation (AM) – die Amplitude des
•
Original- Trägersignals wird entsprechend der Amplitude des
Modulationssignals geändert. Siehe hierzu
Amplitudenmodulation (AM) ein"
Frequenzmodulation (FM) – die Frequenz des Original- Trägersignals
•
wird entsprechend der Frequenz des Modulationssignals geändert.
Siehe hierzu "So richten Sie eine Frequenzmodulation (FM)
ein" auf Seite 239.
Wellenformgenerator
"So richten Sie eine
auf Seite 238.
