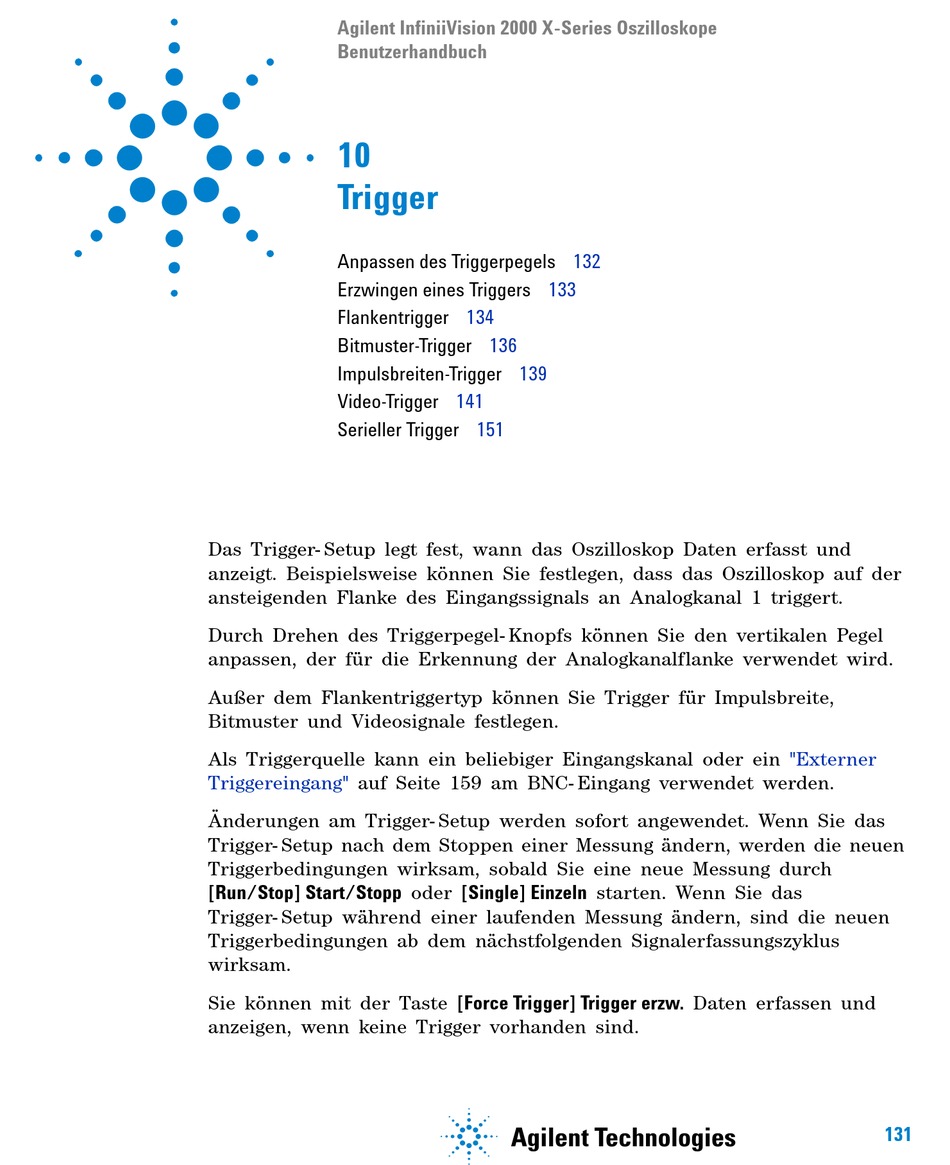

Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
10
Trigger
Anpassen des Triggerpegels
Erzwingen eines Triggers
Flankentrigger
Bitmuster-Trigger
Impulsbreiten-Trigger
Video-Trigger
Serieller Trigger
Das Trigger- Setup legt fest, wann das Oszilloskop Daten erfasst und
anzeigt. Beispielsweise können Sie festlegen, dass das Oszilloskop auf der
ansteigenden Flanke des Eingangssignals an Analogkanal 1 triggert.
Durch Drehen des Triggerpegel- Knopfs können Sie den vertikalen Pegel
anpassen, der für die Erkennung der Analogkanalflanke verwendet wird.
Außer dem Flankentriggertyp können Sie Trigger für Impulsbreite,
Bitmuster und Videosignale festlegen.
Als Triggerquelle kann ein beliebiger Eingangskanal oder ein
Triggereingang"
auf Seite 159 am BNC- Eingang verwendet werden.
Änderungen am Trigger- Setup werden sofort angewendet. Wenn Sie das
Trigger- Setup nach dem Stoppen einer Messung ändern, werden die neuen
Triggerbedingungen wirksam, sobald Sie eine neue Messung durch
[Run/Stop] Start/Stopp oder [Single] Einzeln starten. Wenn Sie das
Trigger- Setup während einer laufenden Messung ändern, sind die neuen
Triggerbedingungen ab dem nächstfolgenden Signalerfassungszyklus
wirksam.
Sie können mit der Taste [Force Trigger] Trigger erzw. Daten erfassen und
anzeigen, wenn keine Trigger vorhanden sind.
132
133
134
136
139
141
151
s1
"Externer
131
