Die I2C/SPI- Triggerung und das serielle Dekodieren erfordern die Option
"LSS" oder das Upgrade "DSOX3EMBD".
Es kann immer nur ein serieller SPI-Bus auf einmal dekodiert werden.
HINWEIS
Setup für I2C-Signale
Beim Setup von I
Serial- Data- Leitung (SDA) und die Serial- Clock- Leitung (SCL)
angeschlossen. Anschließend werden die Schwellenwert- Spannungspegel
für das Eingangssignal angegeben.
Zum Einrichten des Oszilloskops für das Erfassen von I
verwenden Sie den Softkey Signale, der im Menü „Seriell dekodieren"
angezeigt wird:
1 Drücken Sie [Label] Bez., um Bezeichnungen zu aktivieren.

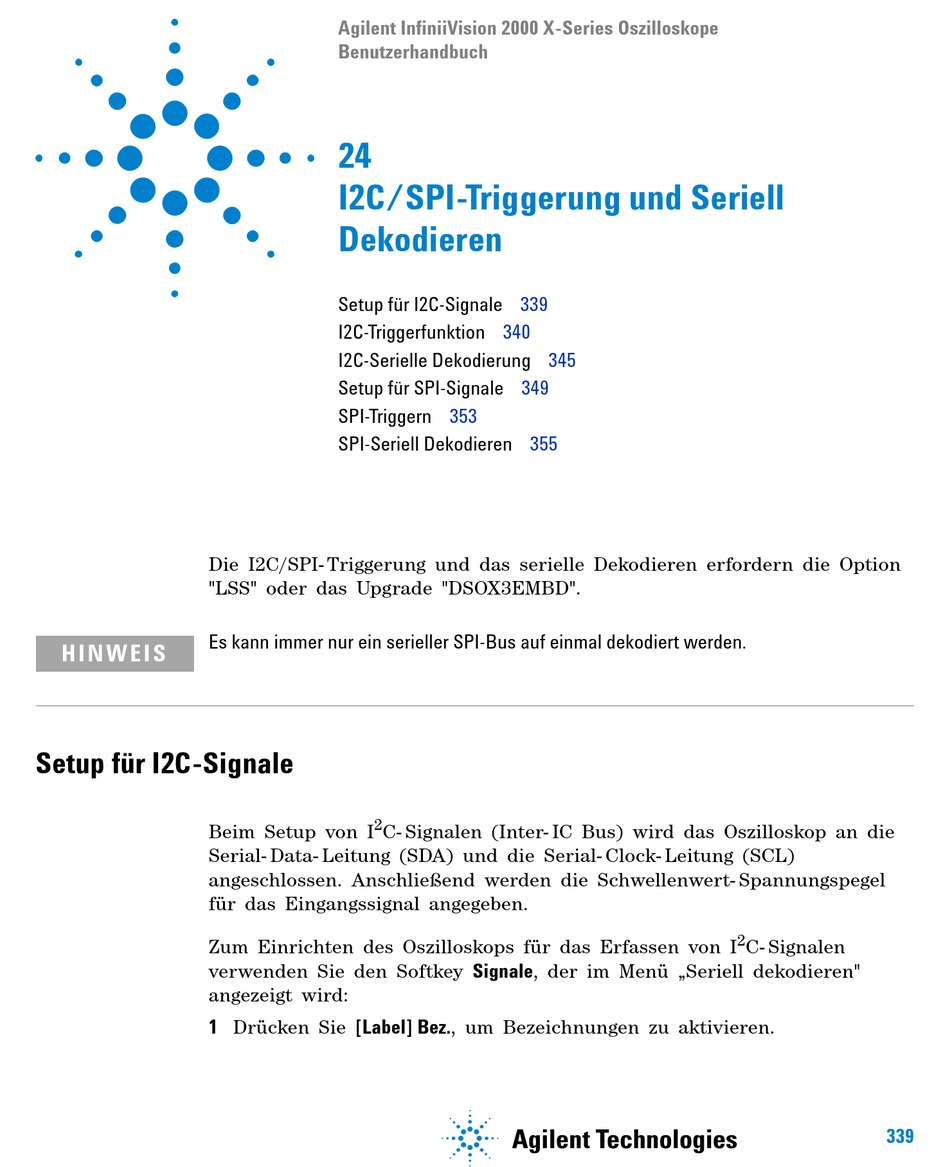

Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
24
I2C/SPI-Triggerung und Seriell
Dekodieren
Setup für I2C-Signale
I2C-Triggerfunktion
340
I2C-Serielle Dekodierung
Setup für SPI-Signale
SPI-Triggern
353
SPI-Seriell Dekodieren
2
C- Signalen (Inter- IC Bus) wird das Oszilloskop an die
s1
339
345
349
355
2
C- Signalen
339
