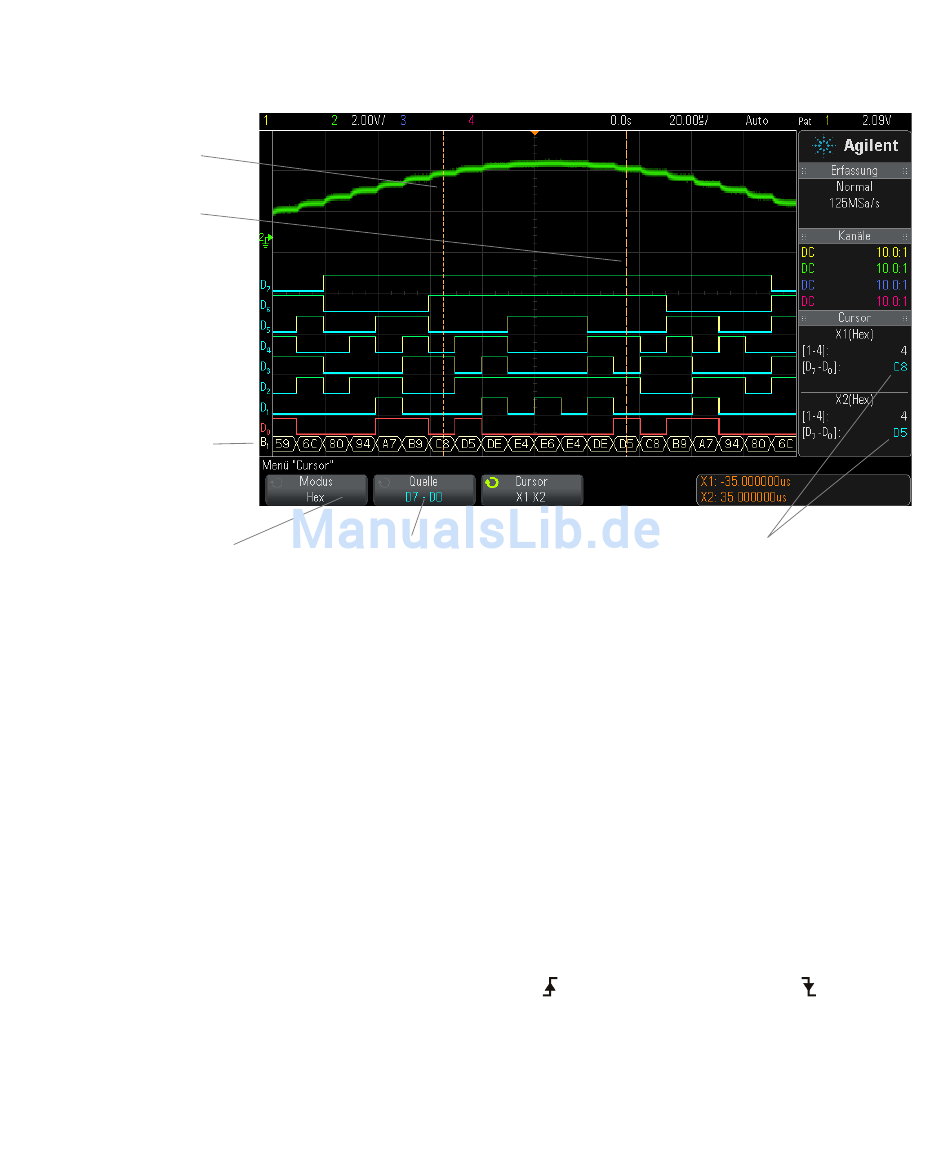

6
Digitale Kanäle
X1-Cursor
X2-Cursor
Buswerte
Cursor-
Modus auf
Binär oder Hex setzen
Wenn Sie auf die Taste [Digital] Digital drücken, um das Menü „Digitalkanal"
anzuzeigen, wird die digitale Aktivitätsanzeige dort angezeigt, wo die
Cursorwerte waren, und die Buswerte an den Cursor werden im
Gitterraster angezeigt.
Buswerte werden
Die Buswerte werden auch angezeigt, wenn die Triggerfunktion „Bitmuster"
angezeigt, wenn
verwendet wird. Drücken Sie die Taste [Pattern] Bitmuster auf dem vorderen
der Trigger
Bedienfeld, um das Menü „Bitmuster Trigger" anzuzeigen. Die Buswerte
„Bitmuster"
werden dann rechts über den Softkeys angezeigt.
verwendet wird
Das Dollarzeichen ($) wird im Buswert angezeigt, wenn der Buswert nicht
als Hexwert angezeigt werden kann. Dies kommt vor, wenn mindestens ein
"Beliebig" (x) mit LOW (0) und HIGH (1) Logikebenen in der
Bistmusterspezifikation kombiniert werden, oder wenn eine der
Wechselanzeigen — steigende Flanke ) oder abfallende Flanke ( ) — in die
Bitmusterspezifikation einbezogen werden. Ein Byte, das aus allen
"beliebig" (X) besteht wird im Bus als "beliebig" (X) angezeigt.
102
Bus1-
oder Bus2-Quelle wählen
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Buswerte
bei Cursorn
werden hier gezeigt
