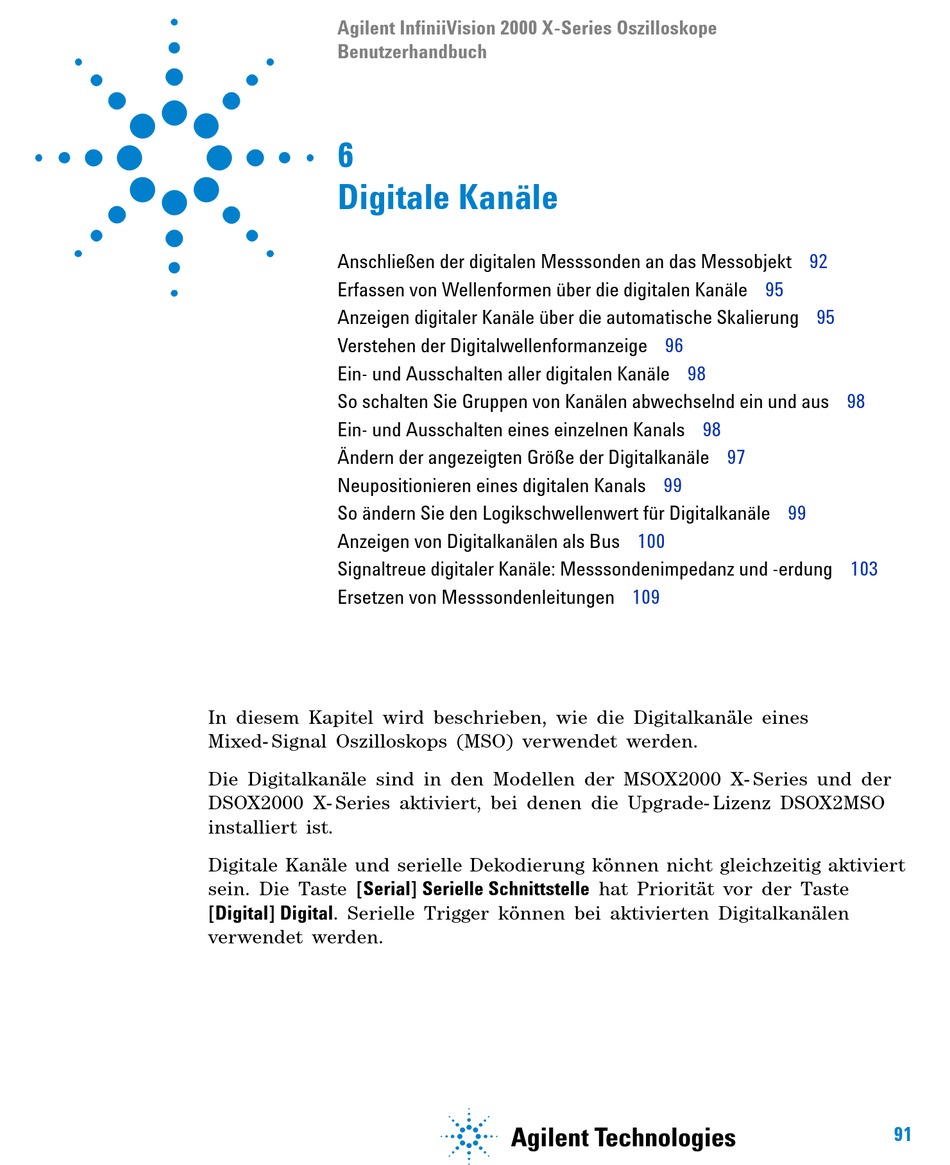

Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
6
Digitale Kanäle
Anschließen der digitalen Messsonden an das Messobjekt
Erfassen von Wellenformen über die digitalen Kanäle
Anzeigen digitaler Kanäle über die automatische Skalierung
Verstehen der Digitalwellenformanzeige
Ein- und Ausschalten aller digitalen Kanäle
So schalten Sie Gruppen von Kanälen abwechselnd ein und aus
Ein- und Ausschalten eines einzelnen Kanals
Ändern der angezeigten Größe der Digitalkanäle
Neupositionieren eines digitalen Kanals
So ändern Sie den Logikschwellenwert für Digitalkanäle
Anzeigen von Digitalkanälen als Bus
Signaltreue digitaler Kanäle: Messsondenimpedanz und -erdung
Ersetzen von Messsondenleitungen
In diesem Kapitel wird beschrieben, wie die Digitalkanäle eines
Mixed- Signal Oszilloskops (MSO) verwendet werden.
Die Digitalkanäle sind in den Modellen der MSOX2000 X- Series und der
DSOX2000 X- Series aktiviert, bei denen die Upgrade- Lizenz DSOX2MSO
installiert ist.
Digitale Kanäle und serielle Dekodierung können nicht gleichzeitig aktiviert
sein. Die Taste [Serial] Serielle Schnittstelle hat Priorität vor der Taste
[Digital] Digital. Serielle Trigger können bei aktivierten Digitalkanälen
verwendet werden.
s1
92
95
96
98
98
97
99
99
100
109
95
98
103
91
