10
Trigger
Bei Verwendung einer passiven 10:1-Messsonde muss die Sonde richtig kompensiert
HINWEIS
werden. Das Oszilloskop reagiert darauf empfindlich und triggert nicht, falls die Sonde nicht
richtig kompensiert ist, speziell bei progressiven Formaten.
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Quelle und wählen Sie einen beliebigen
142
Eingabedrehknopf, um Video auszuwählen.
analogen Kanal als Video- Triggerquelle.

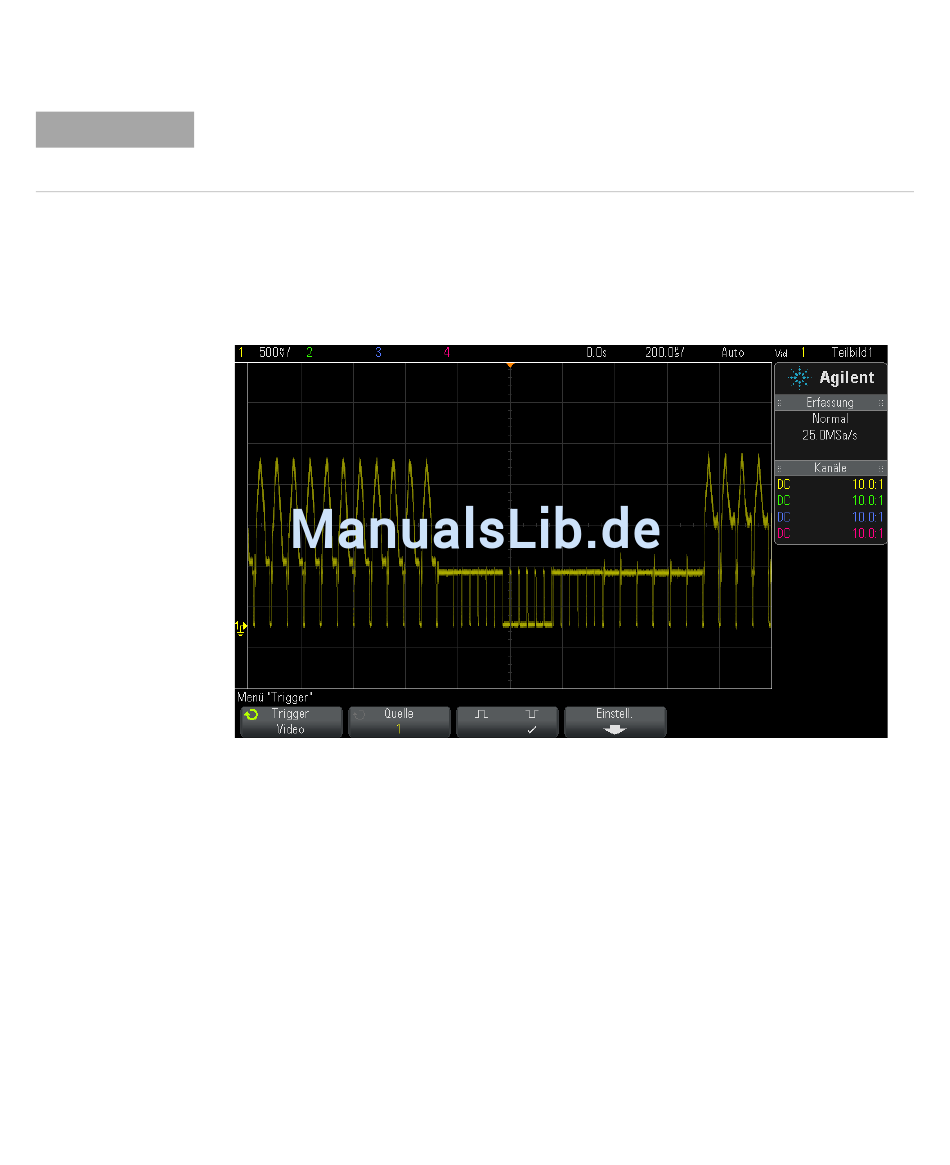

Die gewählte Triggerquelle wird in der oberen rechten Ecke des
Bildschirms angezeigt. In dieser Betriebsart wird der Triggerpegel
automatisch an die Amplitude des Synchronisationsimpulses angepasst
und kann nicht mit dem Pegeldrehknopf verändert werden. Die
Triggerkopplung wird im Menü „Triggermodus und Kopplung"
automatisch auf TV eingestellt.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
