I2C/SPI-Triggerung und Seriell Dekodieren
352

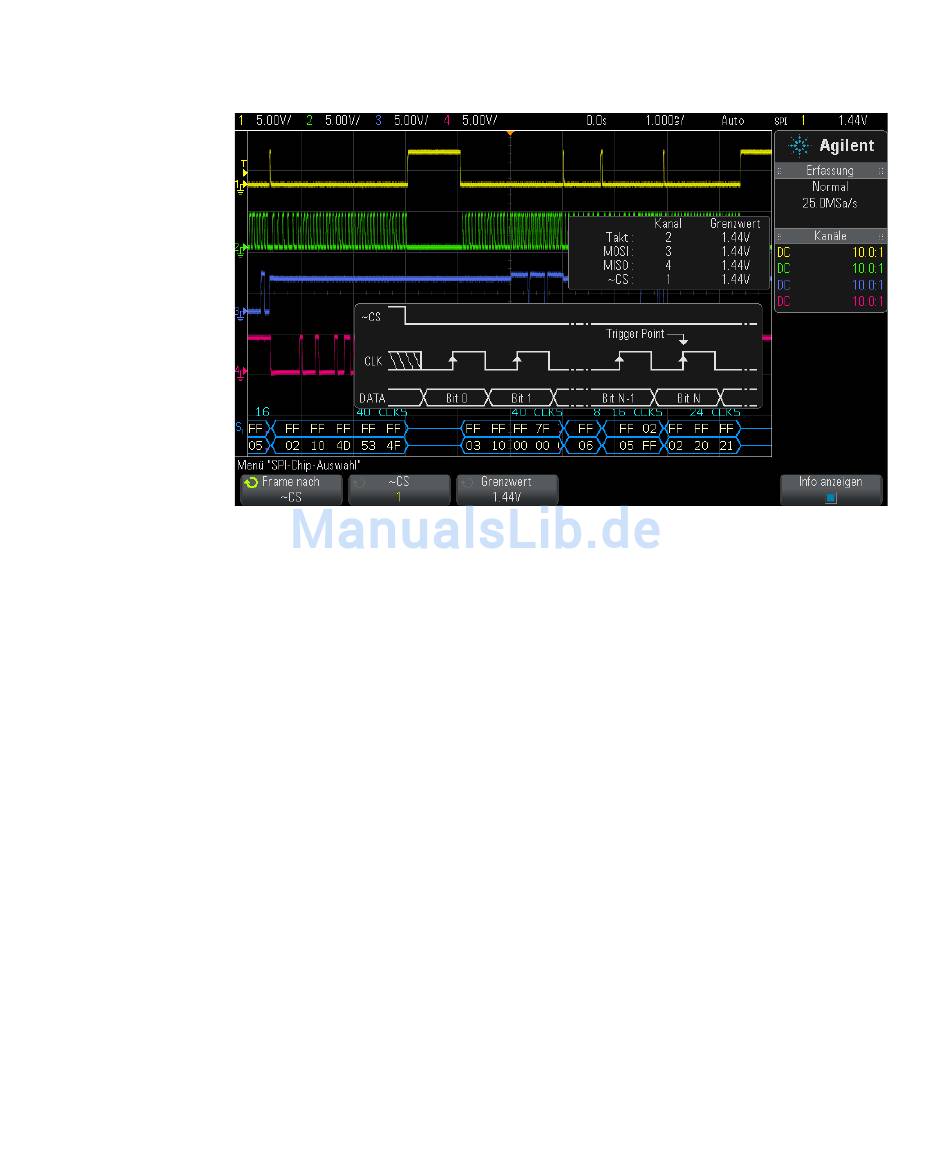

Im Menü „SPI- Chip- Auswahl":
a Drücken Sie den Softkey Frame nach zur Auswahl eines
Framing- Signals, dass das Oszilloskop zur Bestimmung der ersten
Taktflanke im seriellen Strom verwendet.
Sie können das Oszilloskop anweisen, während eines hohen
Chip- Freigabesignals (CS), eines niedrigen Chip- Freigabesignals (~CS)
oder nach Ablauf einer Zeitüberschr.- Periode, während der das
Taktsignal inaktiv war, zu triggern.
Wenn das Framing- Signal auf CS (oder ~CS) eingestellt ist, dann
•
ist das erste – gemäß Definition ansteigende oder abfallende –
Taktsignal nach den CS- (bzw. ~CS)- Signalübergängen von niedrig
zu hoch (oder hoch zu niedrig) der erste Takt im seriellen Strom.
Chip-Auswahl — Drücken Sie den Softkey CS oder ~CS und wählen
Sie mit dem Eingabedrehknopf den an die SPI- Frame- Leitung
angeschlossenen Kanal. Die Bezeichnung (~CS oder CS) für den
Quellkanal wird automatisch zugewiesen. Das Datenmuster und der
Taktübergang müssen während der Zeit auftreten, in der das
Framing- Signal gültig ist. Das Framing- Signal muss für das
gesamte Datenmuster gültig sein.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
