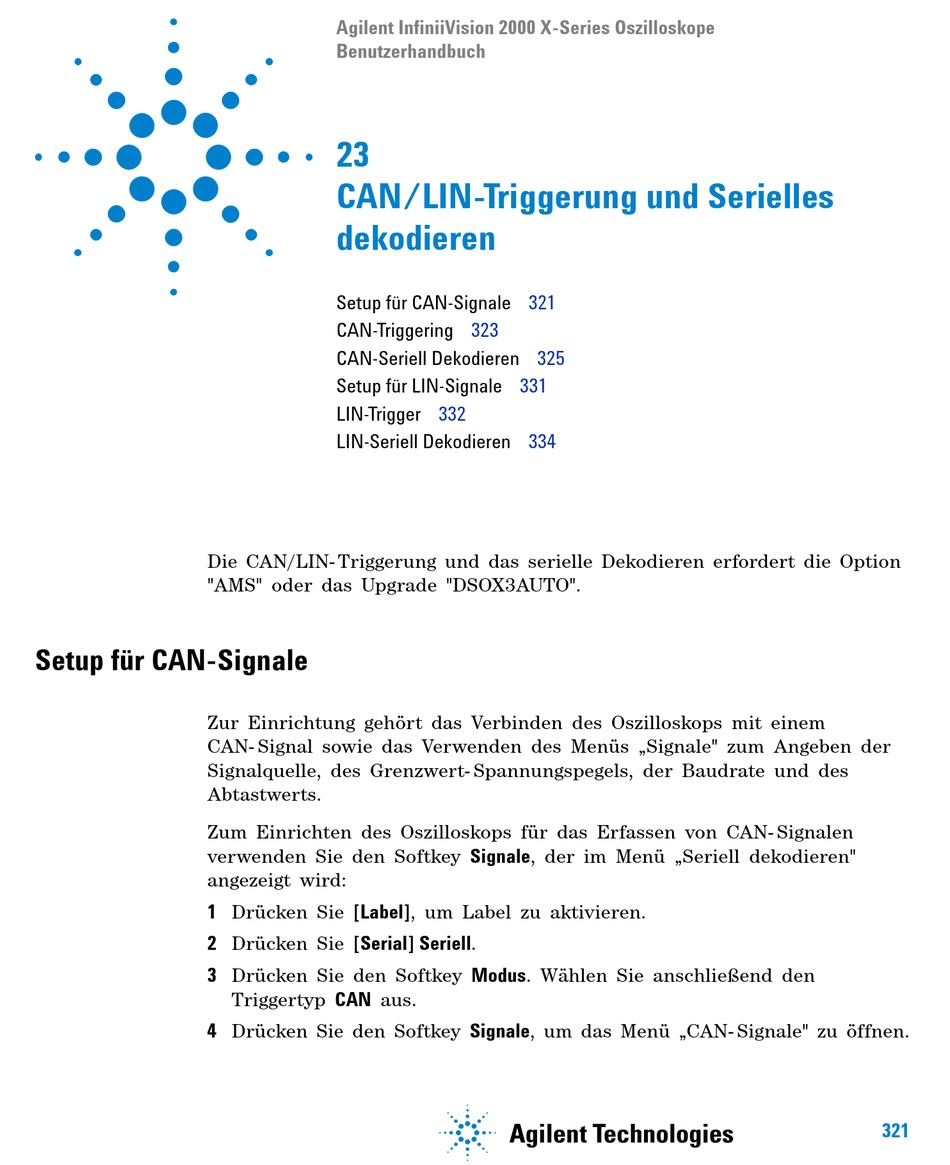

Can/Lin-Triggerung Und Serielles Dekodieren; Setup Für Can-Signale - Agilent Technologies MSO-X 2002A Benutzerhandbuch

Die CAN/LIN- Triggerung und das serielle Dekodieren erfordert die Option
"AMS" oder das Upgrade "DSOX3AUTO".
Setup für CAN-Signale
Zur Einrichtung gehört das Verbinden des Oszilloskops mit einem
CAN- Signal sowie das Verwenden des Menüs „Signale" zum Angeben der
Signalquelle, des Grenzwert- Spannungspegels, der Baudrate und des
Abtastwerts.
Zum Einrichten des Oszilloskops für das Erfassen von CAN- Signalen
verwenden Sie den Softkey Signale, der im Menü „Seriell dekodieren"
angezeigt wird:
1 Drücken Sie [Label], um Label zu aktivieren.
2 Drücken Sie [Serial] Seriell.
3 Drücken Sie den Softkey Modus. Wählen Sie anschließend den
4 Drücken Sie den Softkey Signale, um das Menü „CAN- Signale" zu öffnen.
Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
23
CAN/LIN-Triggerung und Serielles
dekodieren
Setup für CAN-Signale
CAN-Triggering
CAN-Seriell Dekodieren
Setup für LIN-Signale
LIN-Trigger
LIN-Seriell Dekodieren
Triggertyp CAN aus.
321
323
325
331
332
334
s1
321
