So richten Sie eine Frequenzumtastung (FSK-Modulation) ein

Wählen Sie im Modulationsmenü des Signalgenerators (unter [Wave Gen]
Signalgenerator > Einstellungen > Modulation) folgende Optionen:
1 Drücken Sie den Softkey Typ. Drehen Sie anschließend den
2 Drücken Sie den Softkey Hop Freq und drehen Sie den Drehknopf
3 Drücken Sie den Softkey FSK-Rate and drehen Sie den Drehknopf

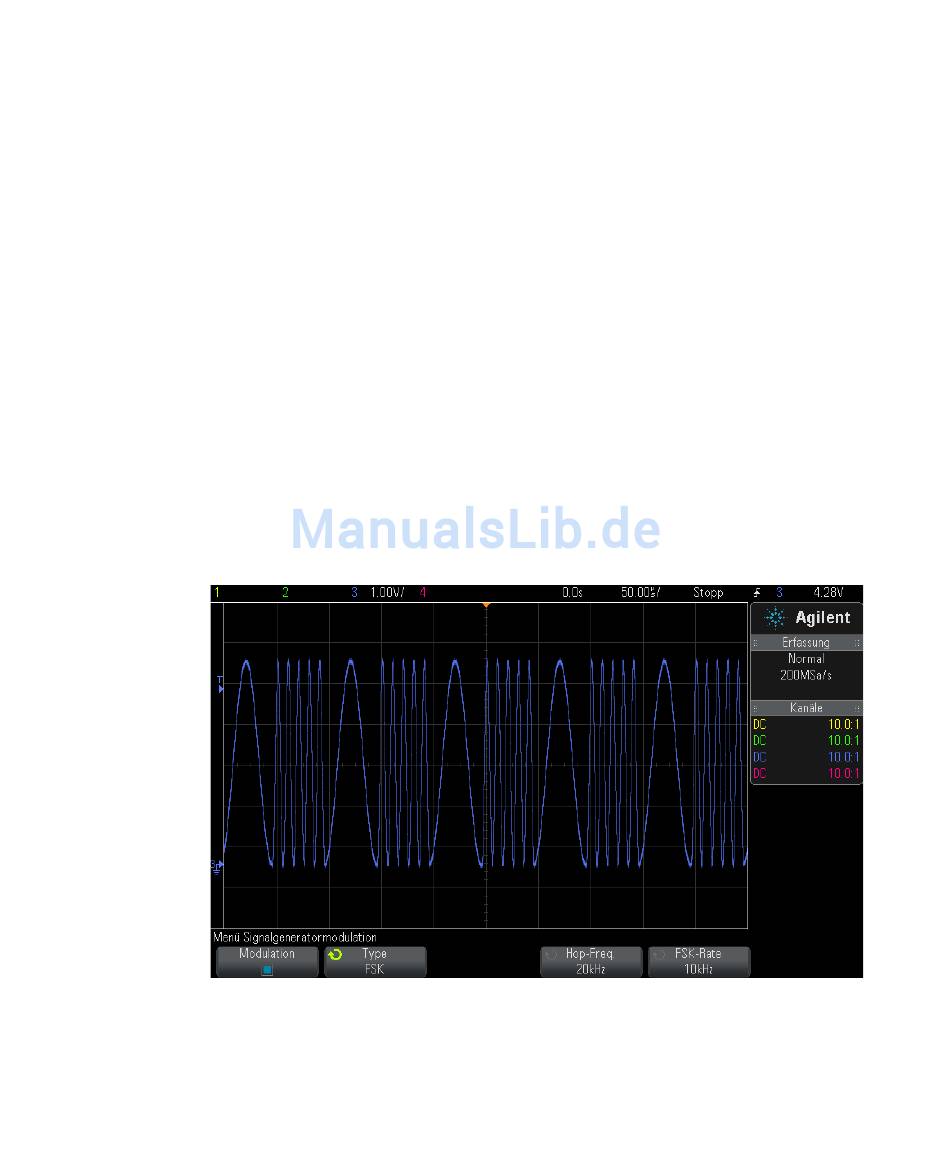

Folgender Bildschirm zeigt eine FSK- Modulation eines 100 kHz
Sinus- Trägersignals.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Eingabedrehknopf zum Auswählen der Frequenzumtastung (FSK-Modulation).
Eingabe, um die "Hop- Frequenz" anzugeben.
Die Ausgangsfrequenz „wechselt" zwischen der Original- Trägerfrequenz
und dieser „Hop- Frequenz".
Eingabe, um die Geschwindigkeit anzugeben, bei der die
Ausgangsfrequenz "wechselt".
Die FSK- Rate gibt ein digitales Rechteck- Modulationssignal an.
Wellenformgenerator
