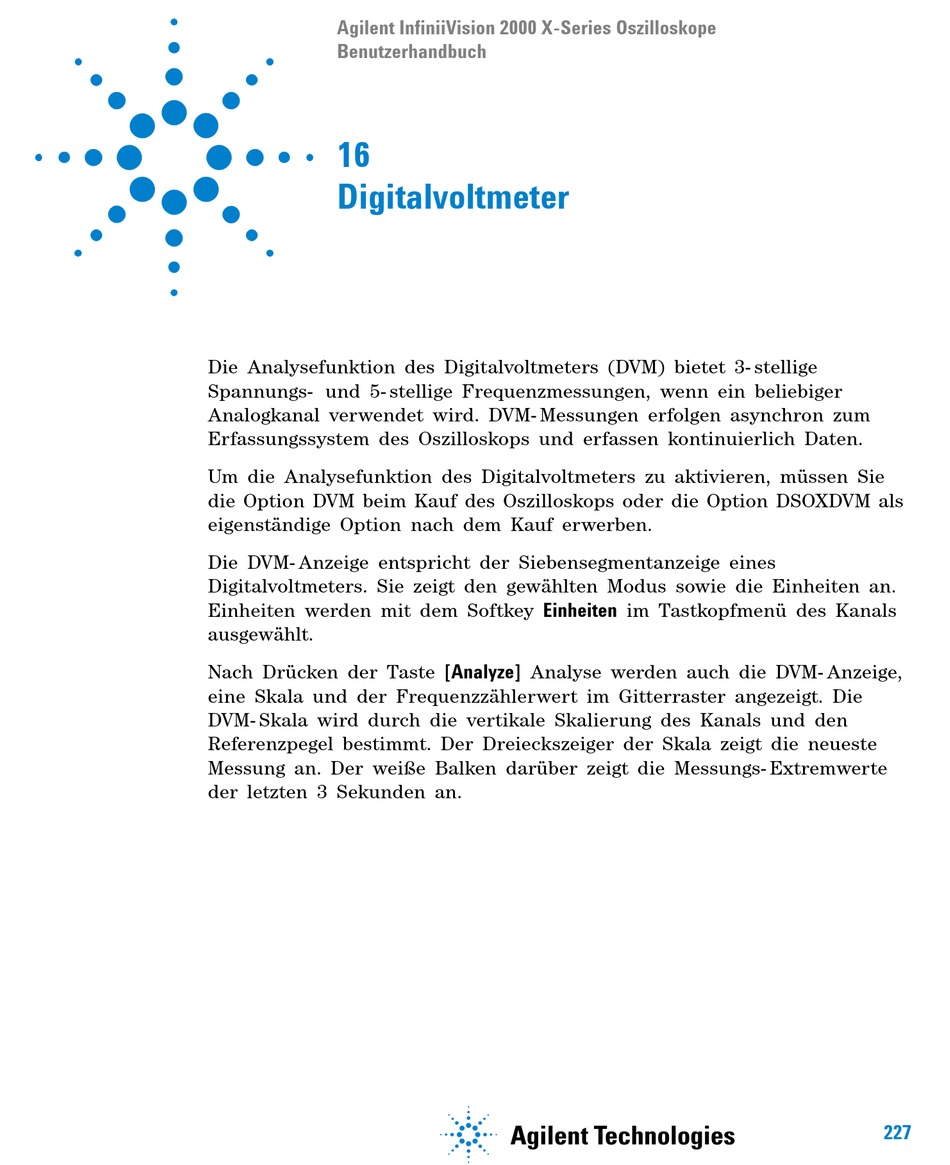

Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
16
Digitalvoltmeter
Die Analysefunktion des Digitalvoltmeters (DVM) bietet 3- stellige
Spannungs- und 5- stellige Frequenzmessungen, wenn ein beliebiger
Analogkanal verwendet wird. DVM- Messungen erfolgen asynchron zum
Erfassungssystem des Oszilloskops und erfassen kontinuierlich Daten.
Um die Analysefunktion des Digitalvoltmeters zu aktivieren, müssen Sie
die Option DVM beim Kauf des Oszilloskops oder die Option DSOXDVM als
eigenständige Option nach dem Kauf erwerben.
Die DVM- Anzeige entspricht der Siebensegmentanzeige eines
Digitalvoltmeters. Sie zeigt den gewählten Modus sowie die Einheiten an.
Einheiten werden mit dem Softkey Einheiten im Tastkopfmenü des Kanals
ausgewählt.
Nach Drücken der Taste [Analyze] Analyse werden auch die DVM- Anzeige,
eine Skala und der Frequenzzählerwert im Gitterraster angezeigt. Die
DVM- Skala wird durch die vertikale Skalierung des Kanals und den
Referenzpegel bestimmt. Der Dreieckszeiger der Skala zeigt die neueste
Messung an. Der weiße Balken darüber zeigt die Messungs- Extremwerte
der letzten 3 Sekunden an.
s1
227
