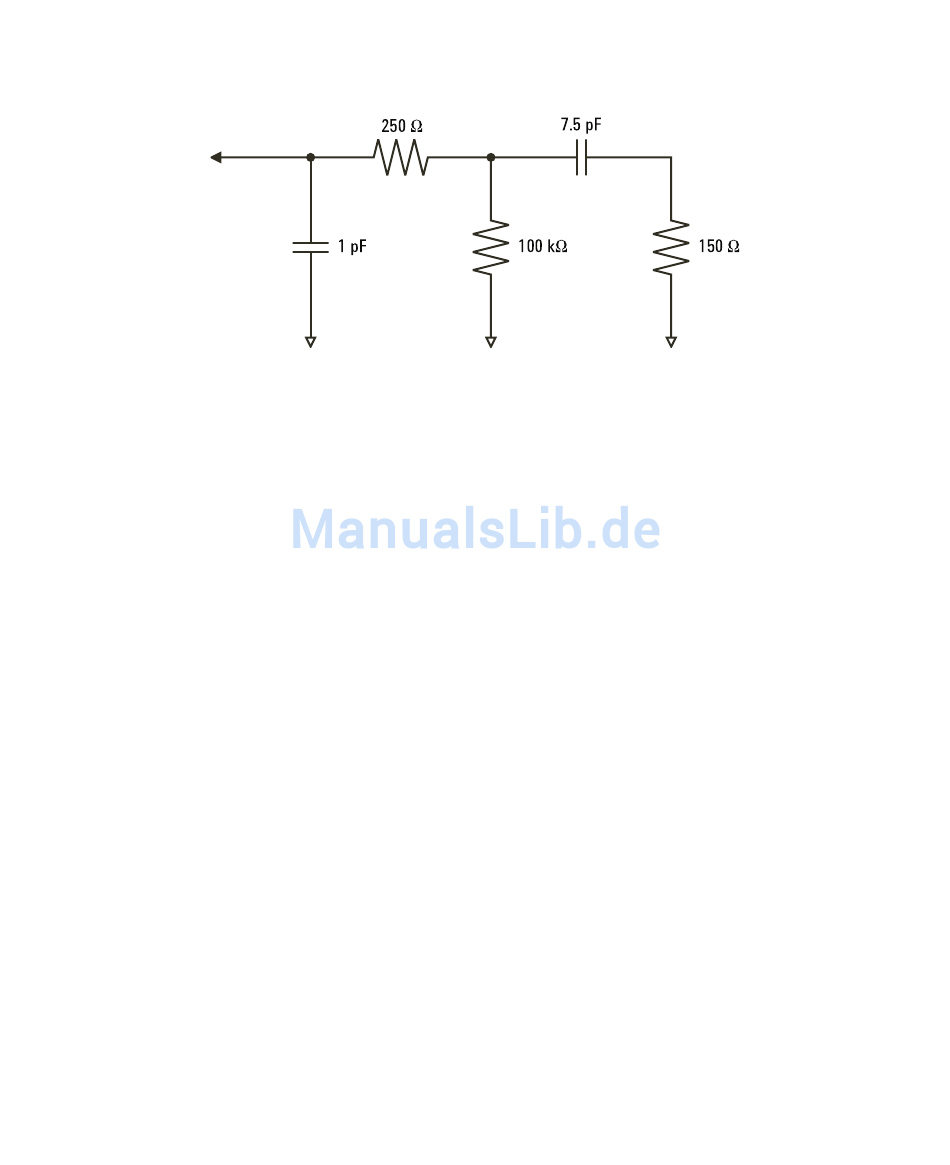

Abbildung 10Ersatzschaltbild für Hochfrequenz-Messsonde
Die Impedanzpläne für die beiden Modelle werden in diesen Abbildungen
dargestellt. Beim Vergleich der beiden Pläne stellen Sie fest, dass sowohl
der Serienspitzenwiderstand als auch die charakteristische Impedanz des
Kabels die Eingangsimpedanz erheblich erweitern. Die im Allgemeinen
geringe Streuspitzenkapazität (1 pF) legt den endgültigen Haltepunkt im
Impedanzdiagramm fest.
