Triggerung Auf Alle Teilbilder Des Videosignals - Agilent Technologies MSO-X 2002A Benutzerhandbuch

10
Trigger

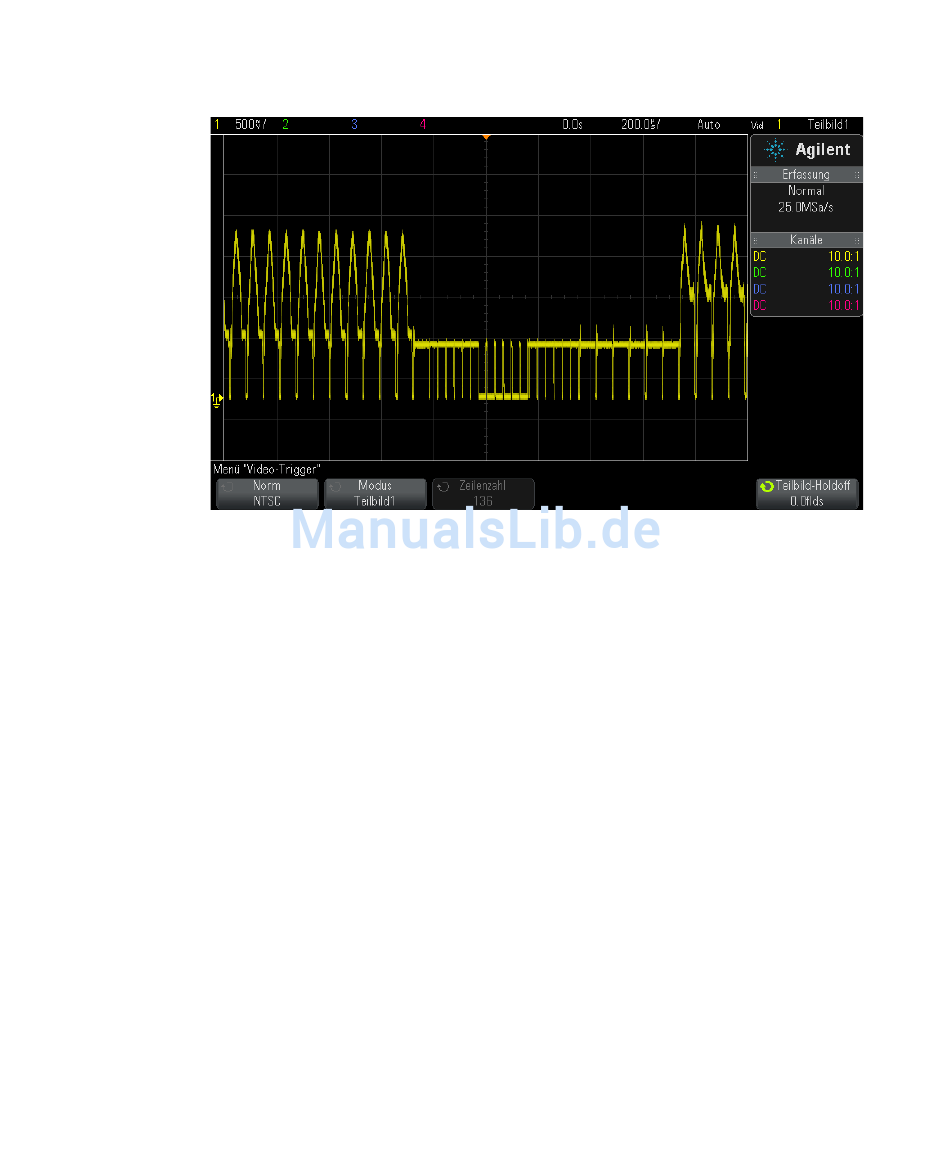

Abbildung 17Triggerung auf Teilbild 1

Triggerung auf alle Teilbilder des Videosignals

Um schnell Teilbild- Übergänge anzuzeigen oder Amplitudenunterschiede
zwischen den Teilbildern festzustellen, verwenden Sie den Triggermodus
„Alle Teilbilder".
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Einstell. und wählen Sie anschließend mit dem
4 Drücken Sie den Softkey Modus und wählen Sie Alle Teilbilder.
148
Eingabedrehknopf, um Video auszuwählen.
Softkey Norm die gewünschte TV- Norm.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
