6
Digitale Kanäle

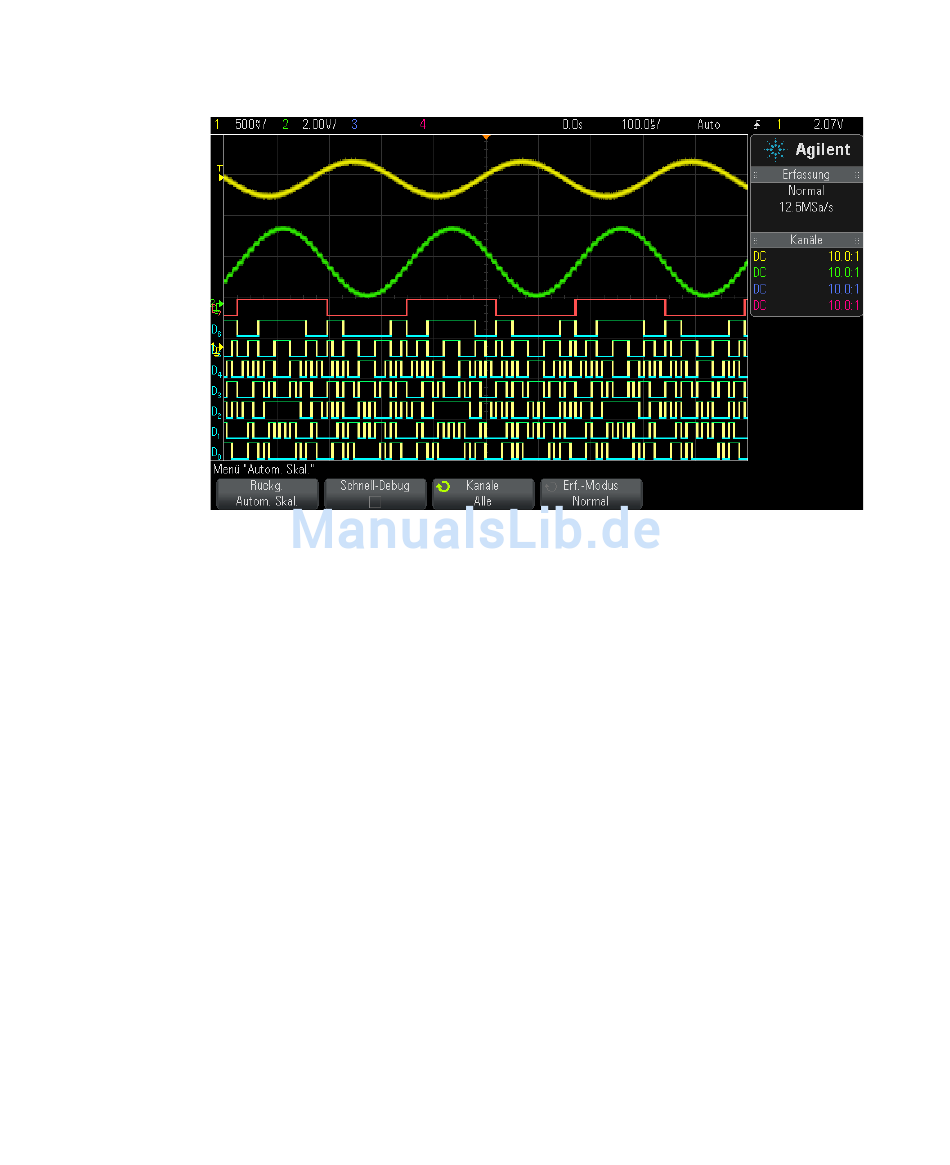

Abbildung 8 Beispiel: Automatische Skalierung digitaler Kanäle (nur MSO-Modelle)
Alle digitalen Kanäle mit aktivem Signal werden angezeigt. Alle digitalen
Kanäle ohne aktives Signal werden deaktiviert.
• Wenn Sie die Konfiguration der automatischen Skalierung aufheben
Dies ist hilfreich, wenn Sie die Taste [AutoScale] Auto-Skal. unabsichtlich
gedrückt haben oder die von der automatischen Skalierung gewählten
Einstellungen nicht übernehmen möchten. Das Oszilloskop wird auf die
vorherigen Einstellungen zurückgesetzt. Siehe auch:
automatischen Skalierung"
Zum Einstellen des Geräts auf die werkseitige Standardkonfiguration
drücken Sie die Taste [Default Setup] Standard-Setup.
Verstehen der Digitalwellenformanzeige
In der folgenden Abbildung ist eine typische Anzeige mit Digitalkanälen
dargestellt.
96
möchten, drücken Sie zunächst den Softkey Rückg. Autom. Skal..
Anschließend können Sie andere Tasten betätigen.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 31.
"Funktionsweise der
