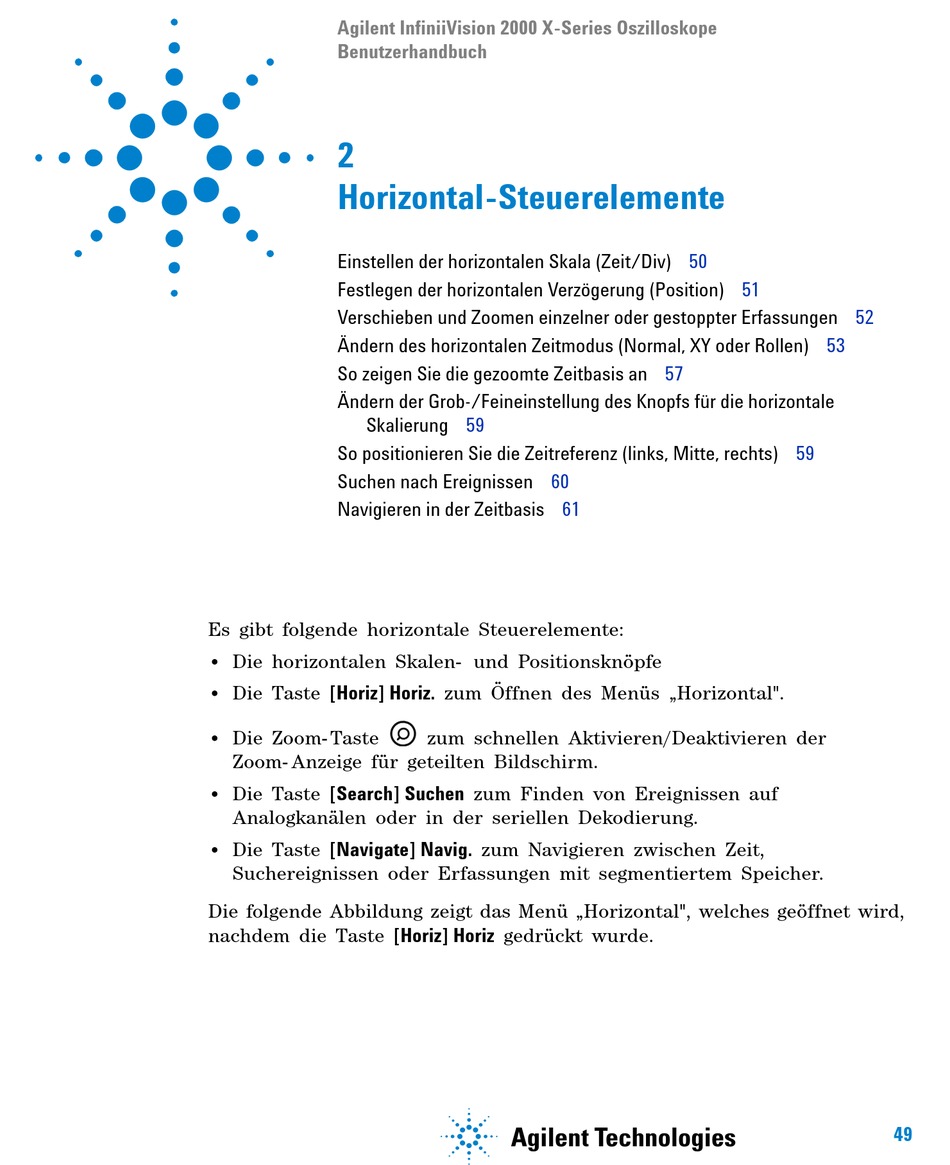

2
Horizontal-Steuerelemente
Einstellen der horizontalen Skala (Zeit/Div)
Festlegen der horizontalen Verzögerung (Position)
Verschieben und Zoomen einzelner oder gestoppter Erfassungen
Ändern des horizontalen Zeitmodus (Normal, XY oder Rollen)
So zeigen Sie die gezoomte Zeitbasis an
Ändern der Grob-/Feineinstellung des Knopfs für die horizontale
Skalierung
So positionieren Sie die Zeitreferenz (links, Mitte, rechts)
Suchen nach Ereignissen
Navigieren in der Zeitbasis
Es gibt folgende horizontale Steuerelemente:
• Die horizontalen Skalen- und Positionsknöpfe
• Die Taste [Horiz] Horiz. zum Öffnen des Menüs „Horizontal".
• Die Zoom- Taste
Zoom- Anzeige für geteilten Bildschirm.
• Die Taste [Search] Suchen zum Finden von Ereignissen auf
Analogkanälen oder in der seriellen Dekodierung.
• Die Taste [Navigate] Navig. zum Navigieren zwischen Zeit,
Suchereignissen oder Erfassungen mit segmentiertem Speicher.
Die folgende Abbildung zeigt das Menü „Horizontal", welches geöffnet wird,
nachdem die Taste [Horiz] Horiz gedrückt wurde.
59
