V = L di dt
Durch Erhöhen der Erdungsinduktivität (L) oder der Stromstärke (di) bwz.
durch Senken der Übergangszeit (dt) wird die Spannung (V) erhöht. Wenn
diese Spannung den im Oszilloskop definierten Spannungsschwellenwert
überschreitet, tritt ein Fehler bei der Datenmessung auf.
Wird eine Messsondenerdung durch mehrere Messsonden gemeinsam
verwendet, muss der Strom, der in die einzelnen Messsonden fließt, durch
dieselbe gemeinsame Erdungsinduktivität derjenigen Messsonde
zurückfließen, deren Erdungsrückleitung verwendet wird. Dies führt in der
obigen Gleichung zu einer erhöhten Stromstärke (di) und, je nach
Übergangszeit (dt), zu einer Erhöhung der Gleichtaktspannung bis zu
einem Bereich, in dem Fehler bei der Datengenerierung auftreten.
Probe 1
Probe
Ground
Probe 2
Probe N

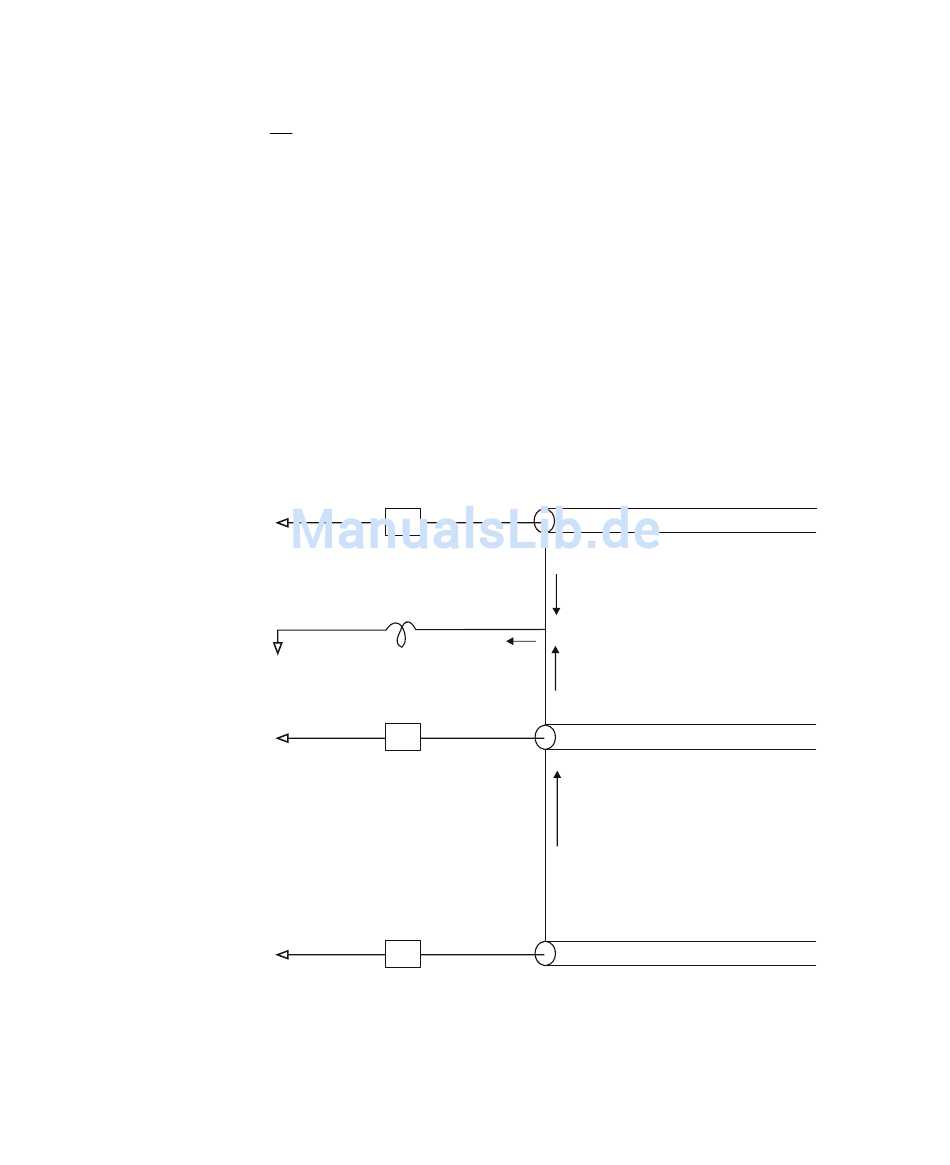

Abbildung 12Gleichtakt-Eingangsspannungsmodell
