Impulsbreiten-Trigger

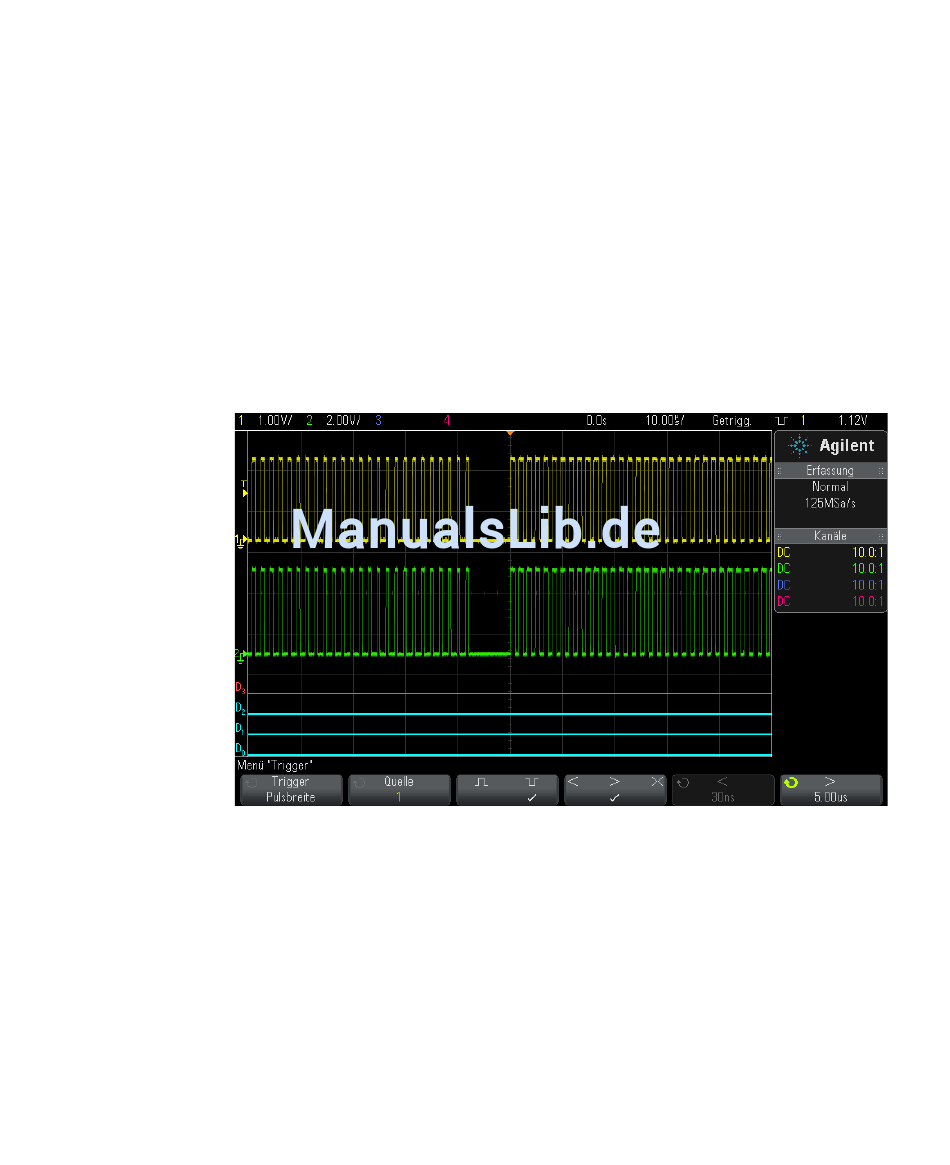

Beim Triggern auf die Impulsbreite (Störimpuls) triggert das Oszilloskop
auf einen positiven oder negativen Puls mit einer bestimmten Breite. Wenn
das Oszilloskop auf einen bestimmten Zeitüberschreitungswert triggern soll,
wählen Sie im Triggermenü die Option Bitmuster (siehe
"Bitmuster- Trigger"
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Quelle. Drehen Sie anschließend den
4 Stellen Sie den Triggerpegel ein:
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 136).
Eingabedrehknopf, um Pulsbreite auszuwählen.
Eingabedrehknopf zum Auswählen einer Kanalquelle für den Trigger.
Der gewählte Kanal wird in der oberen rechten Ecke des Displays neben
dem Polaritätssymbol angezeigt.
Sie können einen beliebigen analogen oder digitalen Kanal als Quelle
wählen.
• Drehen Sie für analoge Kanäle den Triggerpegelknopf.
