So stellen Sie den Trigger- Holdoff ein:
1 Drücken Sie die Taste [Mode/Coupling] Modus/Kopplung.
2 Drücken Sie im Menü „Triggermodus und Kopplung" den Softkey Holdoff;
Hinweise zur

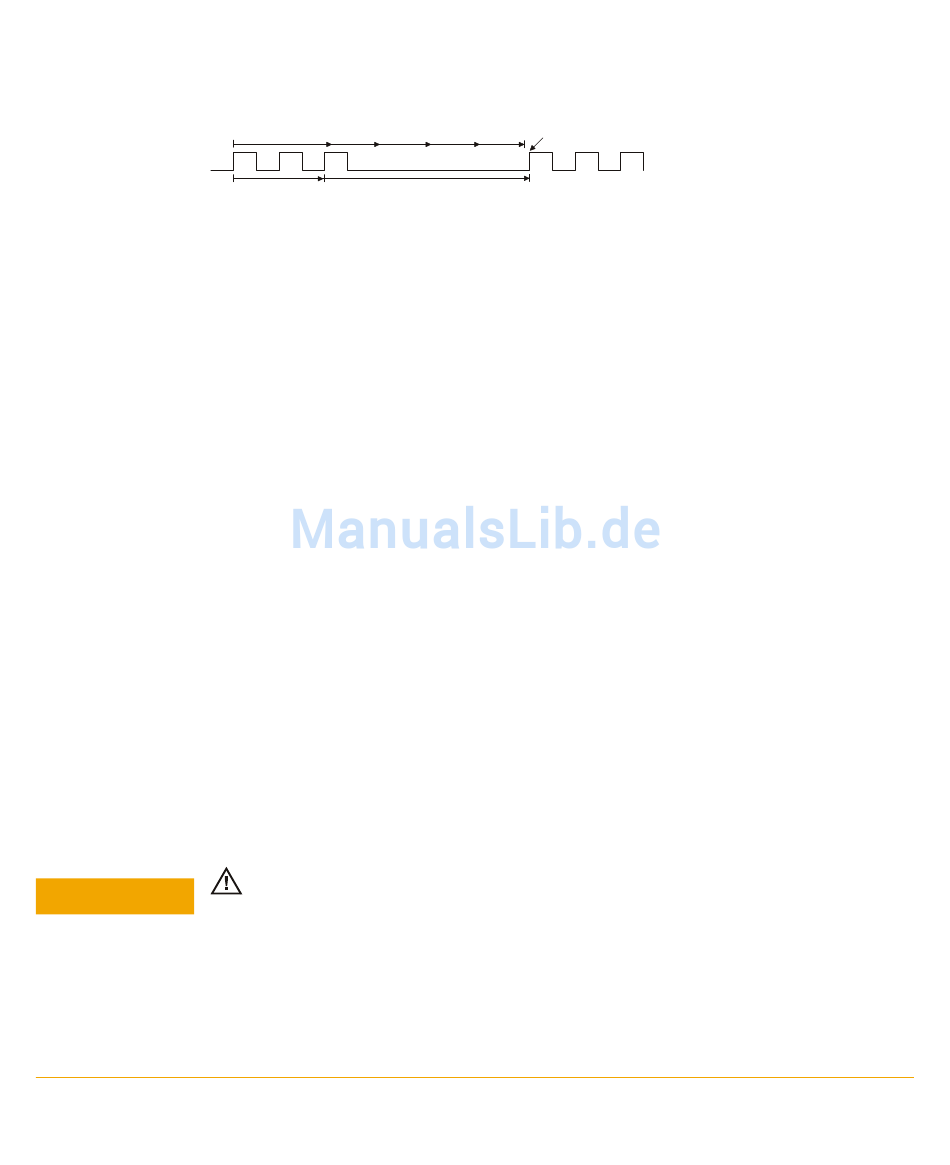

Die korrekte Holdoff- Einstellung ist in der Regel etwas kleiner als eine
Anwendung des
Wiederholung der Wellenform. Stellen Sie den Holdoff- Wert auf diese Zeit
Trigger-Holdoffs
ein, damit Sie einen eindeutigen Triggerpunkt für eine periodische
Wellenform erhalten.
Eine Änderung der Zeitablenkung hat keinen Einfluss auf die eingestellte
Trigger- Holdoff- Zeit.
Mit der MegaZoom- Technologie von Agilent können Sie [Stop] Stopp drücken
und mittels Verschieben und Zoomen der Daten herausfinden, wo sich die
Wellenform wiederholt. Messen Sie diese Zeit mithilfe der Cursor und
stellen Sie den Holdoff entsprechend ein.
Externer Triggereingang
Der externe Triggereingang kann bei verschiedenen Triggertypen als Quelle
genutzt werden. Der externe BNC- Triggereingang befindet sich auf der
Rückseite und ist mit EXT TRIG IN bezeichnet.
VORSICHT
CAT I 300 Vrms, 400 Vpk; transiente Überspannung 1,6 kVpk
1 M Ohm Eingang: Für dauerhafte Sinuswellenformen bei 20 dB/Dekade über 57 kHz
verringern auf ein Minimum von 5 Vpk
Mit N2863A 10:1 Messsonde: CAT I 600 V (DC + Spitzenwert AC)
Mit 10073C oder 10074C 10:1 Messsonde: CAT I 500 Vpk
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Holdoff
200 ns
setzen Sie dann mit dem Eingabedrehknopf die Trigger- Holdoff- Zeit
herauf bzw. herab.
Maximale Spannung am externen Triggereingang des Oszilloskops
Triggermodus/Kopplung
Oscilloscope triggers here
600 ns
11
159
