Erfassen von Wellenformen über die digitalen Kanäle
Wenn Sie [Run/Stop] Start/Stopp oder [Single] Einzeln drücken, um das
Oszilloskop zu starten, untersucht das Oszilloskop die Eingangsspannung
an jeder Eingangsmesssonde. Wenn die Triggerbedingungen erfüllt werden,
wird das Oszilloskop getriggert und zeigt die Erfassungsdaten an.
Bei digitalen Kanälen vergleicht das Oszilloskop bei jeder Probennahme die
Eingangsspannung mit dem Logikschwellenwert. Liegt die Spannung über
dem Schwellenwert, speichert das Oszilloskop eine 1 im Probenspeicher;
andernfalls wird eine 0 im Speicher abgelegt.
Anzeigen digitaler Kanäle über die automatische Skalierung

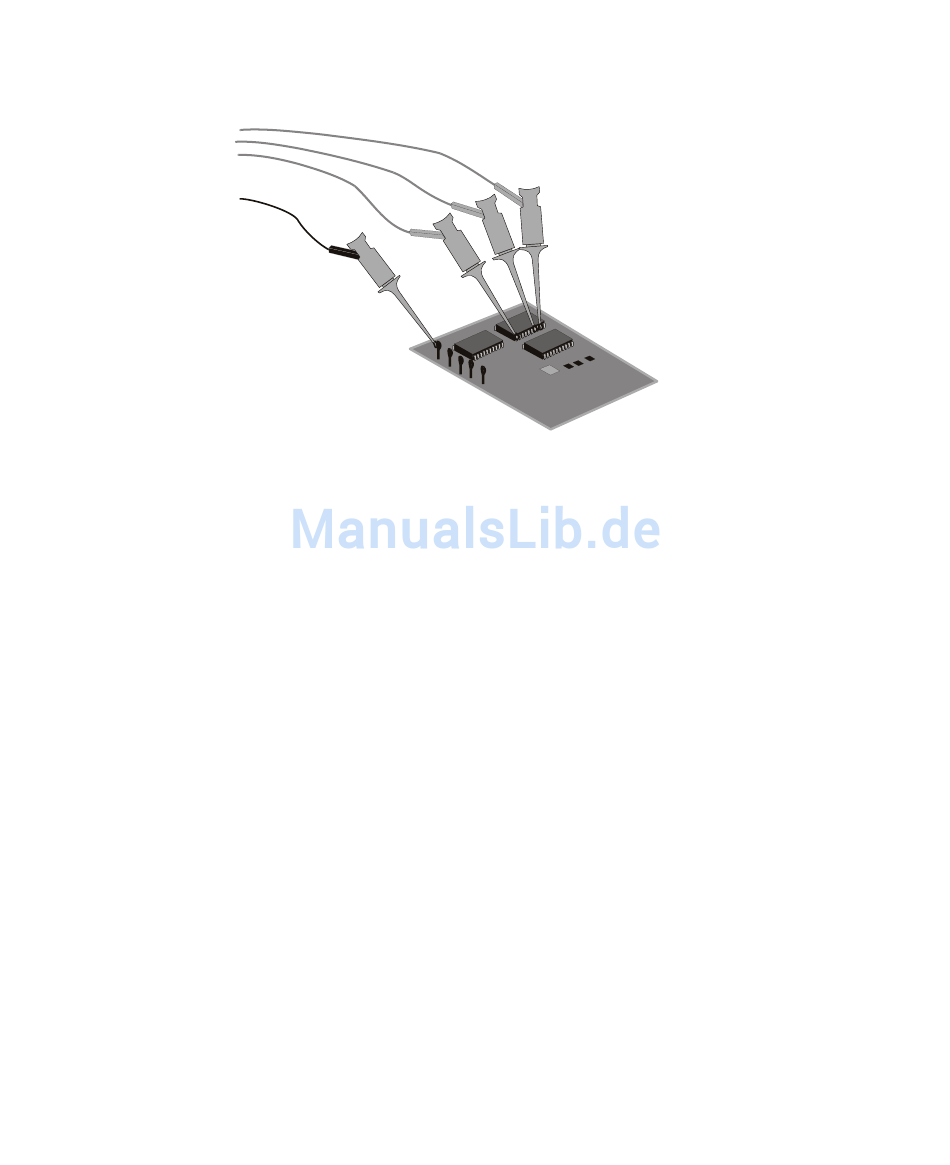

Wenn Signale mit den digitalen Kanälen verbunden sind (stellen Sie sicher,
dass die Erdungsleitungen angeschlossen werden), werden die digitalen
Kanäle schnell über die automatische Skalierung konfiguriert und
angezeigt.
• Drücken Sie zum schnellen Konfigurieren des Geräts die Taste
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Ground
[AutoScale] Auto-Skal..
Signals
6
Digitale Kanäle
95
