Bezeichnung der horizontalen Achse wird von Zeit in Frequenz (Hertz)
geändert und die Bezeichnung der vertikalen Achse wird von Volt zu db
geändert.
Die FFT- Funktion eignet sich zur Analyse von Problemen durch
Übersprechen oder Verzerrungen in analogen Wellenformen, hervorgerufen
durch nichtlineare Verstärker. Außerdem dient die Funktion zum Abgleich
von Analogfiltern.
So zeigen Sie eine Wellenform an:

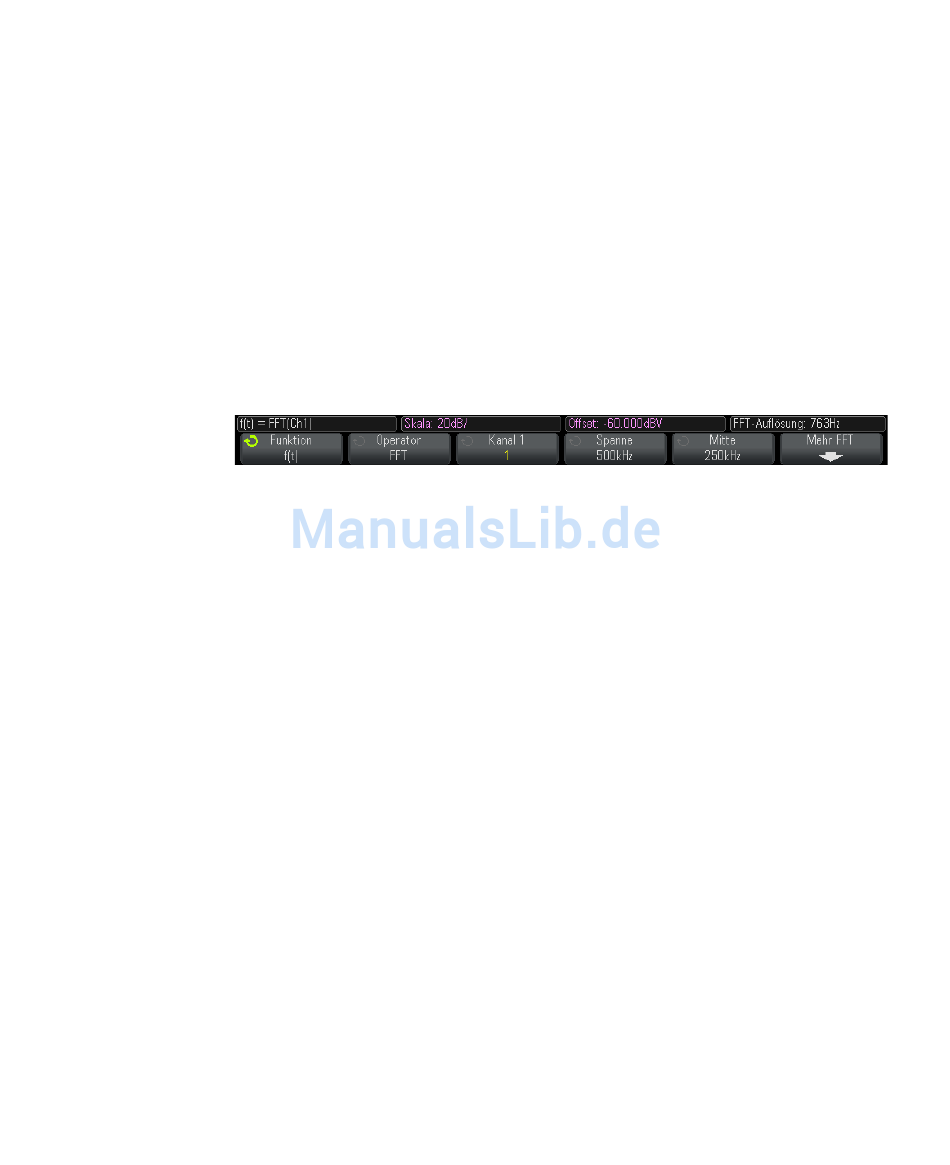

1 Drücken Sie die Taste [Math], anschließend den Softkey Funktion, und
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
wählen Sie f(t). Drücken Sie den Softkey Bediener und wählen Sie FFT.
Quelle 1 - Auswahl der Datenquelle für die FFT- Operation. (Siehe
•
"Anwenden einer Transformationsfunktion auf eine arithmetische
auf Seite 75 für Informationen zur Verwendung von g(t)
Operation"
als Quelle.)
Spanne - Konfiguration der gesamten Breite des angezeigten
•
FFT- Spektrums (von links nach rechts). Die Frequenz in Hertz pro
Skalenteil erhalten Sie, indem Sie die Spanne durch 10 dividieren.
Sie können eine über der maximal verfügbaren Frequenz liegende
Spanne einstellen. In diesem Fall füllt das dargestellte Spektrum
nicht den gesamten Bildschirm aus. Drücken Sie den Softkey Spanne
und stellen Sie mit dem Eingabedrehknopf die gewünschte
Frequenzspanne ein.
Mitte - Einstellen der Frequenz des FFT- Spektrums, das an der
•
mittleren vertikalen Gitterrasterlinie angezeigt wird. Sie können eine
Mittenfrequenz einstellen, die kleiner ist als die halbe Spanne oder
größer als die maximal verfügbare Frequenz. In diesem Fall füllt das
angezeigte Spektrum nicht den gesamten Bildschirm aus. Drücken Sie
den Softkey Mitte und legen Sie mit dem Eingabedrehknopf den
gewünschten mittigen Frequenzbereich fest.
Skala - Einstellen einer benutzerdefinierten Verikal- Skalierung für die
•
FFT- Funktionen. Die Einheit ist dB/div (Dezibel/Division). Siehe
hierzu "So passen Sie Skalierung und Offset der math. Wellenform
an" auf Seite 75.
