14
Messungen

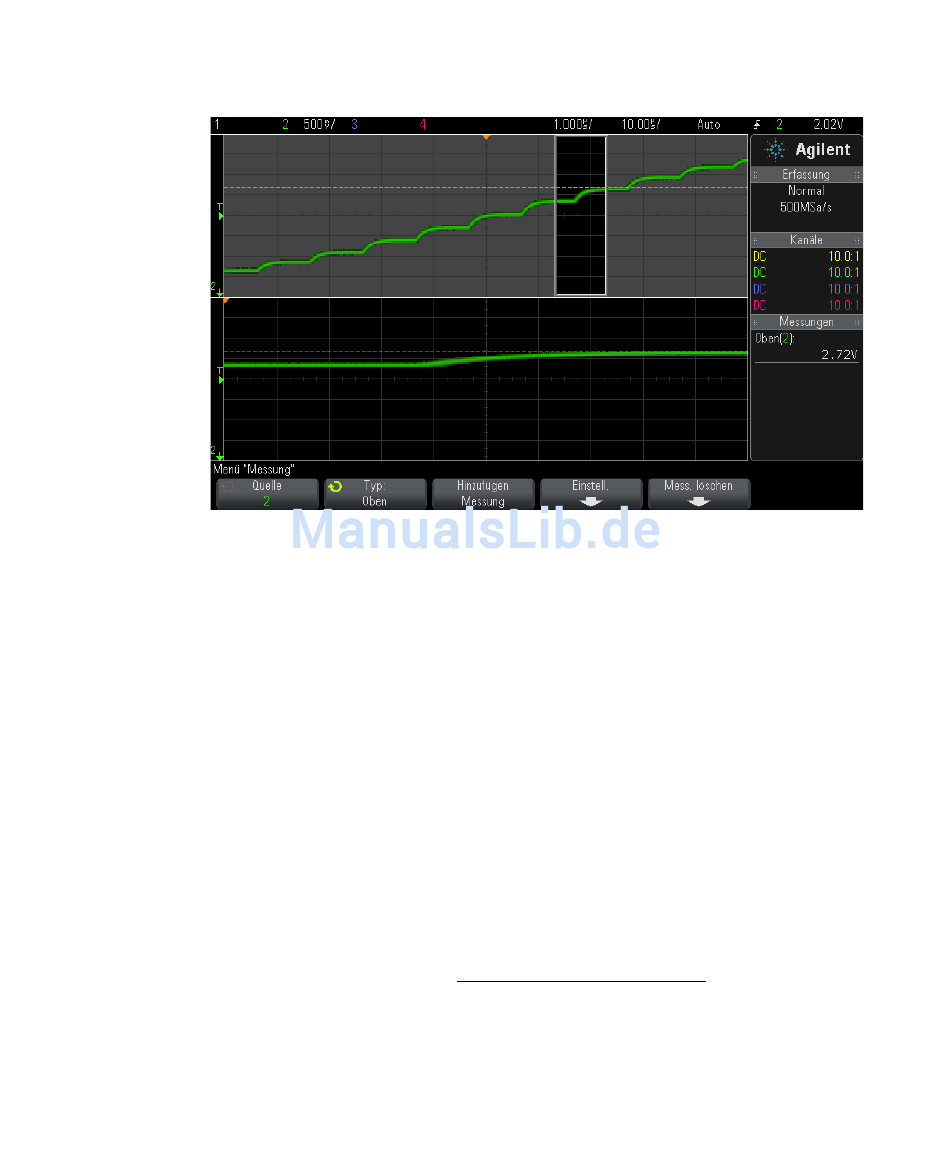

Abbildung 33Isolationsbereich für Dachmessung

Basis

Die Basis eines Signals ist der Modus (häufigster Wert) des unteren
Wellenformteils. Falls der Modus nicht eindeutig definiert ist, wird die
Basis gleich dem Minimum gesetzt. Der Y- Cursor zeigt den gemessenen
Wert an.
Überschwingen
Überschwingen ist eine Verzerrung der Signalform unmittelbar nach einer
größeren Flanke. Das Überschwingen wird in Prozent der Amplitude
gemessen. Die X- Cursor zeigen an, welche Flanke (nämlich die dem
Trigger- Referenzpunkt nächstgelegene) gemessen wird.
Rising edge overshοot =
198
local Maximum − D Top
Amplitude
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
× 100
