Agilent Technologies MSO-X 2002A Benutzerhandbuch Seite 342

24
I2C/SPI-Triggerung und Seriell Dekodieren
342

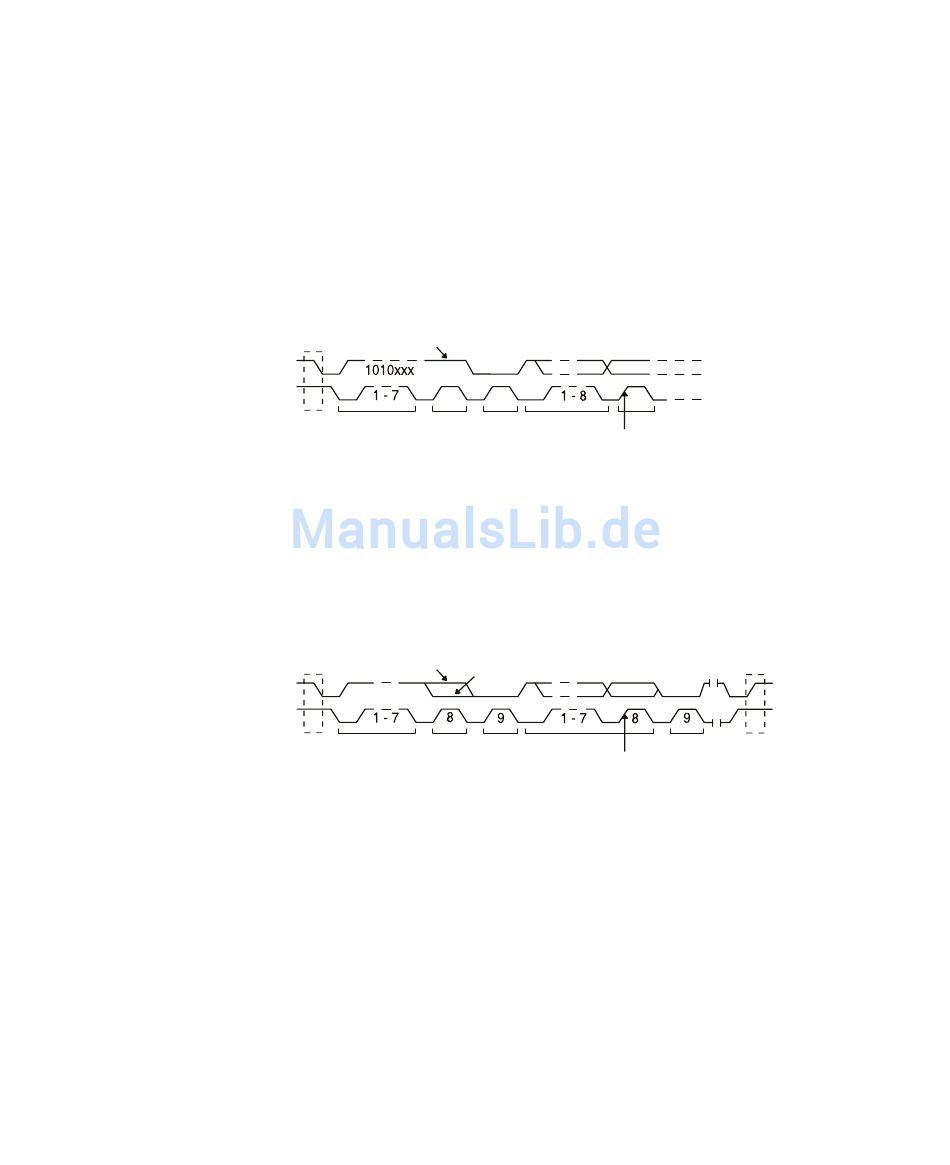

• EEPROM-Daten lesen— Der Trigger sucht nach dem
EEPROM- Steuerbyte- Wert 1010xxx auf der SDA- Leitung, gefolgt von
einem Lesebit (Read) und einem Quittungsbit (Ack). Anschließend
sucht er nach dem Datenwert und dem Qualifizierer, die mit den
Softkeys Daten und Daten sind vorgegeben wurden. Tritt dieses Ereignis
ein, so triggert das Oszilloskop auf die Taktflanke für das
Quittungsbit nach dem Datenbyte. Das Datenbyte muss nicht
zwingend direkt auf das Steuerbyte folgen.
SDA
SCL
Start or Control
Restart byte
Condition
• Frame (Start: Addr7: Read: Ack: Data) oder Frame (Start: Addr7: Write: Ack:
Data)— Das Oszilloskop triggert auf einen Read- oder Write- Frame im
7- Bit- Adressiermodus auf der 17. Taktflanke, wenn alle Bits im
Muster den Vorgaben entsprechen. Das Triggersystem behandelt einen
Neustart genauso wie eine Startbedingung.
SDA
SCL
Address
Start or
Restart
Condition
• Frame (Start: Addr7: Read: Ack: Data: Ack: Data2) oder Frame (Start: Addr7:
Write: Ack: Data: Ack: Data2)— Das Oszilloskop triggert auf einen Read-
oder Write- Frame im 7- Bit- Adressiermodus auf der 26. Taktflanke,
wenn alle Bits im Muster den Vorgaben entsprechen. Das
Triggersystem behandelt einen Neustart genauso wie eine
Startbedingung.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Read
R/ Ack Data
Trigger point
Read
Write
Data
R/ Ack
Trigger point
17th clock edge
Ack
Ack
Stop
Condition
