6
Digitale Kanäle
2 Wählen Sie über den Multiplex- Auswahlknopf den Kanal aus.
3 Verschieben Sie die ausgewählte Kanalwellenform mithilfe des

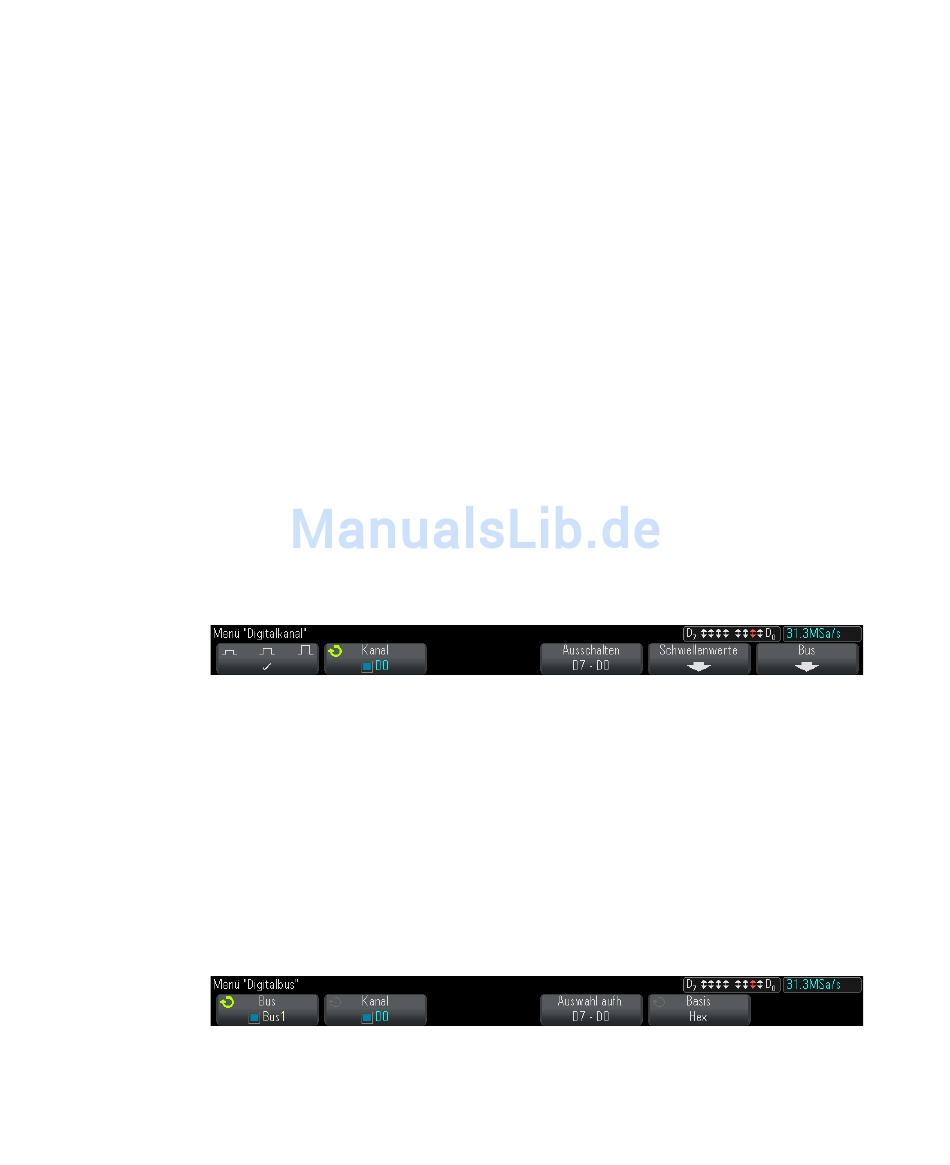

Anzeigen von Digitalkanälen als Bus
Digitalkanäle können gruppiert und als Bus angezeigt werden. Jeder
Buswert wird im unteren Bildschirmbereich als Hex- oder Binärwert
angezeigt. Sie können bis zu zwei digitale Busse erstellen. Drücken Sie
zum Konfigurieren und Anzeigen eines jeden Busses die Taste [Digital]
Digital auf dem vorderen Bedienfeld. Drücken Sie dann den Softkey Bus.
Wählen Sie als nächstes einen Bus. Drehen Sie den Eingabedrehknopf,
drücken Sie dann den Knopf „Eingabe" oder den Softkey Bus1/Bus2, um
diesen einzuschalten.
Verwenden Sie den Softkey Kanal und den Knopf „Eingabe", um einzelne
Kanäle auszuwählen, die im Bus enthalten sein sollen. Sie können zum
Auswählen der Kanäle den Knopf „Eingabe" drehen und diesen drücken
oder den Softkey drücken. Sie können auch den Softkey Auswahl/Auswahl
aufh. D7-D0 drücken, um Gruppen von acht Kanälen in jedem Bus ein- oder
auszuschließen.
100
Die ausgewählte Wellenform wird rot hervorgehoben.
Multiplex- Positionsknopfes.
Wenn eine Kanalwellenform über eine andere Kanalwellenform neu
positioniert wird, ändert sich die Anzeige auf der linken Seite der
Messkurve von der Bezeichnung „Dnn" („nn" steht für eine ein- oder
zweistellige Kanalnummer) in „D*". „*" weist darauf hin, dass zwei
Kanäle sich überlagern.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
