CAN/LIN-Triggerung und Serielles dekodieren

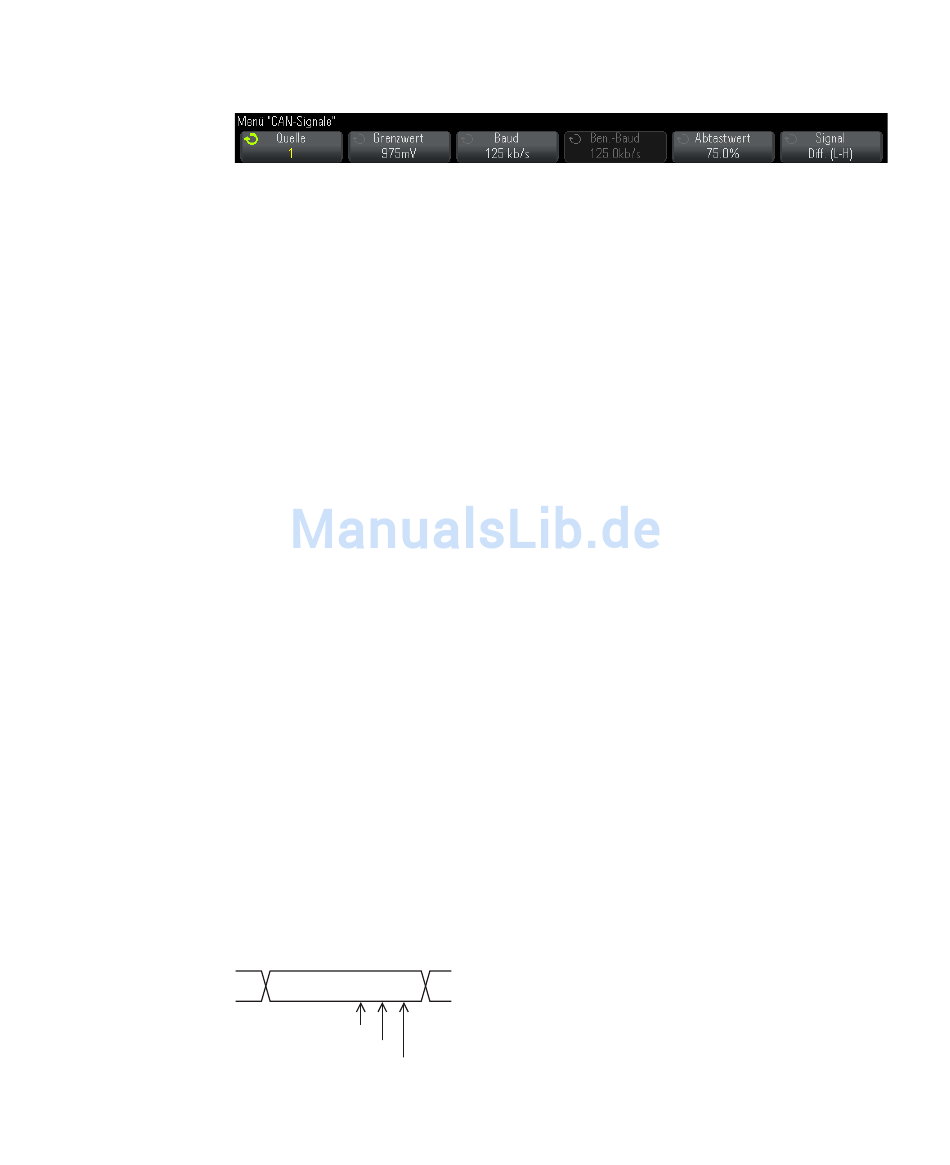

5 Drücken Sie Quelle. Wählen Sie anschließend den Kanal für das
6 Drücken Sie den Softkey Grenzwert. Drehen Sie anschließend den
7 Drücken Sie den Softkey Baud. Drehen Sie anschließend den
8 Drücken Sie den Softkey Abtastwert. Drehen Sie anschließend den
322
CAN- Signal aus.
Die Bezeichnung für den CAN- Quellkanal wird automatisch zugewiesen.
Eingabedrehknopf zum Auswählen des Grenzwert- Spannungspegels für
das CAN- Signal.
Der Grenzwert- Spannungspegel wird bei der Dekodierung verwendet
und als Triggerpegel eingesetzt, wenn der Triggertyp auf den
ausgewählten seriellen Steckplatz für die Dekodierung festgelegt wird.
Eingabedrehknopf zum Auswählen der Baudrate, die Ihrem
CAN- Bussignal entspricht.
Die CAN- Baudrate kann in 100- bit/s- Schritten auf einen vordefinierten
Baudratenwert von 10 kbit/s bis zu 5 Mbit/s oder eine
benutzerdefinierte Baudrate von 10,0 kbit/s bis 4 Mbit/s eingestellt
werden. Benutzerdefinierte Baudraten in Bruchteilen zwischen 4 Mbit/s
und 5 Mbit/s sind nicht gestattet.
Die Standard- Baudrate ist 125 kbit/s.
Wenn keine der vordefinierten Optionen dem CAN- Bussignal entspricht,
wählen Sie Benutzerdefiniert aus. Drücken Sie anschließend den Softkey
Ben.-Baud und drehen Sie den Eingabedrehknopf, um die Baudrate
einzugeben.
Eingabedrehknopf zum Auswählen des Punktes zwischen den
Phasensegmenten 1 und 2, an dem der Busstatus gemessen wird. Auf
diese Weise legen Sie den Punkt innerhalb der Bitzeit fest, an dem der
Bitwert erfasst wird.
One Bit
60%
70%
Sample Point
80%
