Trigger
„Teilbild 1" gewählt wurde, findet das Triggersystem alle Teilbilder, bei
denen der Vertikal- Synchronisationsimpuls in Zeile 4 beginnt. Bei einem
NTSC- Signal triggert das Oszilloskop abwechselnd auf die Farbteilbilder 1
und 3 (siehe nachfolgende Abbildung). Mit dieser Konfiguration können Sie
die Hüllkurve des Referenz- Hilfsträgers messen.

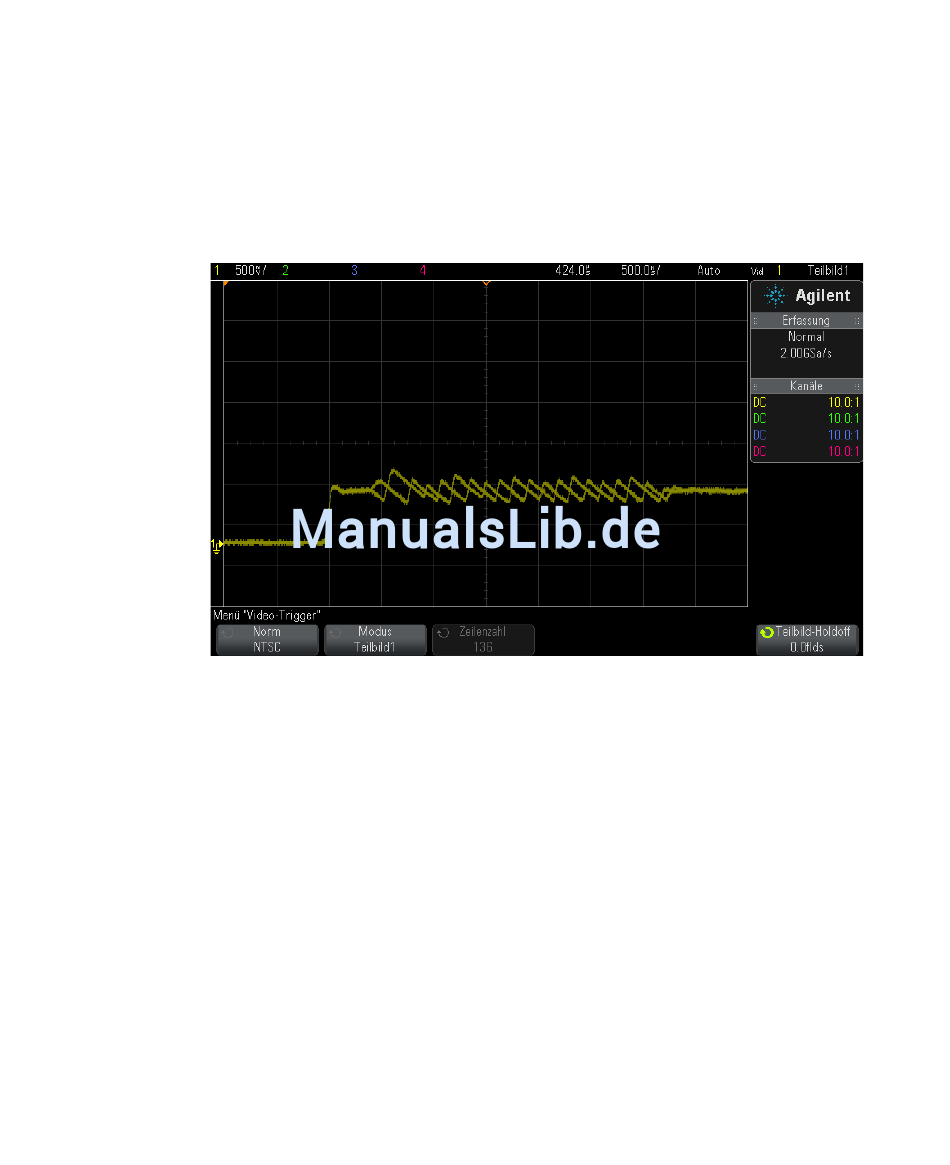

Abbildung 19Abwechselnde Triggerung auf die Farbteilbilder 1 und 3
Wenn eine genauere Analyse erforderlich ist, sollte nur auf ein einziges
Farbteilbild getriggert werden. Hierzu verwenden Sie den Softkey
Teilbild-Holdoff im Menü „Video- Trigger". Drücken Sie den Softkey
Teilbild-Holdoff und passen Sie den „Holdoff"- Wert stufenweise mit dem
Eingabedrehknopf solange an, bis das Oszilloskop nur auf eine
Farb- Burstphase triggert.
Um die andere Phase schnell zu synchronisieren, können Sie das Signal
kurzzeitig ein- und ausschalten. Diese Prozedur wird so lange wiederholt,
bis die richtige Phase angezeigt wird.
Beim Anpassen des „Holdoff"- Wertes mit dem Softkey Teilbild-Holdoff und
dem Eingabedrehknopf wird die entsprechende „Holdoff"- Zeit im Menü
„Triggermodus und Kopplung" angezeigt.
