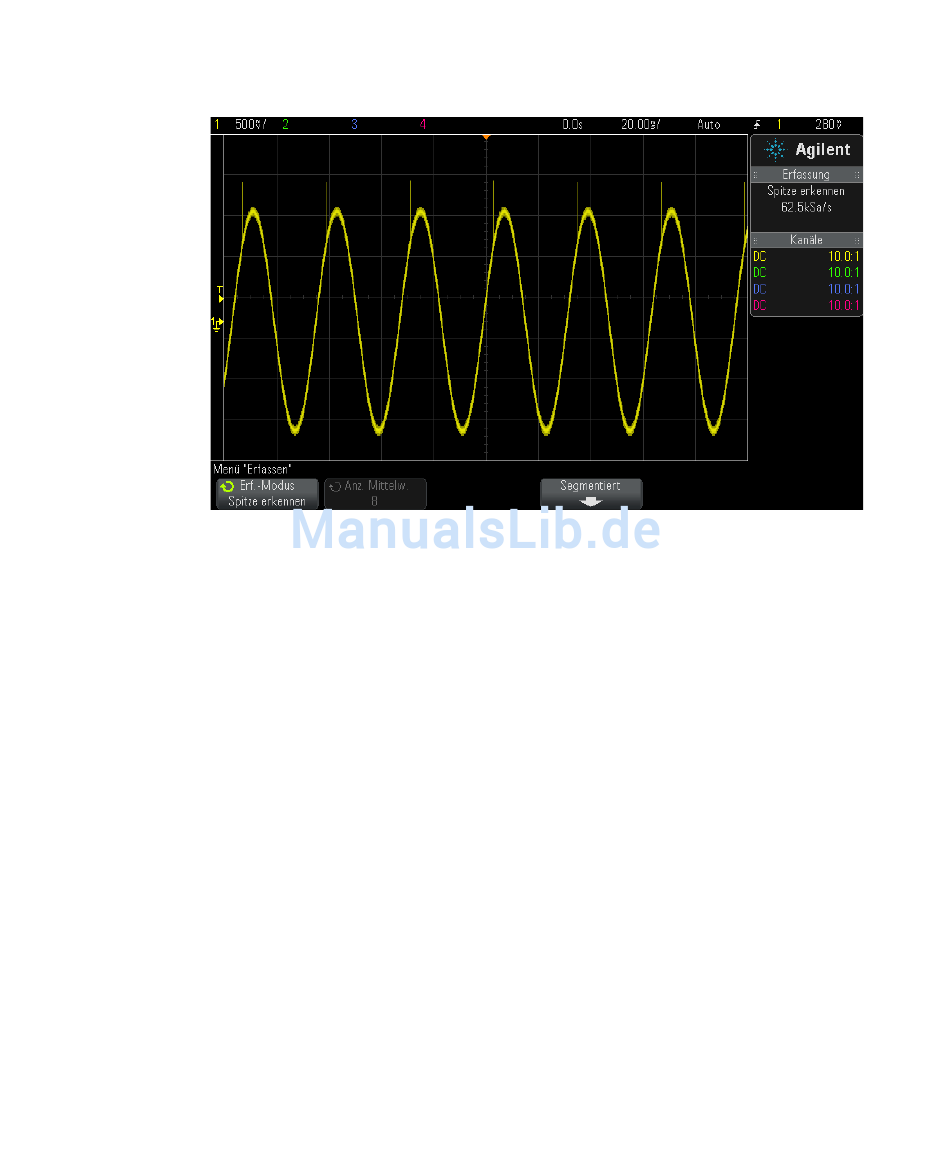

Abbildung 25Sinus mit Störimpuls, Modus „Spitze erkennen"
Finden eines Störimpulses mithilfe des Modus „Spitze erkennen"
1 Schließen Sie ein Signal an das Oszilloskop an und wählen Sie eine
2 Drücken Sie zum Auffinden eines Störimpulses die Taste [Acquire]
3 Drücken Sie die Taste [Display] Anzeigen und anschließend den Softkey
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Einstellung, bei der sich eine stabile Signaldarstellung ergibt.
Erfassen und dann den Softkey Erf.-Modus, bis Spitze erkennen angezeigt
wird.
∞ Persistence (unbegrenzte Nachleuchtdauer).
Bei unbegrenzter Nachleuchtdauer wird die Anzeige mit neuen
Datenzugängen aktualisiert, ohne dabei die Ergebnisse vorheriger
Erfassungszyklen zu löschen. Neue Abtastwerte werden mit normaler
Helligkeit angezeigt, während die früher erfassten Messdaten weniger
hell dargestellt werden. Für außerhalb des Darstellungsbereichs liegende
Abschnitte der Messkurve ist die unbegrenzte Nachleuchtdauer der
Wellenform nicht wirksam.
Mit dem Softkey Löschen Anzeige können Sie die alten Abtastwerte vom
Bildschirm löschen. Anschließend werden wieder so lange Messwerte
übereinander geschrieben, bis Sie ∞ Persistence abschalten.
