14
Messungen
Ausführen automatischer Messungen

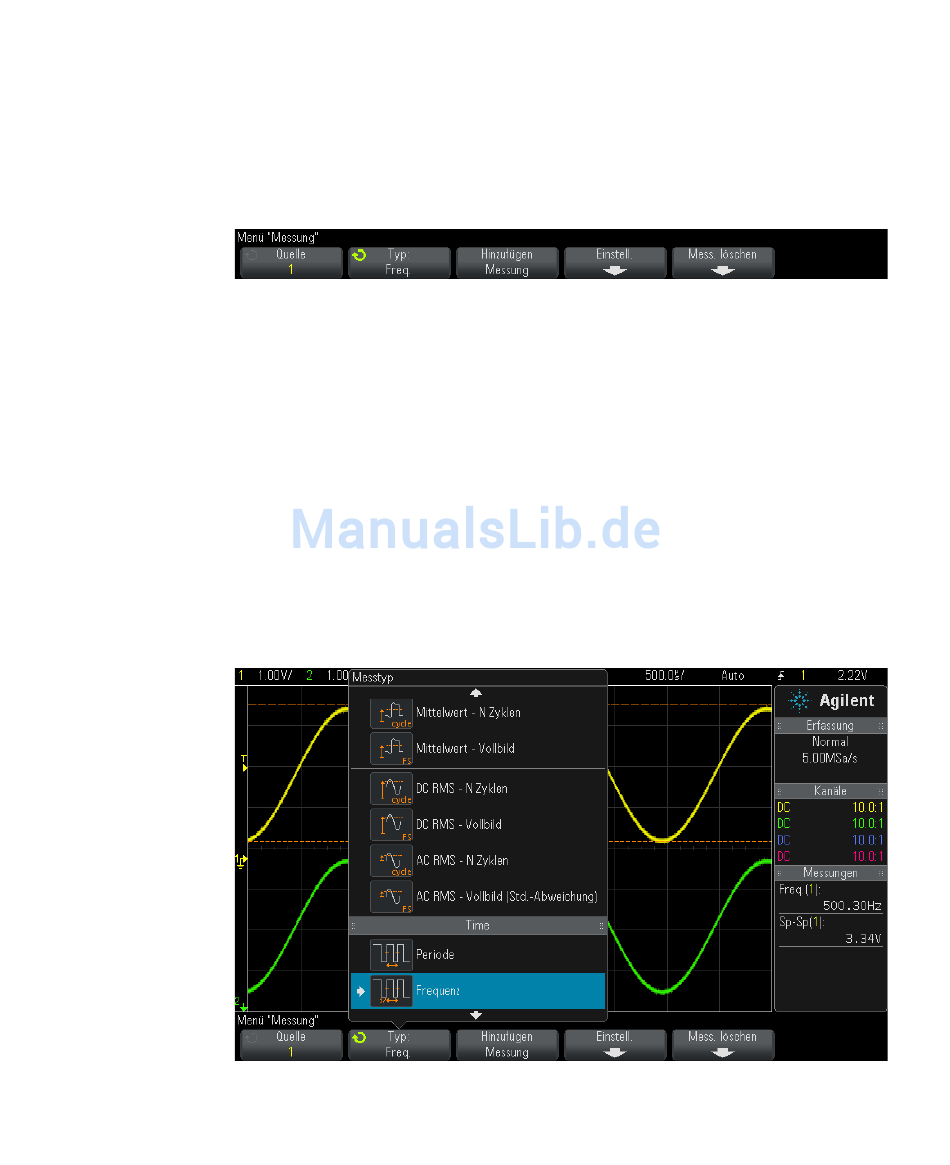

1 Drücken Sie zum Aufruf des Menüs „Messung" die Taste [Meas] Mess..
2 Drücken Sie den Softkey Quelle, um den Kanal, die aktive
3 Drücken Sie den Softkey Typ und wählen Sie mit dem Eingabedrehknopf
192
mathematische Funktion oder Referenzwellenform zu messen.
Die automatischen Messfunktionen sind nur auf Kanäle, mathematische
Funktionen und Referenzwellenformen anwendbar, die angezeigt werden
bzw. aktiv sind.
Wenn ein Teil der Wellenform, der für eine Messung benötigt wird, nicht
sichtbar ist oder wenn die Auflösung für die Messung nicht ausreicht,
wird eine entsprechende Meldung angezeigt: „Keine Flanken",
„Reduziert", „Schwaches Signal", „< Wert" oder „> Wert". Eine solche
Meldung besagt, dass das Messergebnis unter Umständen nicht gültig ist.
eine Messfunktion aus.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
