Erfassungssteuerung

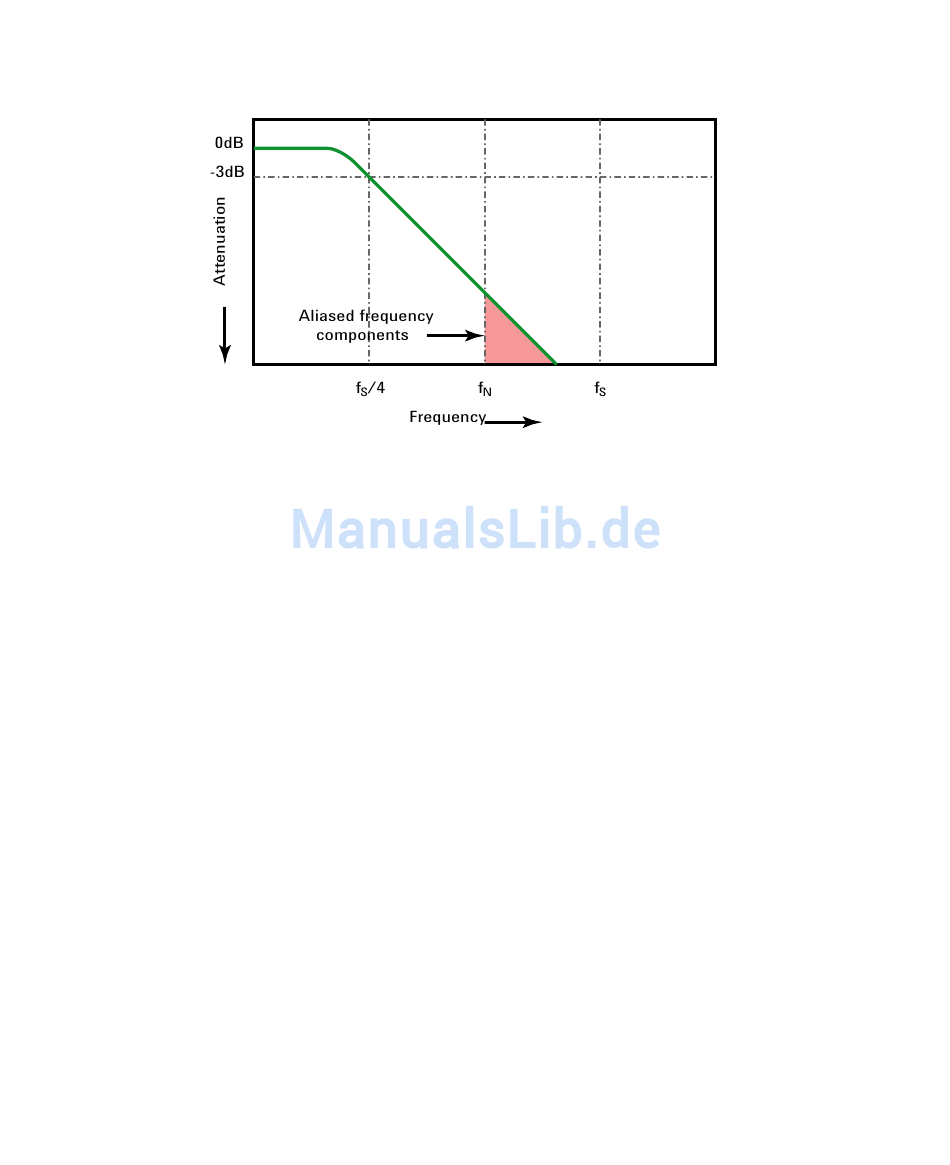

Abbildung 23Abtastrate und Oszilloskopbandbreite
In der Praxis sollte die Abtastrate eines Oszilloskops mindestens das
Vierfache seiner Bandbreite betragen: f
Aliasing, und bei Aliasing- Frequenzkomponenten ist die Dämpfung höher.
Siehe auch
Evaluating Oscilloscope Sample Rates vs. Sampling Fidelity: How to
Make the Most Accurate Digital Measurements, Agilent Application Note
1587
Oszilloskopanstiegszeit
Die Anstiegszeitspezifikation eines Oszilloskops steht in engem
Zusammenhang mit seiner Bandbreitenspezifikation. Oszilloskope mit
einem Gaussschen Frequenzgang haben eine ungefähre Anstiegszeit von
0,35/f
Die Anstiegszeit eines Oszilloskops ist nicht die höchste
Flankengeschwindigkeit, die das Oszilloskop präzise messen kann. Es ist
die höchste Flankengeschwindigkeit, die das Oszilloskop unter Umständen
produzieren kann.
166
Limiting oscilloscope bandwidth (f
reduces frequency components above the Nyquist frequency (f
("http://cp.literature.agilent.com/litweb/pdf/5989-
basierend auf einem 10%- bis 90%- Kriterium.
BW
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
) to 1/4 the sample rate (f
BW
= 4f
. Dies reduziert das
S
BW
/4)
S
).
N
5732EN.pdf")
