Falling edge overshοot = Base − D local Minimum

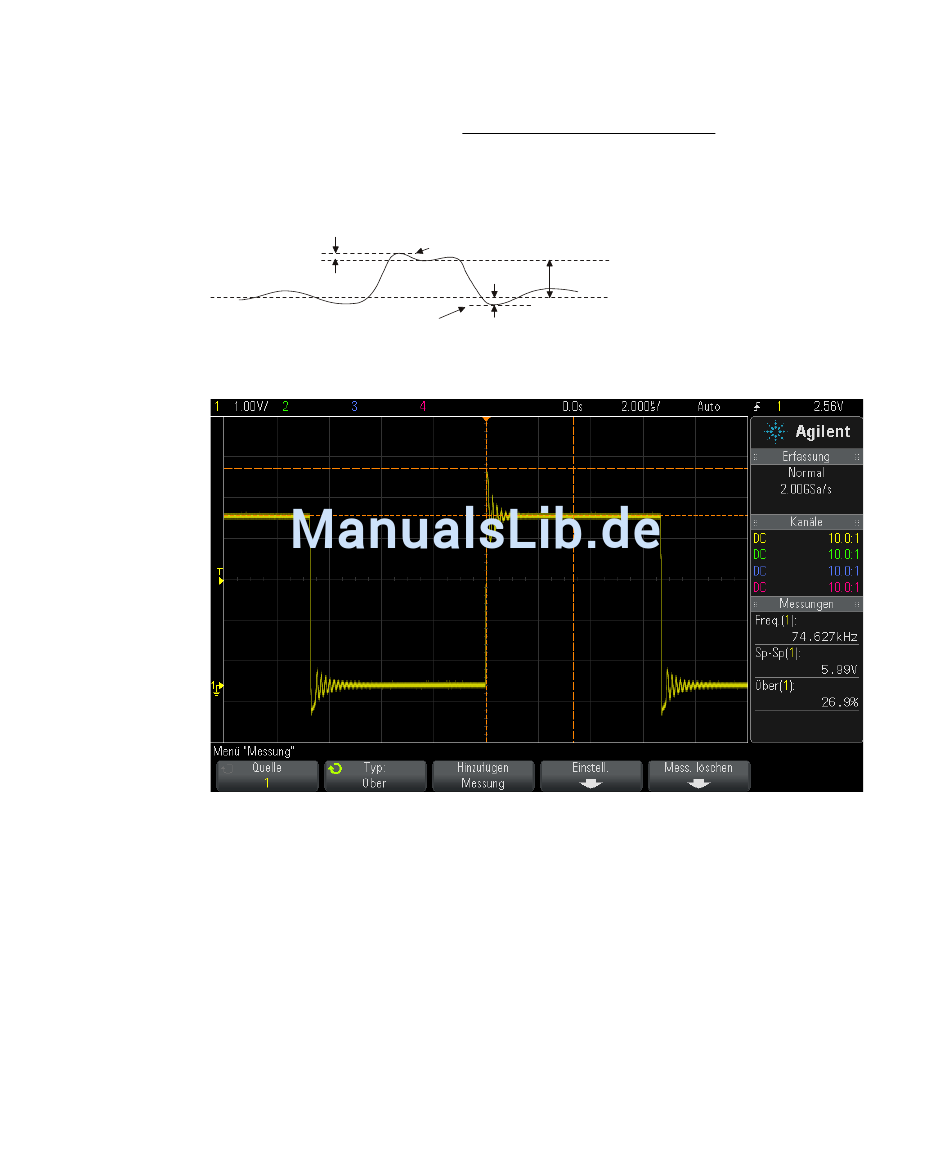

Abbildung 34Automatische Messung des Überschwingens
Vorschwingen
Vorschwingen ist eine Verzerrung der Signalform unmittelbar vor einer
größeren Flanke. Das Vorschwingen wird in Prozent der Amplitude
gemessen. Die X- Cursor zeigen an, welche Flanke (nämlich die dem
Trigger- Referenzpunkt nächstgelegene) gemessen wird.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Überschwingen
lokales Maximum
lokales Minimum
Überschwingen
Amplitude
Oben
Basis
14
Messungen
× 100
199
