1
Erste Schritte
1.
2.
3.
44
Netzkabelansc
Schließen Sie hier das Netzkabel an.
hluss
Öse für
Hier können Sie ein Kensington-Schloss zum Sichern des Geräts
Kensington-Sc
befestigen.
hloss
Modulslot
Im Lieferumfang des Oszilloskops sind keine Module inbegriffen.
Ein Modul DSOXLAN LAN/VGAkann separat bestellt und eingebaut
werden.
• Über den LAN-Anschluss — können Sie mit dem Oszilloskop
kommunizieren und den Fernsteuerungsbetrieb über das vordere
Bedienfeld abwickeln. Siehe hierzu
Seite 285 und
• Über den VGA-Videoausgang — können Sie einen externen Monitor
oder Projektor anschließen, um ein größeres Display oder ein Display
an einer anderen Stelle (fern vom Oszilloskop) zu nutzen.
Das eingebaute Oszilloskop-Display bleibt auch nach dem Anschluss
eines externen Bildschirms eingeschaltet. Der Videoausgang ist
immer aktiv.
Für eine optimale Videoqualität und -leistung empfiehlt es sich, ein
abgeschirmtes Videokabel mit Ferritkern zu nutzen.
Zusätzlich kann ein Modul DSOXGPIB GPIB separat bestellt und
eingebaut werden.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch

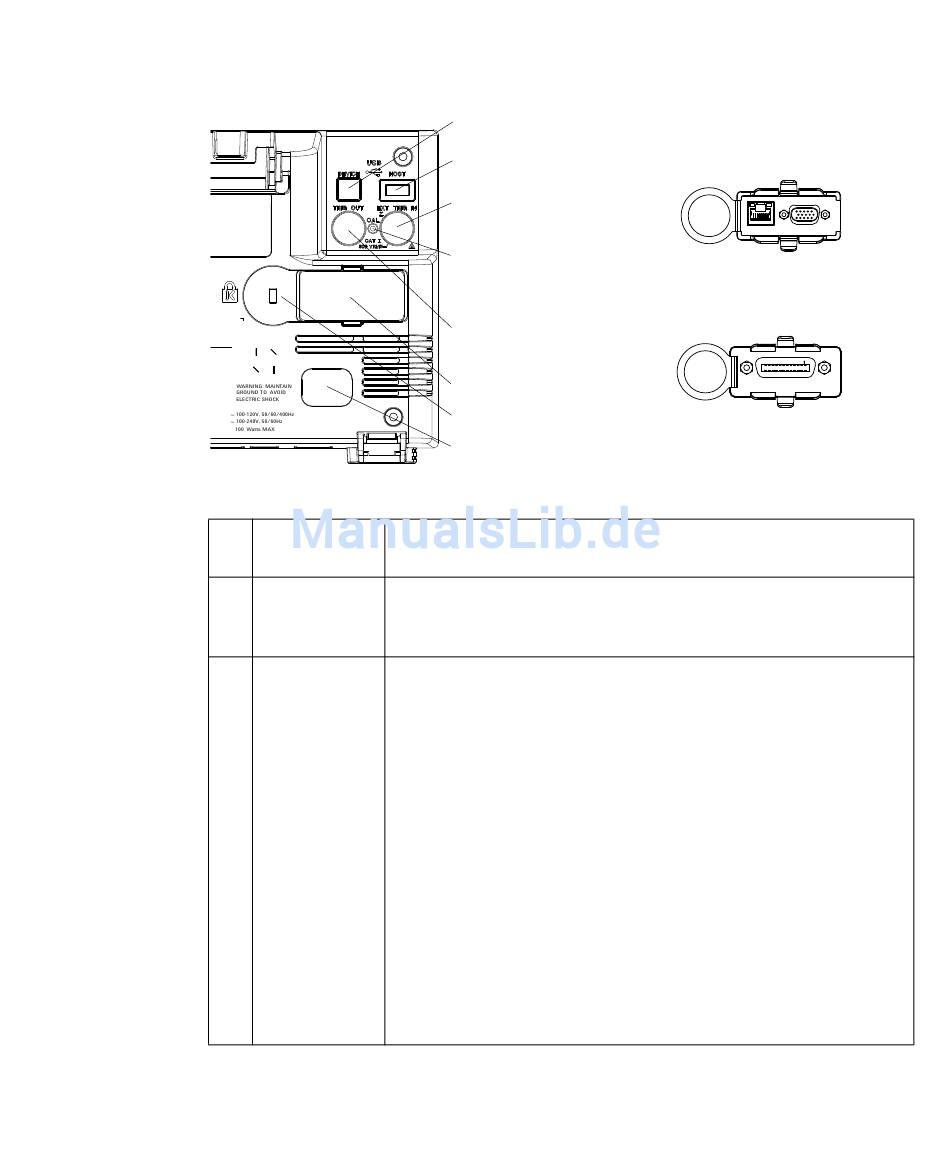

8. USB-Geräteanschluss
7. USB-Hostanschluss
6. EXT TRIG IN-
Anschluss
5. Kalibrierungs-
schutz-
knopf
4. TRIG OUT-
Anschluss
3. Modulsteckplatz
2. Kensington-Schlossöse
1. Netzkabelanschluss
"Zugreifen auf die Webschnittstelle"
3. LAN/VGA-
Optionsmodul
3. GPIB-
Optionsmodul
Kapitel
21, "Webschnittstelle," ab
auf Seite 286.
