Mathematische Wellenformen
Sie können die Subtraktion für Differenzmessungen oder zum Vergleich
zweier Wellenformen einsetzen.
Falls die DC- Offsets Ihrer Wellenform größer sind als der Dynamikbereich
der Eingangskanäle des Oszilloskops, müssen Sie stattdessen eine
Differentialmesssonde verwenden.

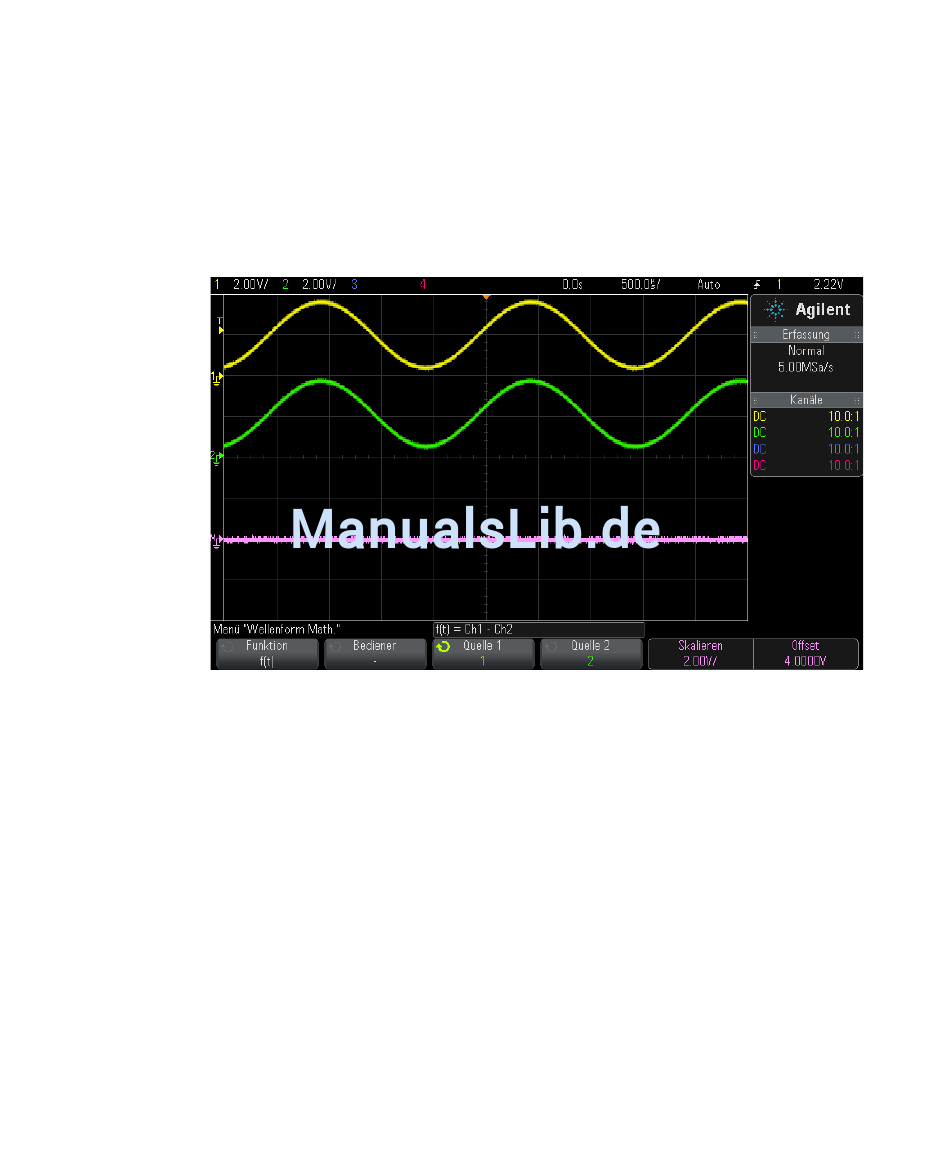

Abbildung 5 Beispiel: Subtraktion von Kanal 2 von Kanal 1
Siehe auch
•
"Einheiten für Math. Wellenformen"
auf Seite 76
Multiplikation oder Division
Wenn Sie die mathematische Funktion Multiplikation oder Division wählen,
werden die Werte von Quelle 1 und Quelle 2 Punkt für Punkt multipliziert
und das Ergebnis angezeigt.
Der Fall "Dividieren durch Null" erzeugt Lücken (d.h. Nullwerte) in der
Ausgabewellenform.
Die Multiplikation eignet sich zur Betrachtung von Leistungsverhältnissen,
wenn einer der Kanäle proportional zur Stromstärke ist.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
77
