4 Drücken Sie Quelle (oder X1 Quelle, X2 Quelle im Modus Wellenform
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Wellenform verfolgen - Wenn Sie einen Marker horizontal verschieben,
•
wird die vertikale Amplitude der Wellenform verfolgt und gemessen.
Zeit- und Spannungspositionen werden für die Marker angezeigt. Die
vertikalen (Y) und horizontalen (X) Unterschiede zwischen den
Markern werden als ΔX- und ΔY- Werte angezeigt.

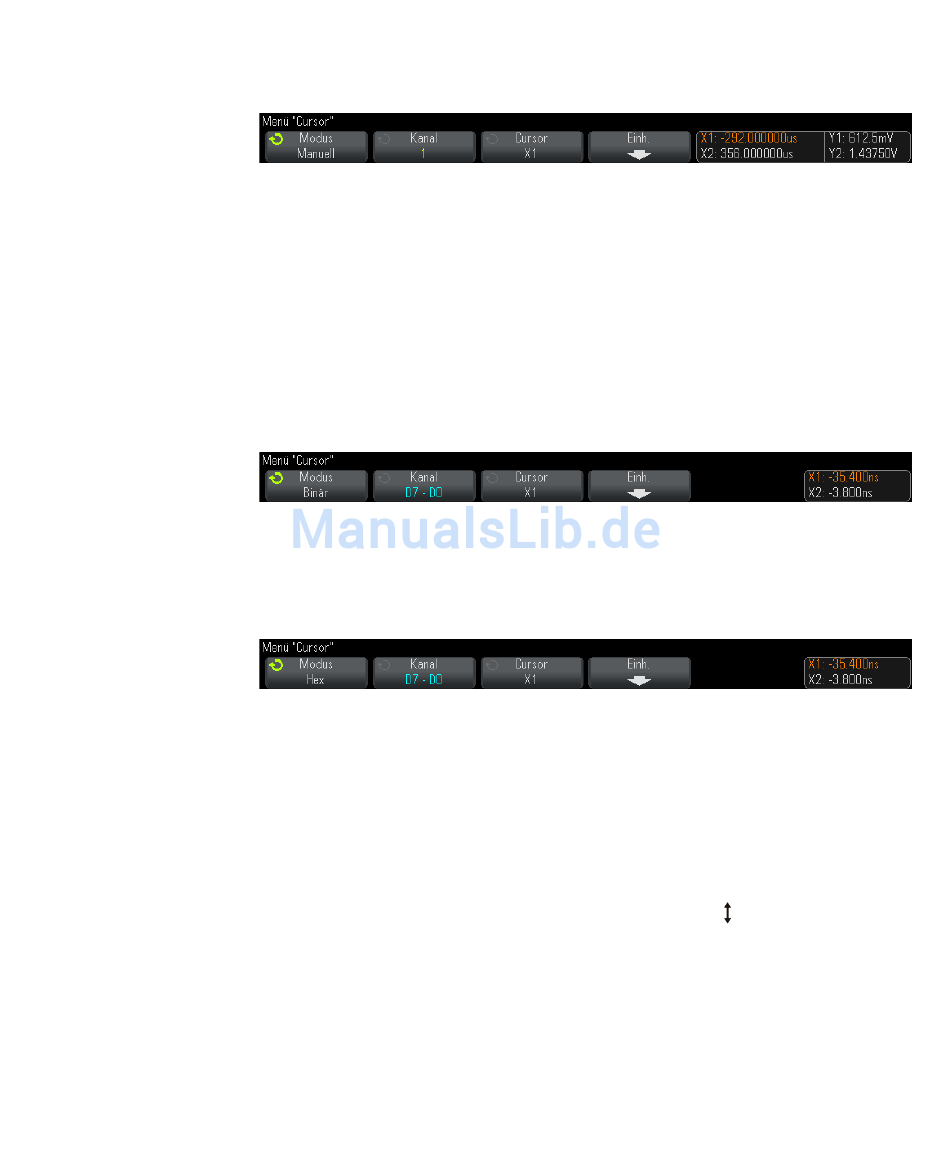

Binär - Logikpegel angezeigter Wellenformen an den aktuellen X1-
•
und X2- Cursorpositionen werden oberhalb der Softkeys binär
angezeigt. Die Anzeige ist farbkodiert, um der Wellenformfarbe des
zugehörigen Kanals zu entsprechen.
Hex - Logikpegel angezeigter Wellenformen an den aktuellen X1- und
•
X2- Cursorpositionen werden oberhalb der Softkeys hexadezimal
angezeigt.
Die Modi Manuell und Wellenform verfolgen können für Wellenformen
verwendet werden, die an den analogen Eingangskanälen (inkl.
mathematischer Funktionen) angezeigt werden.
Die Modi Binär und Hex werden für digitale Signale (von
MSO- Oszilloskopmodellen) verwendet.
In den Modi Hex und Binär kann ein Pegel als 1 (höher als Triggerpegel),
0 (niedriger als Triggerpegel), unbestimmter Status ( ) oder X (beliebig)
angezeigt werden.
Im Modus Binär wird bei abgeschaltetem Kanal X angezeigt.
Im Modus Hex wird bei abgeschaltetem Kanal 0 angezeigt.
verfolgen) und wählen Sie die Eingangsquelle für Cursorwerte.
