So stellen Sie den Messsondendämpfungsfaktor ein:
1 Drücken Sie die Kanaltaste.
2 Drücken Sie auf den Softkey Messsonde, bis die gewünschte Art der
3 Drehen Sie den Eingabedrehknopf
Der Wert kann bei Spannungswertmessungen im Bereich von 0,1:1 bis
1.000:1 in 1- 2- 5- Schritten eingestellt werden.
Beim Messen von Stromwerten mit einer Stromsonde kann der
Dämpfungsfaktor von 10 V/A bis 0,001 V/A eingestellt werden.
Beim Angeben des Dämpfungsfaktors in Dezibel können Werte von - 20 dB
bis 60 dB gewählt werden.

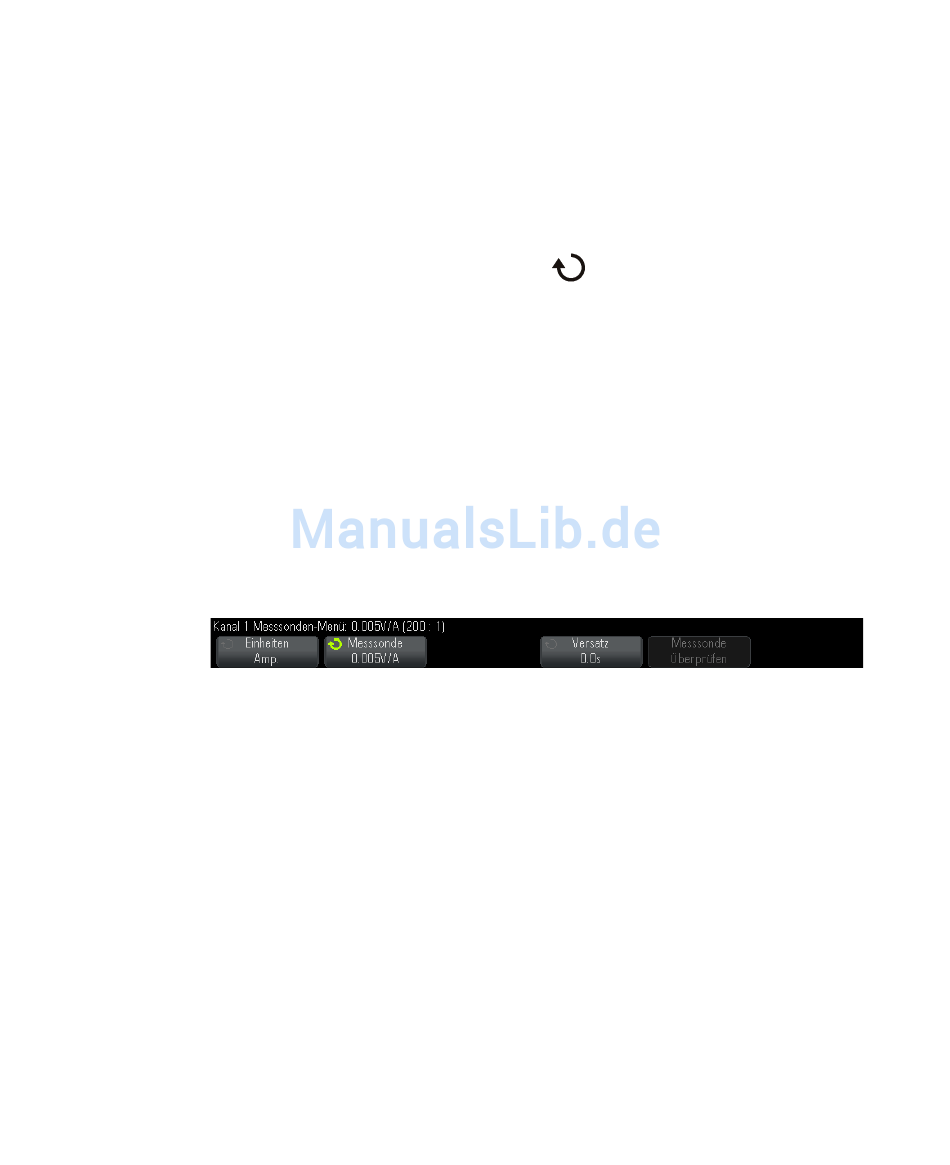

Wenn „Amps" als Einheit und ein manueller Dämpfungsfaktor ausgewählt
werden, dann werden die Einheiten und der Dämpfungsfaktor über dem
Softkey Messsonde angezeigt.

Angeben des Messsondenversatzes

Bei der Messung von Zeitintervallen im Nanosekundenbereich (ns) können
sich geringe Unterschiede in der Kabellänge auf die Messung auswirken.
Mit der Funktion Versatz können Kabelverzögerungsfehler zwischen zwei
Kanälen behoben werden.
1 Testen Sie dasselbe Objekt mit beiden Testköpfen.
2 Drücken Sie die mit einem der Messsonden verbundene Kanaltaste.
3 Drücken Sie im Menü „Kanal" den Softkey Messsonde.
4 Drücken Sie im Messsonden- Menü für den Kanal den Softkey Versatz.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Angabe des Dämpfungsfaktors erscheint. Sie können zwischen Verhältnis
und Dezibel wählen.
angeschlossene Messsonde einzustellen.
Wählen Sie anschließend den gewünschten Versatzwert aus.
Vertikal-Steuerelemente
, um den Dämpfungsfaktor für die
