Mathematische Wellenformen

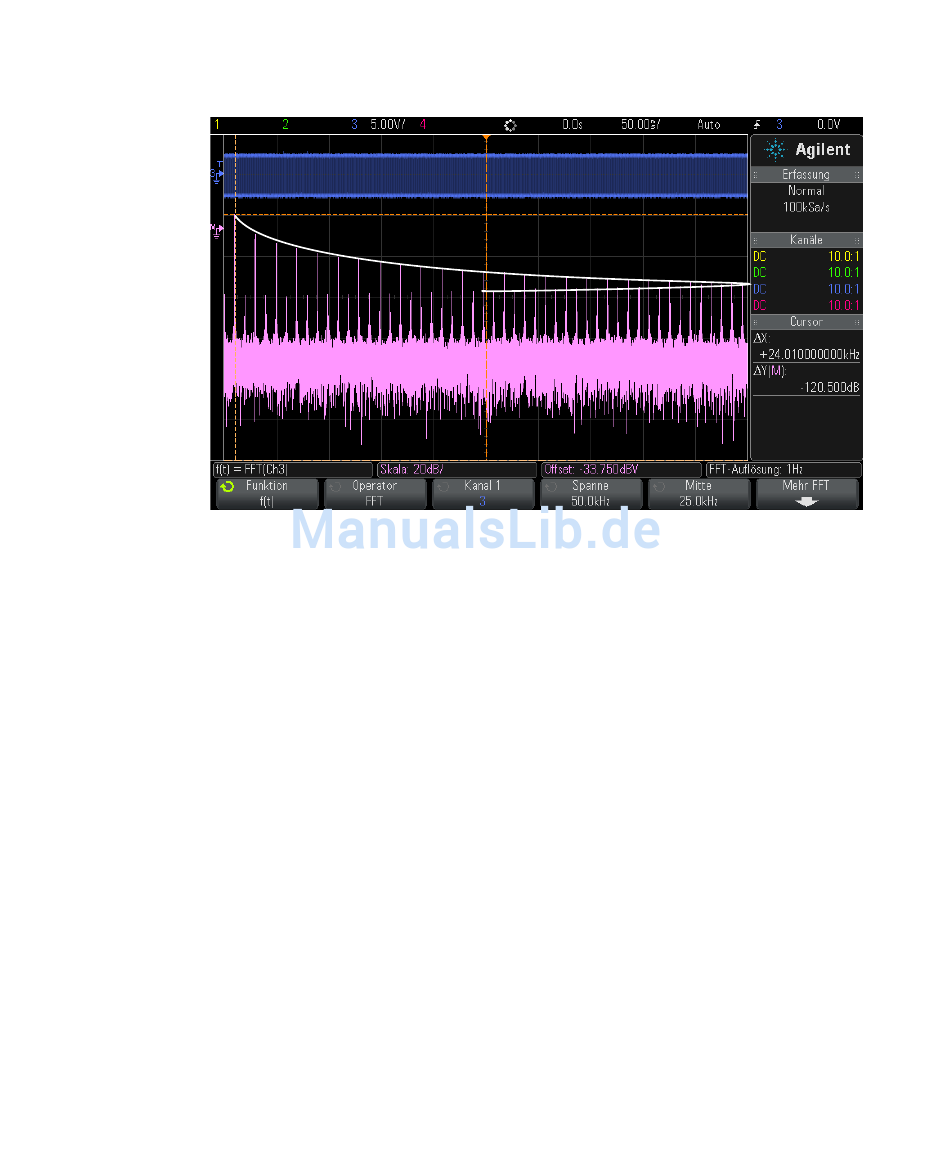

Abbildung 7 Aliasing
Die Frequenzspanne reicht von ≈ 0 bis zur Nyquist- Frequenz. Zur
Vermeidung von Aliasing- Effekten sollte die Frequenzspanne größer sein
als die Frequenz der höchsten signifikanten Signalkomponente des
Eingangssignals.
FFT-Spektralverbreiterung
Die FFT- Operation setzt einen periodischen Zeitdatensatz voraus. Diese
Bedingung ist nur dann erfüllt, wenn der Zeitdatensatz exakt eine
ganzzahlige Anzahl von Signalzyklen enthält. Ist dies nicht der Fall, so tritt
am Ende des Zeitdatensatzes eine Unstetigkeit auf. Diese Unstetigkeit wird
auch als Verbreiterung bezeichnet. Zur Minimierung der spektralen
Verbreiterung werden die Fenster, die am Anfang und Ende des Signals
nahe 0 liegen, als FFT- Filter verwendet. Im Menü „FFT" sind vier
Fensterfunktionen verfügbar: Hanning, Flache Oberseite, Rechteck und
Blackman- Harris. Weitere Informationen über die Verbreiterung finden Sie
in dem Agilent Applikationsbericht Nr. 243 — The Fundamentals of Signal
Analysis (auf Deutsch erschienen als „Grundlagen der dynamischen
Signalanalyse") unter
"http://cp.literature.agilent.com/litweb/pdf/5952-
86
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
8898E.pdf".
