7 Schließen Sie Messsonden an alle übrigen Kanäle des Oszilloskops an
8 Wiederholen Sie das Verfahren für jeden Kanal.
Steuerungen und Anschlüsse des vorderen Bedienfelds
Beim vorderen Bedienfeld bezieht sich Taste auf alle Tasten (Knöpfe), die
gedrückt werden können.
Softkey bezieht sich spezifisch auf die sechs Tasten direkt unter der
Anzeige. Die Legende für diese Tasten befindet sich direkt über den
Tasten in der Anzeige. Diese Softkeys besitzen wechselnde Funktionen, je
nach dem in welchem Menü des Oszilloskops man sich befindet.
Für die folgende Abbildung gelten die nummerierten Beschreibungen in
der Tabelle unter der Abbildung.
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
Verwenden Sie ggf. ein nichtmetallisches Werkzeug (im Lieferumfang der
Sonde) zur Anpassung des Trimmerkondensators an der Sonde für den
flachsten möglichen Impuls.
Bei Sonden N2862/63/90 ist der Trimmerkondensator die gelbe
Anpassung an der Sondenspitze. Bei anderen Sonden befindet sich der
Trimmerkondensator an der BNC- Anschlussbuchse.

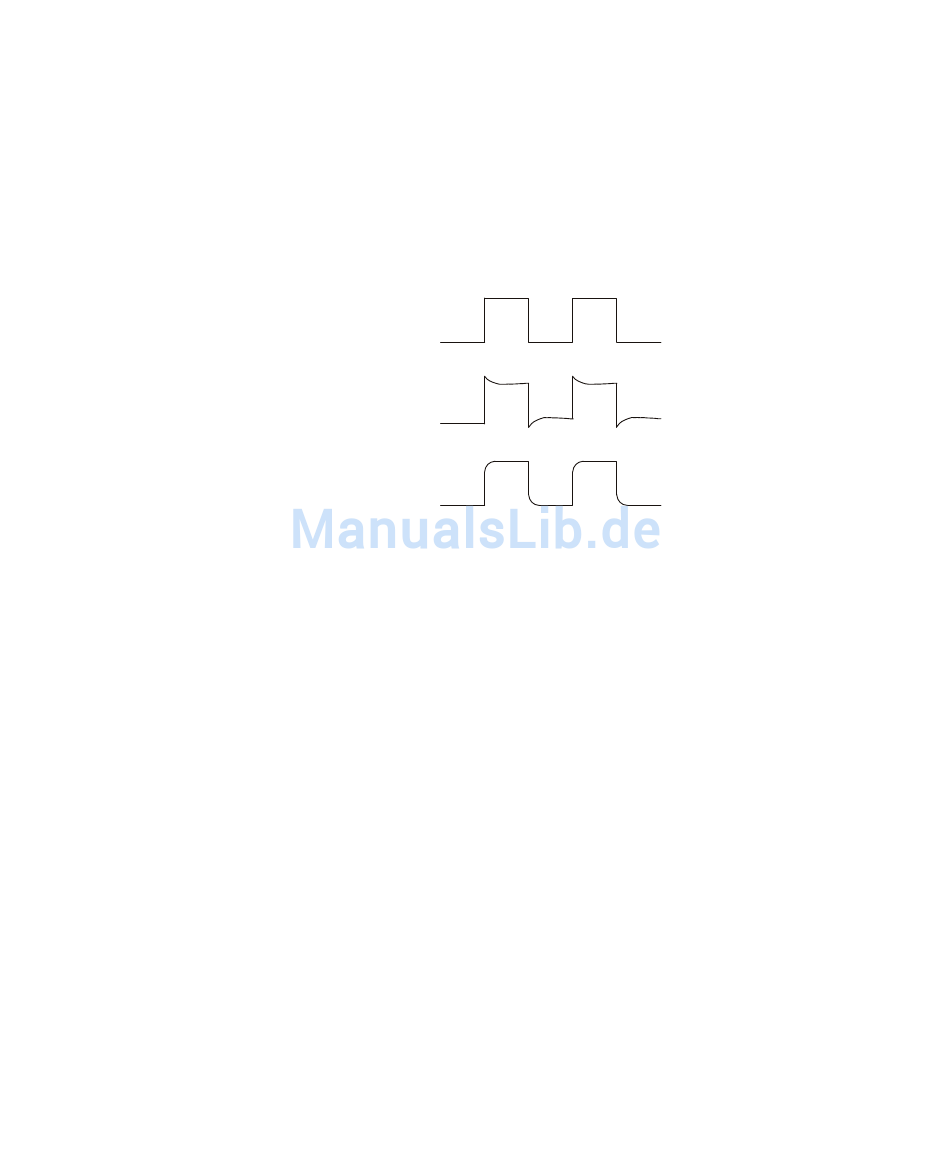

Perfekt kompensiert
Überkompensiert
Unterkompensiert
(an Kanal 2 bei einem 2- Kanal- Oszilloskop oder an die Kanäle 2, 3 und
4 bei einem 4- Kanal- Oszilloskop).
1
Erste Schritte
33
