12
Erfassungssteuerung
Für die InfiniiVision 2000 X- Series Oszilloskope, die eine maximale
Abtastrate von 2 GSa/s haben, wird alle 500 ps (Abtastperiode) ein
Abtastwert erfasst.
Siehe auch •
•
Erfassung von Störimpulsen oder schmalen Impulsen
Ein Störimpuls ist eine schnelle, im Vergleich zur Wellenform kurze
Wellenformänderung. Im Modus „Spitze erkennen" können solche
Störimpulse oder schmale Impulse einfacher angezeigt werden. Im
Gegensatz zum Erfassungsmodus „Normal" werden bei „Spitze erkennen"
schmale Störimpulse und steile Flanken heller dargestellt und sind
dadurch leichter erkennbar.
Den Störimpuls können Sie mithilfe der Cursor oder der automatischen
Messfunktionen des Oszilloskops charakterisieren.

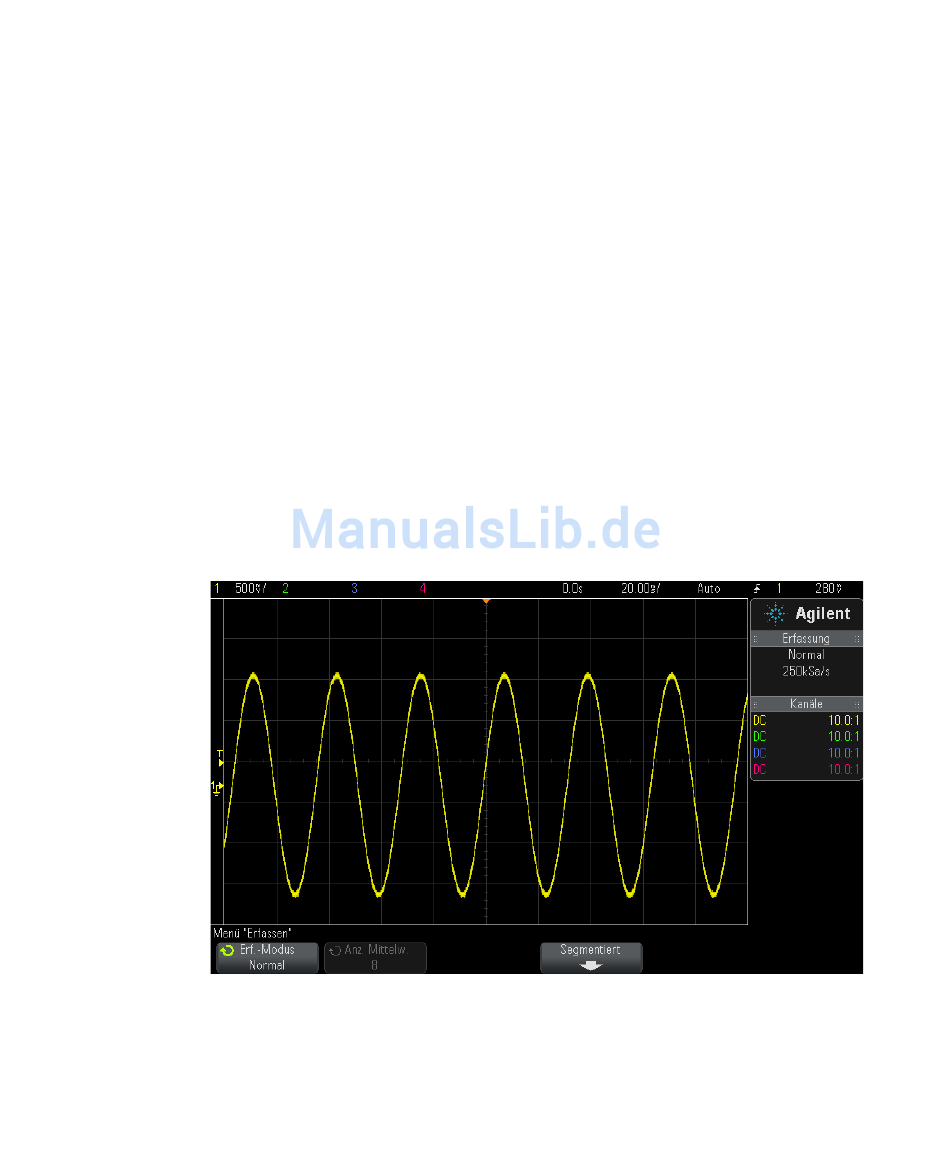

Abbildung 24Sinus mit Störimpuls, Modus „Normal"
170
"Erfassung von Störimpulsen oder schmalen Impulsen"
"Finden eines Störimpulses mithilfe des Modus „Spitze erkennen""
