12
Erfassungssteuerung

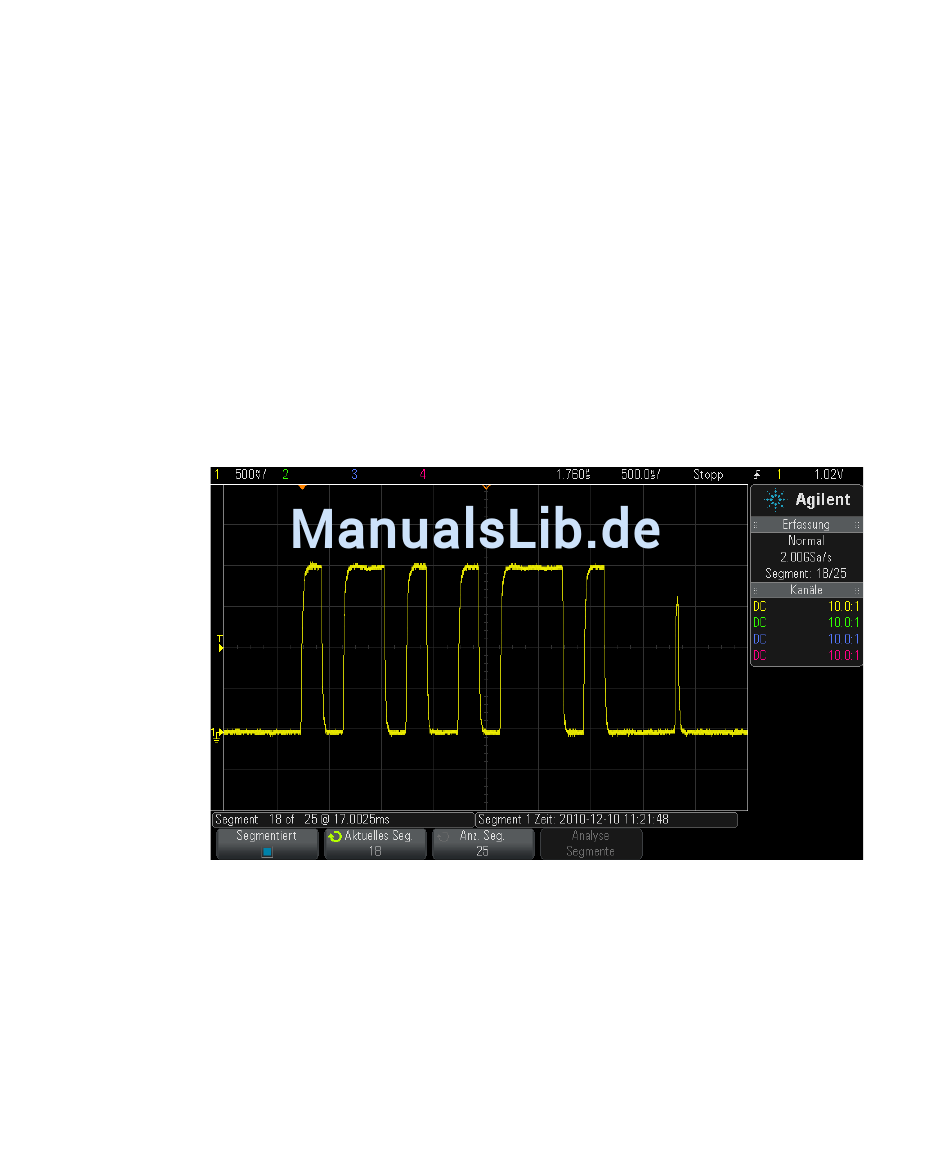

Nachleuchtdauer zu erzeugen. Der Softkey Analyse Segmente wird angezeigt,
wenn die Erfassung gestoppt wurde und die Funktion für segmentierten
Speicher aktiviert ist.
Segmentierter Speicher - Zeit für erneute Triggerbereitschaft
Nach jeder Segmentfüllung, wird das Oszilloskop erneut in Bereitschaft
gesetzt, was ca. 8 µs dauert.
Beachten Sie jedoch zum Beispiel: Wenn die horizontale
Zeit- /Div.- Steuerung auf 5 µs/div und die Zeitreferenz auf Center eingestellt
sind, dauert es mindestens 50 µs, um alle zehn Segmente zu füllen und
erneut triggerbereit zu sein. (D. h., 25 µs zum Erfassen der Vortriggerdaten
und 25 µs zum Erfassen der Nachtriggerdaten.)
Speichern von Daten aus dem segmentierten Speicher
Sie können entweder das aktuell angezeigte Segment (Segment speichern -
Aktuelles) oder alle Segmente (Segment speichern - Alle) in folgenden
Datenformaten speichern: CSV, ASCII XY und BIN.
178
Agilent InfiniiVision 2000 X-Series Oszilloskope Benutzerhandbuch
